Распределение воздушных потоков при помощи вихревых диффузоров

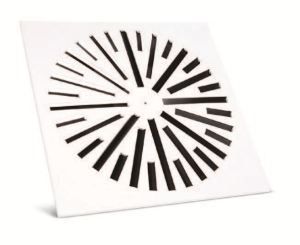

Вихревой диффузор FD
Вихревой диффузор с индивидуально регулируемыми пластинами PFQ


По сравнению с традиционными, диффузоры вихревого типа преследуют другой функциональный принцип. В данном случае распределение воздуха происходит в виде струи, которая закручивается подобно вихрю. Такая особенность способствует увеличению коэффициента эжекции рабочей воздушной массы в обслуживаемой зоне относительно приточного воздушного потока. Использование вихревых диффузоров направлено на повышение интенсивности уменьшения скорости и стабилизацию температуры воздушной струи относительно температуры помещения. Вихревая подача приводит к тому, что температура струи стабилизируется через короткий промежуток времени после выхода из распределителя воздуха. Вихревые распределители воздуха имеют направляющие лопатки, благодаря которым образуются радиальные струи воздуха. При сборе в выпускной части воздухораспределителя струи оказываются в горизонтальном направлении. Центральная часть струи является зоной разряжения, в которую попадает находящаяся внизу помещения воздушная масса. В случае расположения воздухораспределителя прямо под потолочной поверхностью создается эффект Коанда, сопровождающийся концентрацией воздушных струй в самой верхней области. Находящиеся в распределителях воздуха лопатки фиксируются или же регулируются независимым образом. Если регулировка происходит независимо, появляется возможность разнонаправленной регулировки и изменения конфигурации струи воздушной массы в нужную сторону.

Модели круглого исполнения типа DQE, имеющие фиксированные лопатки, имеют размеры в пределах 125-400мм сантиметров и часовой расход воздушной массы на уровне 100-850 м³. Распределитель воздуха в квадратном исполнении, его размеры могут колебаться в пределах 300-825мм, а часовой расход воздушной массы составлять 100-1400 м³.

Зачастую местом нахождения распределителей воздуха винтового типа являются горизонтальные плоскости потолочного пространства.

Такие распределители воздуха могут устанавливаться:

* непосредственно возле потолочной поверхности (с целью использования эффекта Коанда);
* поверх открытого подвесного потолка;
* вместе с воздуховодом в верхней части помещения.

 Инженеры зачастую прибегают к выбору последнего варианта установки, когда необходимо организовать систему распределения воздуха в зданиях производственного или торгового назначения.

В случае значительной удаленности распределителя воздушных масс от потолочной поверхности появляется возможность любого конфигурирования струи воздуха. При подпотолочном монтаже распределителя воздуха необходимо придерживаться расположения лопаток под углом не более 45 градусов во избежание эффекта Коанда, проявляющегося в направлении воздушной струи в сторону потолка по причине недостаточной эжекции снизу.



Распределение воздушных потоков с помощью вихревых диффузоров, имеющих корректирующую  геометрию.

Очень часто в функциональные возможности стандартных распределителей воздуха не входит обеспечение необходимого распределения воздушных масс внутри помещений, где реализованы достаточно высокие потолки. В таких помещениях необходимо поддержание большого обмена воздушными потоками с учетом изменения температуры приточной воздушной массы. Из-за функциональных дефектов в холодное время года в помещении наблюдается образование застойных зон или увеличение риска появления холодных воздушных потоков по периметру внешней поверхности стены. Также может наблюдаться температурная стратификация в верхней части помещения. В теплое время года в нижней части помещения могут возникать сквозные воздушные потоки. Первый и второй случаи указывают на возникновение трудностей с вентиляцией помещения.

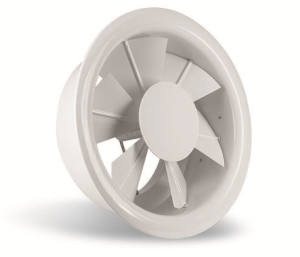

Диффузор вихревой регулируемый DGV

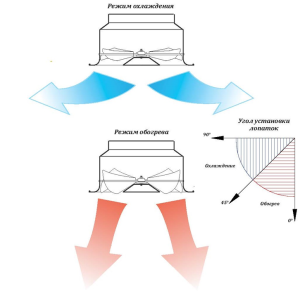

Проблема решается использованием регулируемыми диффузорами типа DGV, имеющих высокий коэффициент эжекции. Их работа способствует регулированию движения струи воздуха в горизонтальном направлении (актуально для теплого времени года) и максимально вертикальном положении (устанавливается при работе отопительной системы). Диффузоры, имеющие корректирующую геометрию, оснащаются лопатками поворотного исполнения.


Имеющие поворотные лопатки диффузоры могут быть стальными или алюминиевыми. В первом случае их диаметр составляет в пределах 160-800мм. Изменяющийся угол поворота лопаток может формировать длинную компактную, закрученную смыкающуюся (имеет коническую форму) или веерную охватывающую струи. При этом часовой расход воздуха во время их работы составляет порядка 100-12000м³. Отметим, что лопатки могут регулироваться ручным, термостатическим и электрическим методами. Подобные диффузоры рекомендуется устанавливать на высоте от 3,5-25 метров.
