Низкий уровень шума
Благодаря использованию вентилятора с высокой со скростью воздушного
потока (с изогнутыми в трех плоскостях лопатками рабочего колеса),
достигается высокая эффективность распределения воздуха.
Унификация панелей
Единый размер панели (950 мм), для всех типоразмеров кассетных блоков.
Компактный и тонкий
Высота блоков менее 248 мм (до 7,1 кВт включительно), позволяет легко
осуществить монтаж в небольшом пространстве под подвесным потолком.

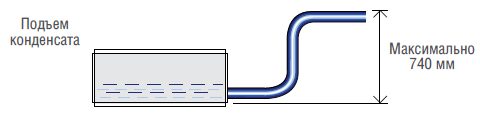

Встроенный дренажный насос
Высота подъема, до 740 мм водяного столба, существенно расширяет
возможные области применения.

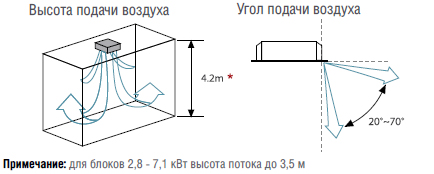

Благодаря большому углу подачи воздуха, возможен
монтаж в просторных помещениях с высокими потолками
Низкое энергопотребление
Благодаря применению нового двигателя вентилятора
постоянного тока, а также централизованной системе потока,
повышена энергоэффективность блока, и снижены размеры
и вес двигателя.
Простота монтажа и обслуживания
В каждом из четырех углов лицевой панели имеется углубление, предназначенное для регулирования высоты крепления
блока, без необходимости снимать панель.
Технические характеристики
Модель |
SC-28MS-V |
SC-36MS-V |
SC-43MS-V |
SC-50MS-V |
SC-56MS-V |
SC-63MS-V |
SC-71MS-V |
Электропитание |
В, ф, Гц |
|
|
|
|
|
~ 220-240 |
В, 1 фаза, 50 Гц |
Номинальная холодопроиводительность |
Btu/ч |
9600 |
12300 |
14700 |
17100 |
19100 |
21500 |
24200 |
кВт |
2.8 |
3.6 |
4.3 |
5.0 |
5.6 |
6.3 |
7.1 |
Номинальная теплопроизводительность |
Btu/ч |
11300 |
14300 |
16700 |
19100 |
22200 |
25600 |
29000 |
кВт |
3.3 |
4.2 |
4.9 |
5.6 |
6.5 |
7.5 |
8.5 |
Уровень звукового давления (выс.-средн.-низ.) |
дБ(А) |
30-29-27 |
31-29-27 |
31-29-27 |
32-30-27 |
32-30-27 |
33-31-29 |
33-31-29 |
Размеры блока (Высота х Ширина х Глубина) |
мм |
248x840x840 |
Вес нетто |
кг |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
Хладагент |
R410A |
Расход воздуха |
м3/ч |
780/720/660 |
900/810 /720 |
900/810 /720 |
960/840 /720 |
960/840 /720 |
1140/1020/ 900 |
1200/1020/ 900 |
Внешнее статическое давление |
Па |
40 |
50 |
50 |
50 |
50 |
60 |
60 |
Фреоновые магистрали |
жидкость |
мм (дюйм) |
06.35 (1/4) |
06.35 (1/4) |
06.35 (1/4) |
06.35 (1/4) |
06.35 (1/4) |
09.53 (3/8) |
09.53 (3/8) |
Газ |
мм (дюйм) |
012.7 (1/2) |
012.7 (1/2) |
012.7 (1/2) |
015.88 (5/8) |
015.88 (5/8) |
015.88 (5/8) |
015.88 (5/8) |
Метод соединения |
Вальцовка |
Дренажный патрубок |
VP25 |
VP25 |
VP25 |
VP25 |
VP25 |
VP25 |
VP25 |
Объем упаковки |
м3 |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
Размеры панели (Высота х Ширина х Глубина) |
мм |
37x950x950 |
Вес панели |
кг |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
Объем упаковки панели |
м3 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
Модель |
SC-84MS-V |
SC-90MS-V |
SC-112MS-V |
SC-142MS-V |
SC-160MS-V |
Электропитание |
В, ф, Гц |
В, 1 фаза, 50 Гц |
|
|
|
|
Номинальная холодопроиводительность |
Btu/ч |
28700 |
30700 |
38200 |
48500 |
54600 |
кВт |
8.4 |
9.0 |
11.2 |
14.2 |
16.0 |
Номинальная теплопроизводительность |
Btu/ч |
32800 |
34100 |
44400 |
55600 |
61400 |
кВт |
9.6 |
10.0 |
13.0 |
16.3 |
18.0 |
Уровень звукового давления (выс.-средн.-низ.) |
дБ(А) |
36-34-32 |
36-34-32 |
41-38-35 |
44-42-38 |
44-42-38 |
Размеры блока (Высота х Ширина х Глубина) |
мм |
298x840x840 |
Вес нетто |
кг |
24 |
24 |
27 |
27 |
27 |
Хладагент |
R410A |
Расход воздуха |
м3/ч |
1560/1380 /1200 |
1560/1380 /1200 |
1920/1680 /1440 |
2040/1740 /1500 |
2220/1920 /1620 |
Внешнее статическое давление |
Па |
90 |
90 |
120 |
150 |
160 |
Фреоновые магистрали |
жидкость |
мм (дюйм) |
09.53 (3/8) |
09.53 (3/8) |
09.53 (3/8) |
09.53 (3/8) |
09.53 (3/8) |
Газ |
мм (дюйм) |
015.88 (5/8) |
015.88 (5/8) |
015.88 (5/8) |
015.88 (5/8) |
015.88 (5/8) |
Метод соединения |
Вальцовка |
Дренажный патрубок |
VP25 |
VP25 |
VP25 |
VP25 |
VP25 |
Объем упаковки |
м3 |
0.26 |
0.26 |
0.26 |
0.26 |
0.26 |
Размеры панели (Высота х Ширина х Глубина) |
мм |
37x950x950 |
Вес панели |
кг |
6 |
6 |
6 |
6 |
6 |
Объем упаковки панели |
м3 |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |
