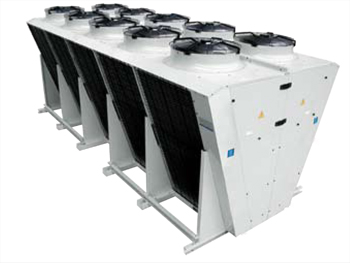

ARW


С осевыми вентиляторами

Описание и технические характеристики

Производительность от 22 до 663 кВт.

Блочные сухие градирни с осевыми вентиляторами предназначенные для наружной установки. Подходят для: RWE – RWH – PWE – PWH – ED.H – EDW.F.

Эти элементы используются для охлаждения воды конденсаторе, а для EDW.F, двойное применение, для охлаждения в летний период и для free-cooling в зимний период.

Доступны четыре версии исполнения, различающихся по звуковому давлению:

ARW стандартная версия

ARW.S малошумная версия

ARW.U ультра-малошумная версия

ARW.XU Экстра-ультра-малошумная версия

Они могут быть установлены с горизонтальным потоком воздуха, так и с вертикальным потоком воздуха, если применить опцию FV.

Опции

Корпус: разработан специально для обеспечения лучшего доступа к внутренним компонентам и изготовлен из предварительно окрашенной оцинкованной стали (RAL 9002) соответствующей толщины, покрытый защитной пластиковой пленкой.

Вентиляторы: Осевого типа, с наружным электродвигателем, изготовленный ведущими европейскими производителями в соответствие с самыми современными требованиям электробезопасности. Моторы 3-х фазные, для 400В/50Гц в соответствие стандарту VDE 0530/11.84 , защита IP 54 по стандарту DIN 400 50 в комплекте со встроенным термодатчиком.

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. По желанию они могут поставляться с алюминиевым оребрением предварительно окрашенными с компонентами порошка эпоксидной смолы, устойчивым к морской среде, или с медными ребрами и в комплекте с клапанами чистки и слива. Каждый теплообменник протестирован на 30 Бар.

В стандартной версии вентиляторы не подключены.

Основные компоненты

CQ Электрорасключение вентиляторов и щита

CV Расключение вентиляторов

EC 3х фазный высокоэффективный осевой вентилятор с защитной решеткой, управляемым мотором и низким электропотреблением

FV Установочный комплект для версий с вертикальным потоком воздуха

IS Выключатели для каждого вентилятора

RG Регулятор скорости вращения вентилятора

RM Эпоксидное покрытие теплообменника конденсатора

RR Теплообменник конденсатора с медным оребрением
