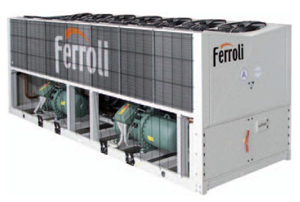

Чиллеры Ferroli RHV HE


Описание и технические характеристики

Доступные комплектации

Тип установки

  • IR Чиллер
  • BR Чиллер на соляном растворе

Версии

  • VB Базовая версия
  • VD Версия с пароохладителем
  • VR Версия с полной рекуперацией

Конфигурация звукоизоляции

  • AB Базовая конфигурация
  • AS Конфигурация с низким уровнем шума
  • AX Конфигурация со сверхнизким уровнем шума

Уровень температуры на стороне источника

  • М Средний уровень температуры
  • А Высокий уровень температуры

Описание установки

Данная серия водовоздушных чиллеров удовлетворяет потребности в климат-контроле и кондиционировании для систем большого размера промышленного и коммерческого сектора. Пригодные для монтажа вне помещения установки в стандартной комплектации оборудованы двумя ДВУХВИНТОВЫМИ полугерметичными компрессорами, которые монтируются на резиновые демпферы вибрации и способны регулировать производительность установки в диапазоне от 12,5% (не во всех конфигурациях) до 100%, кожухотрубным теплообменником на стороне предприятия, который оборудован виктолическими водяными соединениями, а также заключен в оболочку из теплоизоляционного материала для предотвращения конденсации и теплообмена с внешней средой и оптимизирован для применения хладагента R134a посредством высокоэффективных трубок с пазами, защита обеспечивается при помощи реле дифференциального давления воды, а в зимний сезон при помощи нагревателя антифриза обеспечивается защита от замерзания при температурах до -10°С, также оборудуется оребреными змеевиками теплообменника на стороне источника с большой площадью теплообменной поверхности, которые изготовлены из медных трубок и алюминиевых решетчатых ребер, также имеется 2 независимых контура хладагента, оборудованных электронным расширительным клапаном, который оптимизирует эффективность установки при частичных нагрузках и обеспечивает максимальную сезонную эффективность, а также реле максимального и минимального давления, предохранительными клапанами в соответствии с директивой PED, осушающим фильтром, индикатором жидкости/влаги, клапаном слива компрессора и отсечным клапаном жидкости, датчиками высокого и низкого давления, электрической панелью со степенью защиты не менее IP54, которая содержит электрооборудование и все компоненты для контроля и управления установкой, а также главным прерывателем подачи электропитания с функцией блокировки двери, устройством контроля последовательности чередования фаз, микропроцессорным контроллером с дисплеем (4 строки по 20 символов в каждой). В дополнение к стандартным функциональным возможностям конфигурация с низким уровнем шума (AS) оборудуется вентиляторами с пониженной скоростью вращения и компрессорами, которые устанавливаются внутри звукоизолирующего отделения, изготовленного из изолированных звукоизолирующим материалом профилей и панелей. В дополнение к стандартным функциональным возможностям конфигурация со сверхнизким уровнем шума (AX) оборудована змеевиками с большей площадью поверхности, чтобы дополнительно уменьшить скорость вентиляторов, и компрессорами, установленными внутри звукоизолирующего отделения, изготовленного из изолированных звукоизолирующим материалом профилей и панелей. Установки данной серии комплектуются большим количеством разнообразных принадлежностей и опций, включая комплектацию установок насосными модулями с двумя насосами и 2 полюсами для базовой версии и с 4 полюсами для конфигураций с низким или сверхнизким уровнем шумов. Все установки тщательно изготовлены и испытаны по отдельности. Для выполнения монтажа необходимо только установить электрические и гидравлические соединения.

Опции

Пуск компрессора

  • стандартный (контакторы)
  • плавный пускатель

Коррекция коэффициента мощности компрессора

Защита от электрических нагрузок

  • предохранители
  • тепловые магнитные прерыватели цепи

Принадлежности

Встроенные насосные модули с 2 насосами, поставляются в 4 разных конфигурациях:

• Насосы с 2 полюсами, стандартный напор

• Насосы с 2 полюсами, высокий напор

• Насосы с 2 полюсами, сверхвысокий напор

• Насосы с 4 полюсами, стандартный напор

Устройство управления конденсацией (стандартная комплектация для AS и AX) обеспечивает работу установки при температуре воздуха окружающей среды до -10°C.

  • Пружинные демпферы вибрации
  • Защитные решетки змеевика
  • Решетки для защиты от проникновения

Внешний накопительный резервуар воды и насосный модуль оборудованы изолированным резервуаром из углеродистой стали, одним или двумя насосами и всеми гидравлическими компонентами.

  • Электрические нагреватели антифриза для накопительного резервуара
  • Дистанционное управление
  • Последовательный интерфейс Modbus в RS485
  • Программируемый таймер
  • Контроллер чередования фаз и напряжения
  • Манометры высокого и низкого давления
  • Отсечной клапан на входе компрессора
  • Реле расхода воды
