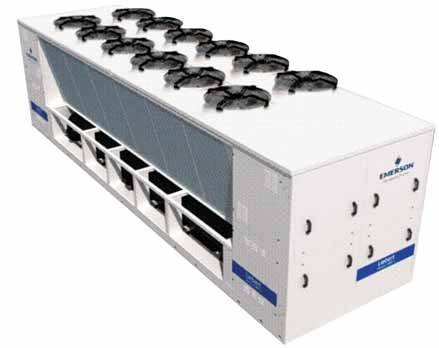

Чиллеры Liebert HPC-L


Liebert HPC — это линия чиллеров с воздушным охлаждением, разработанная корпорацией Emerson Network Power, объединяющая в себе оптимальные рабочие характеристики, высокую эффективность, надежность и имеющие наименьшее влияние на окружающую среду.

Применяя полугерметичные винтовые компрессоры, специально разработанные для установок кондиционирования воздуха, новая серия чиллеров выделяется своей непревзойденной эффективностью и низкими шумовыми характеристиками.

Исполнение «Superchiller» с встроенной секцией фрикулинга и системой «Supersaver», обеспечивая полную интеграцию с внутренними блоками кондиционирования воздуха, позволяет достичь экстраординарного сбережения энергии и увеличения срока службы системы и ее надежности.

С функцией ©connectivity компоненты системы взаимодействуют друг с другом, Liebert HPC является частью сети, созданной для улучшения системы управления режимами работы. Вспомогательная программа ©connectivity позволяет изменять настройку различных рабочих режимов чиллеров Liebert HPC в различных ситуациях — от изменения тепловой нагрузки до неравномерного её распределения.

  • Непревзойденная эффективность и сбережение энергии

Применение полугерметичного винтового компрессора самого последнего поколения; кожухотрубные испарители, подобранные для применения R407C и R22; вентиляторы со специальным профилем лопастей и плавным регулированием скорости; W_образный конденсаторный теплообменник большой площади с встроенным контуром переохлаждения и микропроцессорное управление с улучшенными возможностями гарантирует получение показателей непревзойденной эффективности.

  • Модуль фрикулинга

Исполнение Суперчиллер с встроенной секцией фрикулинга позволяет блоку Liebert HPC получать преимущество низких наружных температур в процессе охлаждения воды для сбережения энергии, благодаря исключению работы компрессоров.

Установка 3_ходового клапана позволяет подавать охлаждающую жидкость в дополнительный теплообменник фрикулинга до того, как быть направленной в испаритель. Это означает, что даже если наружная температура недостаточно низкая, чтобы обеспечить полную тепловую нагрузку, тем не менее значительное сокращение эксплуатационных затрат системы может быть достигнуто, всякий раз когда наружная температура падает ниже температуры охлаждающей жидкости на входе. Меньше занимаемая площадь в сравнении с обычным чиллером плюс драйкулер достигается благодаря компактному дизайну блока Суперчиллер, а сокращение часов наработки компрессоров дает исключительную экономию и в долгосрочной перспективе, и за короткое время.

Различные стратегии управления, применяемые контроллером компании Liebert для различных компонентов (вентиляторами, компрессорами, регулирующими клапанами) и рабочих режимов (охлаждение механическое и/или фрикулинг) вместе с ротацией компрессоров гарантируют обычное сбережение энергии больше чем 35%.

  • Надежность

Чиллеры серии Liebert HPC оборудованы двумя или четырьмя полугерметичными винтовыми компрессорами. Они были разработаны и оптимизированы для водяных чиллеров с воздушным охлаждением.

Линейка HPC L — Винтовые чиллеры с воздушным охлаждением



Высокоэффективная модель CA4069 CA4075 CA4081 CA4087 CA4093 CA4100 CA4107
Хладагент R134a Производительность1
Холодопроизводительность кВт 745 790 846 881 926 972 1063
Энергопотребление компрессоров кВт 195 215 238 256 269 288 295
Коэффициент COP компрессоров  3,82 3,67 3,55 3,44 3,44 3,38 3,60
Коэффициент EER блока  3,31 3,22 3,16 3,08 3,04 3,00 3,15
Холодопроизводительность с ECO(2) кВт 836  882 937 981 1033 1079 1158
Энергопотребление компрессоров(2) кВт 222 243 265 290 308 327  325
Коэффициент COP компрессоров(2)  3,77 3,63 3,54 3,38 3,35 3,30 3,56
Коэффициент EER блока(2)  3,32 3,23 3,18 3,07 3,00 2,97 3,16
SPL (уровень звукового давления)(3) дБ(А) 83,5 83,5 83,5  83,5 84 84 84,5
PWL (уровень акустич. мощности)(4) дБ(А)  104,5 104,5 104,5 104,5 105 105 105,5
Расход воздуха м3/ч 250,000 250,000 250,000 250,000 270,000 270,000 315,000
Длина мм 8,590 8,590 8,590 8,590 8,590 8,590 9,586
Ширина мм 2308 2308 2308 2308 2308 2308 2308
Высота мм 2563 2563 2563 2563 2563 2563 2563
Рабочий вес кг 9100 9108 9,187 9,264 9,446 9,477 10,282

Базовая модель  CB4069 CB4075 CB4081 CB4087 CB4093 CB4100 CB4107
Хладагент R134a Производительность1
Холодопроизводительность кВт  732 776 829 862 905 950 1041
Энергопотребление компрессоров кВт 200 221 245 264 277 297 304
Коэффициент COP компрессоров  3,66 3,51 3,38 3,27 3,27 3,20 3,42
Коэффициент EER блока  3,28 3,18 3,09 3,00  2,97 2,93 3,10
Холодопроизводительность с ECO(2) кВт 824 869 923 963 1013 1056 1138
Энергопотребление компрессоров(2) кВт 230 252 277 303 321 342 339
Коэффициент COP компрессоров(2)  3,58 3,45 3,33 3,18 3,16  3,09 3,36
Коэффициент EER блока(2)  3,26 3,16 3,08 2,95  2,91  2,86 3,07
SPL (уровень звукового давления)(3) дБ(А) 79,5 79,5 79,5 79,5 80 80 80,5
PWL (уровень акустич. мощности)(4) дБ(А) 100,5 100,5 100,5 100,5 101  101 101,5
Расход воздуха м3/ч 230,000 230,000  230,000 230,000 247,200 247,200 288,400
Длина мм 8,590 8,590 8,590 8,590 8,590 8,590  9,586
Ширина мм 2308 2308 2308 2308 2308 2308 2308
Высота мм 2563 2563 2563 2563 2563 2563 2563
Рабочий вес кг 9100 9108 9,187 9,264 9,446 9,477 10,282

Низкошумная модель CL4068 CL4074  CL4080 CL4086 CL4092 CL4099 CL4106
Хладагент R134a Производительность1
Холодопроизводительность кВт 728 772 851 886 947 995 1054
Энергопотребление компрессоров кВт 201 223 236 254 261 278  298
Коэффициент COP компрессоров  3,62 3,46 3,61 3,49 3,63 3,58 3,54
Коэффициент EER блока  3,29 3,17 3,28 3,19 3,29 3,26 3,24
Холодопроизводительность с ECO(2) кВт 819 863  939 983 1051 1096 1147
Энергопотребление компрессоров(2) кВт 234 257 264 288 297  314 333
Коэффициент COP компрессоров(2)  3,50 3,36 3,56 3,41 3,54 3,49 3,44
Коэффициент EER блока(2)  3,22 3,11 3,26 3,15 3,24 3,21 3,18
SPL (уровень звукового давления)(3) дБ(А) 73 73 73,5 73,5 74 74 74
PWL (уровень акустич. мощности)(4) дБ(А) 94 94 94,5 9 4,5 95,5  95,5 95,5
Расход воздуха м3/ч 218,400 218,400 254,800 254,800 291,200  291,200 291,200
Длина мм 8,590 8,590 9,586 9,586 11,578  11,578 11,578
Ширина мм 2308 2308 2308 2308 2308 2308 2308
Высота мм 2563 2563 2563 2563  2563 2563 2563
Рабочий вес кг 9086 9098 9,674  9,746 10,632 10,660 10,920

Супернизкошумная модель CQ4068 CQ4074 CQ4080 CQ4086 CQ4092 CQ4099 CQ4106
Хладагент R134a Производительность1
Холодопроизводительность кВт 693 732 812  842 903  948 1001
Энергопотребление компрессоров кВт 214 240 253 272 277 298 322
Коэффициент COP компрессоров  3,24 3,05 3,21 3,10 3,26 3,18 3,11
Коэффициент EER блока  3,05 2,89 3,03 2,93 3,07 3,00 2,95
Холодопроизводительность с ECO(2) кВт  784 825 905 941 1008 1052 1097
Энергопотребление компрессоров(2) кВт 257 285 292 319 324 346 370
Коэффициент COP компрессоров(2)  3,05 2,89 3,10 2,95 3,11 3,04 2,96
Коэффициент EER блока(2)  2,90 2,77 2,94 2,81 2,95 2,89 2,83
SPL (уровень звукового давления)(3) дБ(А) 65 65 65,5 65,5 66 66 66
PWL (уровень акустич. мощности)(4) дБ(А) 86 86 86,5 86,5 87,5 87,5 87,5
Расход воздуха м3/ч 168,000 168,000 196,000 196,000 224,000 224,000 224,000
Длина мм 8,590 8,590 9,586 9,586 11,578 11,578 11,578
Ширина мм 2308 2308 2308 2308 2308 2308 2308
Высота мм 2563 2563 2563 2563 2563 2563 2563
Рабочий вес кг 9086 9098 9,674 9,746 10,632 10,660 10,920

Высокоэффективная модель CA7081 CA7087 CA7093 CA7100 CA7107 CA7115 CA7122 CA7131 CA7140
Хладагент R407C Производительность1
Холодопроизводительность кВт 885 928 996 1045 1157 1211 1322 1462 1529
Энергопотребление компрессоров кВт 301 328 351  384 399 434 447 453 490
Коэффициент COP компрессоров  2,94 2,83 2,84 2,72 2,90 2,79 2,96 3,23 3,12
Коэффициент EER блока  2,67  2,59 2,57 2,49 2,62 2,54 2,67 2,85 2,78
Холодопроизводительность с ECO(2) кВт  980  1016 1080 1126 1238 1297 1415 1550 1613
Энергопотребление компрессоров(2) кВт 372 402 422 455 458 507 524 511 545
Коэффициент COP компрессоров(2)  2,63 2,53 2,56  2,47  2,70 2,56 2,70 3,03 2,96
Коэффициент EER блока(2)  2,44  2,35  2,36 2,29 2,48 2,36 2,47 2,71 2,67
SPL (уровень звукового давления)(3) дБ(А) 83,5 83,5 84 84 84,5  84,5 85 86 86
PWL (уровень акустич. мощности)(4) дБ(А) 104,5 104,5  105 105 105,5 105,5 106,5 108 108
Расход воздуха м3/ч 250,000 250,000 270,000 270,000 315,000  315,000 360,000 450,000  450,000
Длина мм 8,590 8,590 8,590 8,590 9,586 9,586 11,578 13,570 13,570
Ширина мм 2308 2308  2308 2308 2308 2308  2308  2308 2308
Высота мм 2563 2563 2563 2563 2563 2563 2563 2563 2563
Рабочий вес кг 9,134 9,156 9,316 9,336 10,143 10,204 11,176 12,230 12,255

Базовая модель CB7081 CB7087 CB7093 CB7100 CB7107 CB7115 CB7122 CB7131 CB7140
Хладагент R407C Производительность1
Холодопроизводительность кВт  854 893 957 1001 1115 1164 1276 1422 1486
Энергопотребление компрессоров кВт 313 342 365 401 418 454 465 470  509
Коэффициент COP компрессоров  2,73 2,61 2,62 2,50 2,67 2,56 2,74  3,03 2,92
Коэффициент EER блока  2,54  2,45 2,44 2,34 2,48  2,39 2,54 2,76 2,68
Холодопроизводительность с ECO(2) кВт 950 981 1041 1084 1199 1252 1370  —
Энергопотребление компрессоров(2) кВт 393 424 445 481 485 537 552  —
Коэффициент COP компрессоров(2)  2,42
