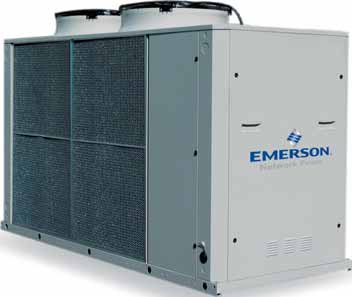

Чиллеры Liebert HPC-S


Liebert HPC_S представляет собой новое семейство чиллеров компании Liebert, с холодопроизводительностью от 40 до 350 кВт. Эти блоки были разработаны для того, чтобы удовлетворить требования различных помещений (технологических, промышленных, жилых и других). Для достижения этой цели и удовлетворения всех потребностей серия чиллеров Liebert HPC_S доступна в нескольких конфигурациях и с многими опциями, например, просто чиллер или чиллер со встроенным теплообменником фрикулинга, а также базовые, низкошумные и тихие версии для удовлетворения самых востребованных потребностей в обеспечении тишины

  • Фрикулинг

Всегда здраво подходя к вопросу потребления энергии, компания Liebert подтверждает свою приверженность принципам экономии энергии разработкой чиллера Liebert HPC_S, используя преимущества низких наружных температур для охлаждения воды и исключения работы компрессоров. Используя 3_ходовой клапан, охлаждающая жидкость переводится в дополнительный теплообменник фрикулинга перед тем, как попасть в испаритель. Это позволяет экономить, даже если наружная температура недостаточно низкая для обеспечения полной работы по охлаждению с компрессорами, выполняющими оставшуюся часть работы. Таким образом Liebert HPC_S может работать в механическом режиме охлаждения и / или режиме фрикулинга, в зависимости от тепловой нагрузки и наружной температуры. Благодаря своему компактному дизайну с теплообменником фрикулинга, встроенным в корпус чиллера, есть еще одно преимущество чиллера с фрикулингом — это уменьшенные требования по габаритам в сравнении с обычным чиллером плюс драйкулер. Контроллер Microface, разработанный компанией Liebert, управляет различными компонентами, участвующими в работе фрикулинга, — вентиляторами, компрессорами, клапанами, — делая возможным сбережение энергии, которое может достигать 40%.

  • Система управления

Благодаря ноу-хау, накопленным на протяжении многих лет постоянных усовершенствований, Liebert HPC_S наделен самыми передовыми управляющими возможностями. Соединение в сеть является легким и предоставляет не имеющую себе равных оптимизацию системы и экономию энергии.

  • Гидравлический комплект

Для того чтобы соответствовать различным типам объектов, блоки Liebert HPC_S доступны с гидравлическим модулем, который может быть приспособлен / настроен в зависимости от специфических запросов. Он может состоять из всех или некоторых из следующих компонентов: внутренний буферный бак, 1 или 2 циркуляционных насоса, расширительный бак, реле протока, таким образом, оставляя возможность выбора только того, что не включено уже в систему. Модели в диапазоне свыше 160 кВт могут быть опционально снабжены Е_насосом, насосом с плавной регулировкой скорости, управляемым внутренним инвертором для постоянной регулировки потока воды в системе.

  • Спиральный компрессор

Для того чтобы достичь высокого уровня производительности, все чиллеры серии Liebert HPC_S были разработаны и оборудованы новым поколением спиральных герметичных компрессоров. Установленные по одному или в тандеме в каждом контуре охлаждения, они гарантируют эффективность, малошумность и надежность всего чиллера в целом. В режиме изменения производительности эффективность Liebert HPC_S еще больше увеличивается.

  • Диспетчерские cистемы

©-connectivity: программа разработана на заводе Liebert для того, чтобы связать вместе чиллеры Liebert HPC_S и блоки кондиционирования с охлажденной водой. Это позволяет создать специальный рабочий режим в зависимости от правил, установленных пользователем, для оптимизации работы системы и увеличения экономии энергии. Система Hirolink SMM: отправляются SMS_сообщения, показывающие текущую температуру, установки, количество работающих компрессоров, давление конденсации, статус алармов и многое другое. Hirolink для BMS: представляет шлюз для наиболее широко распространенных систем диспетчеризации, включая Lonworks.

  • Высокая наружная температура

Увеличение площади теплообменников и широкий рабочий диапазон спиральных компрессоров позволяют использовать блоки HPS_S при достаточно высоких температурах — до +45°С при 100% нагрузки.

  • Низкий уровень шума

Блоки семейства HPS_S характеризуются исключительно низким уровнем шума, особенно малошумящие модели «Quiet». Во всех версиях компрессоры установлены на антивибрационном основании и расположены в закрытой секции, вентиляторы имеют специальную конструкцию и форму лопаток, специально разработанные для снижения  уровня шума. В версиях L и Q для компрессоров дополнительно предусмотрен звукоизолирующий кожух. Все модели версии «Chiller» (без свободного охлаждения) могут быть оборудованы устройством либо двухпозиционного, либо плавного управления скоростью вращения вентилятора. Все модели версии «Superchiller» (со встроенным режимом естественного охлаждения) по умолчанию укомплектованы регулятором скорости вращения вентилятора с плавной характеристикой. Благодаря специальному алгоритму, предусмотренному в системе микропроцессорного управления, скорость будет всегда поддерживаться минимальной необходимой. За счет увеличения секции конденсатора скорость вращения вентилятора снижается от 900 об/мин (базовая версия) до 700 об/мин (малошумящая версия — L) либо до 550 об/мин (тихая версия — Q). Дополнительного снижения уровня шума можно достичь за счет использования электронно_коммутируемых вентиляторов (ЕС). Эти вентиляторы поставляются по дополнительному заказу и обеспечивают снижение уровня шума на 50% по сравнению с обычными вентиляторами.

  • Другие опции
    • Рекуперация тепла, частичная (20%) или полная (100%).
    • Электрические нагреватели испарителя.
    • Электрические нагреватели буферного бака.
    • Электрическая панель с принудительной вентиляцией и / или электрические нагреватели.
    • Пружинные или резиновые антивибрационные опоры.
    • Металлические фильтры теплообменника конденсатора.
    • «Brine»_версия (до –6°С — температура на выходе хладоносителя).
    • Электронный терморасширительный вентиль.

Чиллеры с воздушным охлаждением



Базовая модель СВН004 СВН204 СВН006 СВН206 СВН007 СВН207 СВН008 СВН011 СВН014
Холодопроизводительность кВт 39,7 39,7 54,8 53,9 66,0 67,0 77,6 106,9 129,0
Энергопотребление компрессоров кВт 13,8 13,8 18,6 18,3  23,5 23,8 27,3 36,7 46,5
Кол_во компр. / контуров охлаждения шт./конт. 1/1 2/2 1/1  2/2 1/1 2/2  2/2 2/2 2/2
Коэффициент СОР компрессоров  2,88 2,88 2,95 2,95 2,81 2,81 2,84 2,91 2,78
Коэффициент EER блока  2,55 2,55 2,69 2,69 2,61 2,61 2,51 2,65 2,58
Расход воздуха м3/ч  21400 21400 19400 19400 18000 18000 42800 38800 36000
SPL (уровень звукового давления)(2) дБ(А) 70 70 70 70 70 70 72 72 72
SPL (уровень звукового давления)(3) дБ(А) 55 55 55 55 55 55 58 58 58
PWL (уровень акустич. мощности)(4) дБ(А) 86 86 86 86 86 86 89 89 89
Длина мм 2046 2046 2046  2046 2046 2046  3046 3046 3046
Ширина мм 1201 1201 1201 1201 1201 1201 1201 1201 1201
Высота мм 1904 1904 1904 1904 1904 1904 1904 1904 1904
Рабочий вес кг 584 658 663 692  688 734 946 1119 1167

Низкошумная модель CLH004 CLH204 CLH006 CLH206 CLH007 CLH207 CLH008 CLH011 CLH014
Холодопроизводительность кВт 38,7 38,7 54,2 53,3 67,9 68,9 75,3 105,8 133,1
Энергопотребление компрессоров кВт 14,3 14,3 18,9 18,6 22,5 22,8 28,5 37,5 44,2
Кол_во компр. / контуров охлаждения шт./конт. 1/1 2/2 1/1 2/2 1/1 2/2 2/2 2/2 2/2
Коэффициент СОР компрессоров  2,70 2,70 2,87 2,87 3,02 3,02 2,65 2,82 3,01
Коэффициент EER блока  2,53 2,53 2,73 2,73 2,78 2,78 2,48 2,68 2,83
Расход воздуха м3/ч  17000 17000 14200 14200 34000 34000 34000 28400 45900
SPL (уровень звукового давления)(2) дБ(А) 63 63 63 63 64 64 65 65 66
SPL (уровень звукового давления)(3) дБ(А) 48 48  48 48 50 50 51 51 52
PWL (уровень акустич. мощности)(4) дБ(А) 79 79 79 79 81 81 82 82 84
Длина мм 2046 2046 2046 2046 3046  3046 3046 3046 4046
Ширина мм 1201 1201 1201 1201 1201  1201 1201 1201 1201
Высота мм 1904 1904 1904 1904 1904 1904  1904 1904 1904
Рабочий вес кг 591 672 691 728 839 892 960 1165 1352

Супернизкошумная модель CQH004 CQH204 CQH006 CQH206 CQH007 CQH207 CQH008 CQH011 CQH014
Холодопроизводительность кВт 40,0 40,0 56,1 55,2 66,3 67,3 78,2 108,9 128,9
Энергопотребление
компрессоров кВт
 13,6 13,6 17,9 17,6 23,3  23,6 27,0 35,6 46,6
Кол_во компр. /
контуров охлаждения шт./конт.
1/1 2/2 1/1 2/2 1/1  2/2 2/2 2/2 2/2
Коэффициент
СОР компрессоров
 2,94 2,94 3,14 3,14 2,84 2,84 2,90 3,06 2,77
Коэффициент EER блока  2,79 2,79 2,91 2,91 2,68 2,68 2,76 2,89 2,65
Расход воздуха м3/ч  12000 12000 27500 27500 27500  27500 24000 36000  36000
SPL (уровень звукового давления)
(2) дБ(А)
58 58 59 59 59 59 60 61 61
SPL (уровень звукового давления)
(3) дБ(А)
43 43 45 45 45 45 46 47 47
PWL (уровень акустич. мощности)
(4) дБ(А)
74 74 76 76 76 76 77 79 79
Длина мм 2046 2046 3046 3046 3046 3046 3046 4046 4046
Ширина мм 1201 1201 1201 1201 1201 1201 1201 1201 1201
Высота мм 1904 1904 1904 1904 1904 1904 1904 1904 1904
Рабочий вес кг 608 690 835 872 839 892 1000 1338 1352

Базовая модель СВН016 СВН017 СВН020 СВН023 СВН025 СВН028 СВН030 СВН032
Холодопроизводительность кВт 164,8 156,3 169,9 213,7 230,0 260,8 309,1  331,3
Энергопотребление компрессоров кВт 56,8 54,5 63,6 74,2 85,7 92,5 101,0 116,0
Кол_во компр. / контуров охлаждения шт./конт. 2/2 4/2 4/2 4/2 4/2 4/2 4/2 4/2
Коэффициент СОР компрессоров  2,90 2,87 2,67 2,88 2,69 2,82 3,06 2,86
Коэффициент EER блока  2,65 2,61  2,46 2,63 2,48 2,62 2,81 2,65
Расход воздуха м3/ч 58200 59100 59100  78800 78800 74000 92500 92500
SPL (уровень звукового давления)(2) дБ(А) 73 73 73 74 74 74 75 75
SPL (уровень звукового давления)(3) дБ(А) 60 60 60 61 61 61 62 62
PWL (уровень акустич. мощности)(4) дБ(А) 91 91 91 92 92 92 94 94
Длина мм 4046 3750 3750 4750 4750 4750 5750 5750
Ширина мм 1201 1300 1300 1300  1300 1300 1300 1300
Высота мм 1904 2502 2502 2502 2502  2502 2502 2502
Рабочий вес кг 1421 1788 1915  2331 2331 2431 2808 2868

Низкошумная модель CLH016 CLH017 CLH020 CLH023 CLH025 CLH028 CLH030 CLH032
Холодопроизводительность кВт 158,2 156,5 170,4 214,0 230,7 264,4 298,3 324,2
Энергопотребление компрессоров кВт 60,5  54,4  63,3 74,0 85,3 90,2 107,8 119,9
Кол_во компр. / контуров охлаждения шт./конт. 2/2 4/2 4/2 4/2 4/2 4/2 4/2 4/2
Коэффициент СОР компрессоров  2,62 2,88 2,69 2,89 2,70 2,93 2,79 2,70
Коэффициент EER блока  2,50 2,73  2,58 2,75 2,59 2,79 2,67  2,60
Расход воздуха м3/ч 45900 44100 44100  58800 58800 73500 73500 72750
SPL (уровень звукового давления)(2) дБ(А) 66 67 67 68 68 69 69 69
SPL (уровень звукового давления)(3) дБ(А) 52 54 54 55 55 56,5 56,5 56,5
PWL (уровень акустич. мощности)(4) дБ(А) 84 85 85 86 86 88 88 88
Длина мм 4046 3750 3750 4750 4750 5750 5750  5750
Ширина мм 1201 1300 1300 1300 1300 1300 1300 1300
Высота мм 1904 2502 2502 2502 2502 2502 2502 2502
Рабочий вес кг 1435 1872 1999 2428 2428 2728 2836 2896
