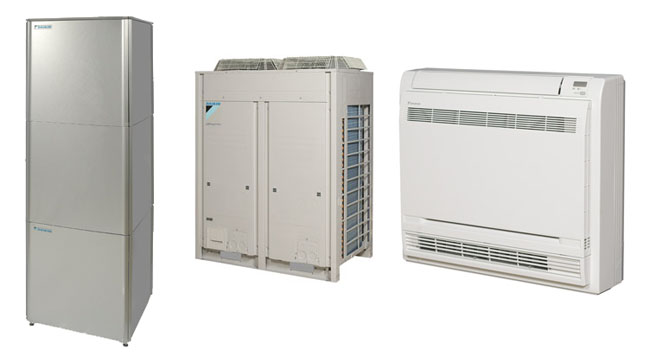

Daikin Altherma Flex
Технические характеристики
Только нагрев
| ВНУТРЕННИЙ БЛОК | EKHVMRD50A | EKHVMRD80A | EKHVMYD50A | EKHVMYD80A |
| Корпус | Цвет | Серый металлик |
| Материал | Листовая сталь |
| Размеры | Блок | ВхШхГ | мм | 705x600x695 |
| Вес | Блок | кг | 92 | 120 |
| Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин—Макс. | °C | -15-20 |
| Сторона воды | Мин—Макс. | °C | 25—-80 |
| Охлаждение | Темп. нар. возд. | Мин—Макс. | °CDB | - | 10—43 |
| Сторона воды | Мин—Макс. | °C | - | 5—20 |
| ГВС | Темп. нар. возд. | Мин—Макс. | °CDB | -15—35 |
| Сторона воды | Мин—Макс. | °C | 45—-75 |
| Хладагент | Тип | R-134а |
| Заправка | кг | 2 |
| Уровень звуковогодавления | Ном. | дБA | 40 (1) / 43 (2) | 42 (1) / 43 (2) | 40 (1) / 43 (2) | 42 (1) / 43 (2) |
| Ночной тихий режим работы | Уровень 1 | дБA | 38 (1) |
| Электропитание | Название | V1 |
| Фаза | 1 — |
| Частота | Гц | 50 |
| Напряжение | В | 220-240 |
| Ток | Рекомендуемые предохранители | A | 20 |
| ВНУТРЕННИЙ БЛОК | EKHBRD011ACV1 | EKHBRD014ACV1 | EKHBRD016ACV1 |
| Корпус | Цвет | Серый металлик |
| Материал | Листовая сталь |
| Размеры | Блок | ВхШхГ | мм | 705x600x695 |
| Вес | Блок | кг | 144,25 |
| Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин—Макс. | °C | -20—20 |
| Сторона воды | Мин—Макс. | °C | 25—-80 |
| Охлаждение | Темп. нар. возд. | Мин—Макс. | °CDB | - |
| Сторона воды | Мин—Макс. | °C | - |
| ГВС | Темп. нар. возд. | Мин—Макс. | °CDB | -20—35 |
| Сторона воды | Мин—Макс. | °C | 25—-80 |
| Хладагент | Тип | R-134а |
| Заправка | кг | 3,2 |
| Уровень звуковогодавления | Ном. | дБA | 43 (1) / 46 (2) | 45 (1) / 46 (2) | 46 (1) / 46 (2) |
| Ночной тихий режим работы | Уровень 1 | дБA | 40 (1) | 43 (1) | 45 (1) |
| Электропитание | Название | V1 |
| Фаза | 1 — |
| Частота | Гц | 50 |
| Напряжение | В | 220-240 |
| Ток | Рекомендуемые предохранители | A | | 25 | |
| ВНУТРЕННИЙ БЛОК | EKHBRD011ACY1 | EKHBRD014ACY1 | EKHBRD016ACY1 |
| Корпус | Цвет | Серый металлик |
| Материал | Листовая сталь |
| Размеры | Блок | ВхШхГ | мм | 705x600x695 |
| Вес | Блок | кг | 147,25 |
| Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин—Макс. | °C | -20—20 |
| Сторона воды | Мин—Макс. | °C | 25—-80 |
| Охлаждение | Темп. нар. возд. | Мин—Макс. | °CDB | - |
| Сторона воды | Мин—Макс. | °C | - |
| ГВС | Темп. нар. возд. | Мин—Макс. | °CDB | -20—35 |
| Сторона воды | Мин—Макс. | °C | 25—-80 |
| Хладагент | Тип | R-134а |
| Заправка | кг | 3,2 |
| Уровень звуковогодавления | Ном. | дБA | 43 (1) / 46 (2) | 45 (1) / 46 (2) | 46 (1) / 46 (2) |
| Ночной тихий режим работы | Уровень 1 | дБA | 40 (1) | 43 (1) | 45 (1) |
| Электропитание | Название | Y1 |
| Фаза | 3— |
| Частота | Гц | 50 |
| Напряжение | В | 380-415 |
| Ток | Рекомендуемые предохранители | A | 16 |
Рекуперация теплоты
| НАРУЖНЫЙ БЛОК | EMRQ8A | EMRQ10A | EMRQ12A | EMRQ14A | EMRQ16A |
Теплопроизво-
дительность | Ном. | кВт | 22,4 | 28 | 33,6 | 39,2 | 44,8 |
| Холодопроизво-дительность | Ном. | кВт | 20 | 25 | 30 | 35 | 40 |
| Размеры | Блок | ВхШхГ | мм | 1.680x1.300x765 |
| Вес | Блок | кг | 331 | 339 |
| Рабочий диапазон | Нагрев | Мин—Макс. | °CWB | -15—20 |
| ГВС | Темп. нар. возд. Мин—Макс. | °CDB | -15—35 |
| Охлаждение | Мин—Макс. | °CDB | 10—43 |
| Хладагент | Тип | R-410A |
| Подсоединение труб | Жидкость | НД | мм | 9,52 | 12,7 |
| Газ | НД | мм | 19,1 | 22,2 | 28,6 |
| Газ высокого давления | НД | мм | 15,9 | 19,1 | 22,2 |
| Длина трубы | Наруж. - Внутр. | Макс. | м | 100 |
| Система | Эквив. | м | 120 |
| Общая длина трубопроводов | Система | Фактическая | м | 300 |
| Уровень звуковой мощности | Нагрев | Ном. | дБA | 78 | 80 | 83 | 84 |
| Уровень звукового давления | Нагрев | Ном. | дБA | 58 | 60 | 62 | 63 |
| Электропитание | Фаза/Напряжение | В | 3—/380-415 |
Бак ГВС
| БАК ГВС | EKHTS200AC | EKHTS260AC |
| Корпус | Цвет | Серый металлик |
| Материал | Оцинкованная сталь (листовая сталь) |
| Размеры | Блок | Интегрирован во внутренний блок (ВxШxГ) | мм | 2.010x600x695 | 2.285x600x695 |
| Вес | Блок | Пустой | кг | 70 | 78 |
| Бак | Объем воды | л | 200 | 260 |
| Материал | Нержавеющая сталь (EN 1.4521) |
| Максимальная температура воды | °C | 75 |
| Изоляция Тепловые потери | кВт ч/24ч | 1,2 | 1,5 |
| Теплообменник | Количество | 1 |
| Материал трубы | Сталь-дуплекс (EN 1.4162) |
| Лицевая сторона | м2 | 1,56 |
| Внутренний объем теплообменника | л | 7,5 |
Конвектор для теплового насоса
| ВНУТРЕННИЙ БЛОК | FWXV15A | FWXV20A |
| Теплопроизводительность | Полная | Ном. | кВт | 1,5 | 2,0 |
| БТе/ч | 5.100 | 6.800 |
| Холодопроизводительность | Полная | Ном. | кВт | 1,2 | 1,7 |
| Явная производительность | Ном. | кВт | 0,98 | 1,4 |
| Потребляемая мощность | Нагрев | Ном. | кВт | 0,013 | 0,015 |
| Охлаждение | Ном. | кВт | 0,013 | 0,015 |
| Размеры | Блок | ВхШхГ | мм | 600x700x210 |
| Вес | Блок | кг | 15 |
| Подсоединение труб | Дренаж (наруж.)/Вход/Выход | мм/дюйм | 18/G 1/2/G 1/2 |
| Уровень звукового давления | Нагрев | Ном. | дБA | 19 | 29 |
| Охлаждение | Ном. | дБA | 19 | 29 |
| Электропитание | Фаза / Частота / Напряжение | Гц / В | 1—/50/60/220-240/220 |
|
