Daikin Altherma - высокотемпературная система
Высокоэффективная система для круглогодичного поддержания комфортных температурных условий в жилых помещениях

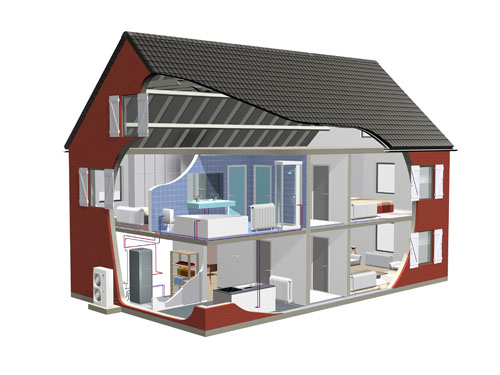

1 – Тепловой насос с передачей теплоты от воздуха к воде.
A / Наружный блок: эффективное использование энергии наружного воздуха Наружный блок забирает теплоту из окружающей среды. Эта теплота передается внутреннему блоку по трубопроводам с холодильным агентом.
B / Внутренний блок: сердце системы Altherma Внутренний блок получает теплоту из наружного, повышая в дальнейшем температуру воды до 80 °С для использования в радиаторах и для бытовых нужд. Уникальное решение Daikin, примененное в компрессорах теплового насоса (один компрессор в наружном блоке / один компрессор во внутреннем блоке), подразумевает наиболее комфортные условия даже при самых низких температурах окружающей среды, при этом не требуется дополнительный электронагреватель.
2 – Бойлер (горячая вода для бытовых нужд)
Altherma фирмы Daikin является идеальным устройством для подготовки воды для бытовых нужд, при этом не требуется применение дополнительного электрического нагревателя.
Быстрый нагрев расходуемой воды также подразумевает, что требуются радиаторы меньших размеров. Лучшим решением для семьи из 4 человек будет стандартный бак EKHTS200A. Если потребуется больше горячей воды, можно установить бак большего номинала EKHTS260A.
3 – пульт управления
С пользовательским интерфейсом Daikin Altherma создать идеальный температурный режим можно будет легче, быстрее и удобнее. Он позволяет проводить измерение параметров состояния с высокой точностью и оптимально поддерживать комфортные условия с высокой степенью энергоэффективности.
Нагрев воздуха и бытовой воды с помощью солнечной энергии.
Установка Altherma фирмы Daikin может использовать солнечную энергию для нагрева воды. Если в данный момент для нагрева воды солнечная энергия не требуется, специальный водяной бак (EKHWP) может хранить большое количество воды до тех пор, пока она не потребуется для бытовых нужд или для отопления.
КОНВЕКТОР ДЛЯ ТЕПЛОВЫХ НАСОСОВ С ФУНКЦИЕЙ ПЕРЕДАЧИ ТЕПЛА
Конвектор для тепловых насосов с функцией передачи данных Daikin существенно повышает общую эффективность системы Altherma.
В современных домах с хорошей теплоизоляцией эффективной считается комбинация «теплых полов» и радиаторов. Но это решение не является идеальным: для системы подогрева полов требуется вода меньшей температуры, чем для радиаторов. И если комнатные радиаторы используются для достижения требуемых показателей при меньшей температуре воды, они будут переразмерены.
Для решения этой проблемы был разработан конвектор Daikin для теплового насоса с функцией передачи тепла. Конвектор способен передавать требуемое количество теплоты при низкой температуре воды, сохраняя при этом скромные размеры. Вместо того, чтобы перекрывать трубопровод с выходящей водой по сигналу термостата, установленного только в одном основном помещении, каждый конвектор может напрямую присоединяться к внутреннему блоку Altherma.
Это позволяет всем помещениям, независимо от их статуса, получать тепло.

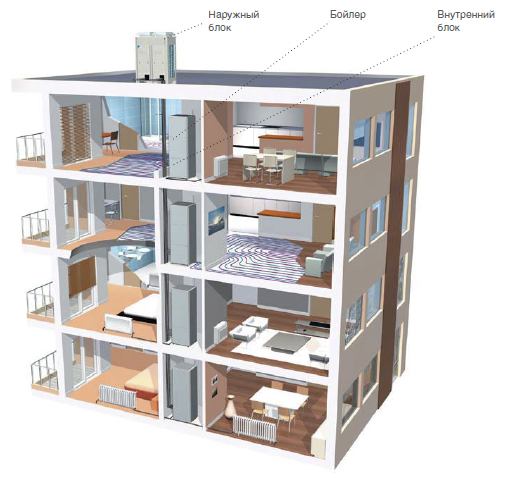

Высокотемпературное исполнение для многоквартирных домов
Современным климатическим системам для многоквартирных домов свойственна растущая стоимость, высокое потребление электроэнергии, повышенный уровень выброса углекислого газа, а также недостаточные возможности охлаждения. Поэтому компания Daikin адаптирует свой широко известный тепловой насос Altherma для использования в крупных жилых зданиях.
Тепловой насос Daikin Altherma для многоквартирных домов способен эффективно нагревать (до 80 °С) воду для отопления помещений, охлаждать (с помощью фанкойлов или системы трубопроводов под полом), а также нагревать воду для бытовых нужд. Его превосходная эффективность (тепловой коэффициент до 3,5) достигнута благодаря способности рекуперировать теплоту наружного воздуха. Есть возможность повысить температуру потребляемой воды до 80 °С, также установка способна охлаждать воду до 5 °С. При эксплуатации теплового насоса Daikin Altherma потребление электроэнергии снижается на 34%, выброс СО2 – на 62%, а стоимость системы при этом на 44% меньше, чем аналогичной системы с газовым бойлером.
Daikin Altherma состоит из наружного блока (или системы наружных блоков, если необходимо) и внутренних блоков для каждого помещения.
Фреоновые трубопроводы между наружным и внутренними блоками меньше, чем водяные трубопроводы аналогичных систем, благодаря этому система занимает меньше полезного пространства. Перепад высот между наружным блоком и самым нижним внутренним может достигать 50 м. Внутренние блоки достаточно тихие (до 40 дБА) и приспособлены для установки даже в небольшом техническом помещении площадью до 2 м2.
Технические характеристики
БЛОК НАПОЛЬНОГО ТИПА
ВНУТРЕННИЙ БЛОК | EKHBRD011ACV1 | EKHBRD014ACV1 | EKHBRD016ACV1 |
Корпус | Цвет | Серый металлик |
Материал | Листовая сталь |
Размеры | Блок | ВхШхГ | мм | 705x600x695 |
Вес | Блок | кг | 144,25 |
Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин-Макс. | °C | -20-20 |
Сторона воды | Мин-Макс. | °C | 25-80 |
ГВС | Темп. нар. возд. | Мин-Макс. | °CDB | -20-35 |
Сторона воды | Мин-Макс. | °C | 25--80 |
Хладагент | Тип | R-134а |
Заправка | кг | 3,2 |
Уровень звукового
давления | Ном. | дБА | 43 / 46 | 45 / 46 | 46 / 46 |
Ночной тихий режим работы Уровень 1 | дБА | 40 | 43 | 45 |
Электропитание | Название | V1 |
Фаза | 1- |
Частота | Гц | 50 |
Напряжение | В | 220-240 |
Ток | Рекомендуемые предохранители | А | 25 |
ВНУТРЕННИЙ БЛОК | EKHBRD011ACV1 | EKHBRD014ACV1 | EKHBRD016ACV1 |
Корпус | Цвет | Серый металлик |
Материал | Листовая сталь |
Размеры | Блок | ВхШхГ | мм | 705x600x695 |
Вес | Блок | кг | 144,25 |
Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин-Макс. | °C | -20-20 |
Сторона воды | Мин-Макс. | °C | 25-80 |
ГВС | Темп. нар. возд. | Мин-Макс. | °CDB | -20-35 |
Сторона воды | Мин-Макс. | °C | 25--80 |
Хладагент | Тип | R-134а |
Заправка | кг | 3,2 |
Уровень звукового
давления | Ном. | дБА | 43 / 46 | 45 / 46 | 46 / 46 |
Ночной тихий режим работы Уровень 1 | дБА | 40 | 43 | 45 |
Электропитание | Название | V1 |
Фаза | 1- |
Частота | Гц | 50 |
Напряжение | В | 220-240 |
Ток | Рекомендуемые предохранители | А | 25 |
ВНУТРЕННИЙ БЛОК | EKHBRD011ACY1 | EKHBRD014ACY1 | EKHBRD016ACY1 |
Корпус | Цвет | Серый металлик |
Материал | Листовая сталь |
Размеры | Блок | ВхШхГ | мм | 705x600x695 |
Вес | Блок | кг | 147,25 |
Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин-Макс. | °C | -20-20 |
Сторона воды | Мин-Макс. | °C | 25-80 |
ГВС | Темп. нар. возд. | Мин-Макс. | °CDB | -20-35 |
Сторона воды | Мин-Макс. | °C | 25--80 |
Хладагент | Тип | R-134а |
Заправка | кг | 3,2 |
Уровень звукового
давления | Ном. | дБА | 43 / 46 | 45 / 46 | 46 / 46 |
Ночной тихий режим работы Уровень 1 | дБА | 40 | 43 | 45 |
Электропитание | Название | Y1 |
Фаза | 3- |
Частота | Гц | 50 |
Напряжение | В | 380-415 |
Ток | Рекомендуемые предохранители | А | 16 |
ВНУТРЕННИЙ БЛОК | EKHBRD011ACY1 | EKHBRD014ACY1 | EKHBRD016ACY1 |
Корпус | Цвет | Серый металлик |
Материал | Листовая сталь |
Размеры | Блок | ВхШхГ | мм | 705x600x695 |
Вес | Блок | кг | 147,25 |
Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин-Макс. | °C | -20-20 |
Сторона воды | Мин-Макс. | °C | 25-80 |
ГВС | Темп. нар. возд. | Мин-Макс. | °CDB | -20-35 |
Сторона воды | Мин-Макс. | °C | 25--80 |
Хладагент | Тип | R-134а |
Заправка | кг | 3,2 |
Уровень звукового
давления | Ном. | дБА | 43 / 46 | 45 / 46 | 46 / 46 |
Ночной тихий режим работы Уровень 1 | дБА | 40 | 43 | 45 |
Электропитание | Название | Y1 |
Фаза | 3- |
Частота | Гц | 50 |
Напряжение | В | 380-415 |
Ток | Рекомендуемые предохранители | А | 16 |
НАРУЖНЫЙ БЛОК | ERSQ011AV1 | ERSQ014AV1 | ERSQ016AV1 |
Теплопроизводительность | Ном. | кВт | 11/11/11 | 14/14/14 | 16/16/16 |
Потребляемая мощность | Нагрев Ном. | кВт | 3,57/4,40/2,61 | 4,66/5,65/3,55 | 5,57/6,65/4,31 |
COP | 3,08/2,50/4,22 | 3,00/2,48/3,94 | 2,88/2,41/3,72 |
Размеры | Блок ВхШхГ | мм | 1.345x900x320 |
Вес | Блок | кг | 120 |
Рабочий диапазон | Нагрев | Мин-Макс. | °CWB | -20-20 |
ГВС | Мин-Макс. | °CDB | -20-35 |
Хладагент | Тип | R-410A |
Заправка | кг | 4,5 |
Уровень звуковой мощности | Нагрев | Ном. | дБА | 68 | 69 | 71 |
Уровень звукового давления | Нагрев | Ном. | дБА | 52 | 53 | 55 |
Электропитание | Название / Фаза / Частота / Напряжение | Гц / В | V1/1-/50/220-440 |
Ток | Рекомендуемые предохранители | А | 25 |
НАРУЖНЫЙ БЛОК | ERRQ011AV1 | ERRQ014AV1 | ERRQ016AV1 |
Теплопроизводительность | Ном. | кВт | 11 / 11 | 14 / 14 | 16 / 16 |
Потребляемая мощность | Нагрев Ном. | кВт | 3,57 / 4,40 | 4,66 / 5,65 | 5,57 / 6,65 |
COP | 3,08 / 2,50 | 3,00 / 2,48 | 2,88 / 2,41 |
Размеры | Блок ВхШхГ | мм | 1.345x900x320 |
Вес | Блок | кг | 120 |
Рабочий диапазон | Нагрев | Мин-Макс. | °CWB | -20-20 |
ГВС | Мин-Макс. | °CDB | -20-35 |
Хладагент | Тип | R-410A |
Заправка | кг | 4,5 |
Уровень звуковой мощности | Нагрев | Ном. | дБА | 68 | 69 | 71 |
Уровень звукового давления | Нагрев | Ном. | дБА | 52 | 53 | 55 |
Электропитание | Название / Фаза / Частота / Напряжение | Гц / В | V1/1-/50/220-240 |
Ток | Рекомендуемые предохранители | А | 25 |
НАРУЖНЫЙ БЛОК | ERSQ011AY1 | ERSQ014AY1 | ERSQ016AY1 |
Теплопроизводительность | Ном. | кВт | 11/11/11 | 14/14/14 | 16/16/16 |
Потребляемая мощность | Нагрев Ном. | кВт | 3,57/4,40/2,61 | 4,66/5,65/3,55 | 5,57/6,65/4,31 |
COP | 3,08/2,50/4,22 | 3,00/2,48/3,94 | 2,88/2,41/3,72 |
Размеры | Блок ВхШхГ | мм | 1.345x900x320 |
Вес | Блок | кг | 120 |
Рабочий диапазон | Нагрев | Мин-Макс. | °CWB | -20-20 |
ГВС | Мин-Макс. | °CDB | -20-35 |
Хладагент | Тип | R-410A |
Заправка | кг | 4,5 |
Уровень звуковой мощности | Нагрев | Ном. | дБА | 68 | 69 | 71 |
Уровень звукового давления | Нагрев | Ном. | дБА | 52 | 53 | 55 |
Электропитание | Название / Фаза / Частота / Напряжение | Гц / В | Y1/3-/50/380-415 |
Ток | Рекомендуемые предохранители | А | 16 |
НАРУЖНЫЙ БЛОК | ERRQ011AY1 | ERRQ014AY1 | ERRQ016AY1 |
Теплопроизводительность | Ном. | кВт | 11 / 11 | 14 / 14 | 16 / 16 |
Потребляемая мощность | Нагрев Ном. | кВт | 3,57 / 4,40 | 4,66 / 5,65 | 5,57 / 6,65 |
COP | 3,08 / 2,50 | 3,00 / 2,48 | 2,88 / 2,41 |
Размеры | Блок ВхШхГ | мм | 1.345x900x320 |
Вес | Блок | кг | 120 |
Рабочий диапазон | Нагрев | Мин-Макс. | °CWB | -20-20 |
ГВС | Мин-Макс. | °CDB | -20-35 |
Хладагент | Тип | R-410A |
Заправка | кг | 4,5 |
Уровень звуковой мощности | Нагрев | Ном. | дБА | 68 | 69 | 71 |
Уровень звукового давления | Нагрев | Ном. | дБА | 52 | 53 | 55 |
Электропитание | Название / Фаза / Частота / Напряжение | Гц / В | Y1/3-/50/380-415 |
Ток | Рекомендуемые предохранители | А | 16 |
ВНУТРЕННИЙ БЛОК | EKHBRD011ACV1 | EKHBRD014ACV1 | EKHBRD016ACV1 |
Корпус | Цвет | Серый металлик |
Материал | Листовая сталь |
Размеры | Блок | ВхШхГ | | мм | 705x600x695 |
Вес | Блок | кг | 144,25 |
Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин-Макс. | °C | -20 (9)-20 (9) |
Сторона воды | Мин-Макс. | °C | 25--80 |
ГВС | Темп. нар. возд. | Мин-Макс. | °CDB | -20-35 |
Сторона воды | Мин-Макс. | °C | 25--80 |
Хладагент | Тип | R-134а |
Заправка | кг | 3,2 |
Уровень звукового давления | Ном. | дБА | 43 (1) / 46 (2) | 45 (1) / 46 (2) | 46 (1) / 46 (2) |
Ночной тихий режим работы | Уровень 1 | дБА | 40 (1) | 43 (1) | 45 (1) |
Электропитание | Название | V1 |
Фаза | 1- |
Частота | Гц | 50 |
Напряжение | В | 220-240 |
Ток | Рекомендуемые предохранители | А | 25 |
ВНУТРЕННИЙ БЛОК | EKHBRD011ACY1 | EKHBRD014ACY1 | EKHBRD016ACY1 |
Корпус | Цвет | Серый металлик |
Материал | Листовая сталь |
Размеры | Блок | ВхШхГ | | мм | 705x600x695 |
Вес | Блок | кг | 147,25 |
Рабочий диапазон | Нагрев | Темп. нар. возд. | Мин-Макс. | °C | -20 (9)-20 (9) |
Сторона воды | Мин-Макс. | °C | 25--80 |
ГВС | Темп. нар. возд. | Мин-Макс. | °CDB | -20-35 |
Сторона воды | Мин-Макс. | °C | 25--80 |
Хладагент | Тип | R-134а |
Заправка | кг | 3,2 |
Уровень звукового давления | Ном. | дБА | 43 (1) / 46 (2) | 45 (1) / 46 (2) | 46 (1) / 46 (2) |
Ночной тихий режим работы | Уровень 1 | дБА | 40 (1) | 43 (1) | 45 (1) |
Электропитание | Название | Y1 |
Фаза | 3- |
Частота | Гц | 50 |
Напряжение | В | 380-415 |
Ток | Рекомендуемые предохранители | А | 16 |
НАРУЖНЫЙ БЛОК | EMRQ8A | EMRQ10A | EMRQ12A | EMRQ14A | EMRQ16A |
Теплопроизводительность | Ном. | кВт | 22,4 | 28 | 33,6 | 39,2 | 44,8 |
Холодопроизводительность | Ном. | кВт | 20 | 25 | 30 | 35 | 40 |
Размеры | Блок | ВхШхГ | мм | 1.680x1.300x765 |
Вес | Блок | кг | 331 | 339 |
Рабочий диапазон | Нагрев | Мин-Макс. | °CWB | -15-20 |
ГВС | Темп. нар. возд. Мин-Макс. | °CDB | -15-35 |
Охлаждение | Мин-Макс. | °CDB | 10-43 |
Хладагент | Тип | R-410A |
Подсоединение труб | Жидкость | НД | мм | 9,52 | 12,7 |
Газ | НД | мм | 19,1 | 22,2 | 28,6 |
Газ высокого давления | НД | мм | 15,9 | 19,1 | 22,2 |
Длина трубы | Наруж. - Внутр. | Макс. | м | 100 |
Система | Эквив. | м | 120 |
Общая длина трубопроводов | Система | Фактическая | м | 300 |
Уровень звуковой мощности | Нагрев | Ном. | дБА | 78 | 80 | 83 | 84 |
Уровень звукового давления | Нагрев | Ном. | дБА | 58 | 60 | 62 | 63 |
Электропитание | Фаза/Напряжение | В | 3-/380-415 |
|
