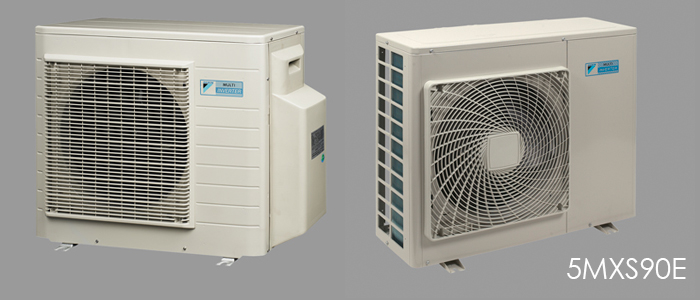

Daikin MXS-E/F/G/H/K
В мультисистеме к одному наружному блоку производительностью от 5 до 9 кВт подключают от 2 до 5 внутренних блоков класса Split и Sky, которые могут быть разного типа, производительности и установлены в разных помещениях. Одновременно они работают только в одном режиме – охлаждения или нагрева, но в каждом помещении можно задать и поддерживать своё значение температуры.
Все наружные блоки оснащены надежным высокоэффективным компрессором DAIKIN SWING.
Широкий ассортимент совместимых с мультисистемой внутренних блоков.
МОДЕЛЬ НАРУЖНОГО БЛОКА | 2MXS40H | 2MXS50H | 3MXS40K | 3MXS52E |
Холодопроизводительность | Номинальная | кВт | 4.0 | 5.0 | 4.0 | 5.2 |
Теплопроизводительность | Номинальная | кВт | 4.4 | 5.7 | 4.6 | 6.8 |
Мощность, потребляемая системой | Охлаждение | Номинальная | кВт | 1.00 | 1.27 | 0.95 | 1.50 |
Нагрев | Номинальная | кВт | 1.10 | 1.31 | 1.10 | 1.70 |
Количество подключаемых внутренних блоков | 2 | 2 | 3 | 3 |
Габариты | (ВхШхГ) | мм | 550x765x285 | 550x765x285 | 735x936x300 |
Вес | кг | 38 | 42 | 49 | 49 |
Уровень звукового давления | Охлаждение | Номинальный | дБА | 47 | 48 | 46 | 46 |
Нагрев | Номинальный | дБА | 48 | 50 | 47 | 47 |
Трубопровод хладагента | длина: | общая / до вн. блока | м | 30 / 20 | 30 / 20 | 50 / 25 | 50 / 25 |
перепад высот | между вн. и нар. | м | 15 | 15 | 15 | 15 |
между блоками | между внутренними | м | 7.5 | 7.5 | 7.5 | 7.5 |
диаметр труб | жидкость / газ | мм | 6.4x2 / 9.5x2 | 6.4x2 / 9.5x1:12.7x1 | 6.4x3 / 9.5x3 | 6.4x3 / 9.5x2; 12.7x1 |
Диапазон рабочих температур | Охлаждение | от ~ до | °C, сух. терм. | 10~46 | -10~46 |
Нагрев | от ~ до | °C, вл.терм. | -15 | 15.5 | -15~24 | |
Хладагент | R-410A |
Электропитание (V/W) | В | 1~, 220-240 В, 50 Гц |
МОДЕЛЬ НАРУЖНОГО БЛОКА | 3MXS68G/ 4MXS68F | 4MXS80E | 5MXS90E |
Холодопроизводительность | Номинальная | кВт | 6.8 | 8.0 | 9.0 |
Теплопроизводительность | Номинальная | кВт | 8.6 | 9.6 | 10.4 |
Мощность, потребляемая системой | Охлаждение | Номинальная | кВт | 2.22 | 2.56 | 2.65 |
Нагрев | Номинальная | кВт | 2.40 | 2.60 | 2.67 |
Количество подключаемых внутренних блоков | 4 | 4 | 5 |
Габариты | (ВхШхГ) | мм | 735x936x300 | 770x900x320 |
Вес | кг | 58 | 72 | 73 |
Уровень звукового давления | Охлаждение | Номинальный | дБА | 48 | 48 | 52 |
Нагрев | Номинальный | дБА | 49 | 49 | 52 |
Трубопровод хладагента | длина: | общая / до вн. блока | м | 50 / 25; 60 / 25 | 70 / 25 | 75 / 25 |
перепад высот | между вн. и нар. | м | 15 | 15 | 15 |
между блоками | между внутренними | м | 7.5 | 7.5 | 7.5 |
диаметр труб | жидкость / газ | мм | 6.4x3 / 9.5x1; 12.7x2 / 6.4x4 / 9.5x2; 12.7x2 | 6.4x4 / 9.5x1; 12.7x1 / 15.9x2 | 6.4x5 / 9.5x2; 12.7x1;15.9x2 |
Диапазон рабочих температур | Охлаждение | от ~ до | °C, сух. терм. | -10~46 |
Нагрев | от ~ до | °C, вл.терм. | -15~ | 15.5 | |
Хладагент | R-410A |
Электропитание (V/W) | В | 1~, 220-240 В, 50 Гц |
Внутренние блоки, применяемые в системе
Наружные блоки | Настенный | Канальный |
FTXG-J | FTXS-K | CTXS-K | FTXS-G | FTX-JV | FDXS-F | FBQ-C8 |
25 | 35 | 50 | 20 | 25 | 35 | 42 | 50 | 15 | 35 | 60 | 71 | 20 | 25 | 35 | 25 | 35 | 50 | 60 | 35 | 50 | 60 |
2MXS40H | | | | | | | | | | | | | | | | | | | | | | |
2MXS50H | | | • | | | | • | • | | | | | | | | | | | | | | |
3MXS40K | | | | | | | | | | | | | | | | • | • | | | • | | |
3MXS52E | | | | | | | | | | | | | | | | | | | | | | |
3MXS68G | | | | | | | | | | | • | | | | | | | | | | | |
4MXS68F | | | | | | | | | | | • | | | | | | | | | | | |
4MXS80E | | | | | | | | | | | • | • | | | | | | | | | | |
5MXS90E | | | | | | | | | | | • | • | | | | | | | | | | |
Наружные блоки | Напольный | Универсальный | Кассетный | Кассетный 600х600 | Подпотолочный |
FVXG-K | FVXS-F | FLXS-B | FCQG-F* | FFQ-C | FHQ-C |
25 | 35 | 50 | 25 | 35 | 50 | 25 | 35 | 50 | 60 | 35 | 50 | 60 | 25 | 35 | 50 | 60 | 35 | 50 | 60 |
2MXS40H | • | • | • | • | • | | • | • | | | | | | | | | | | | |
2MXS50H | | | | | | | | | | | | | | • | • | • | | | | |
3MXS40K | | | | | | | | | | | • | | | • | • | | | • | | |
3MXS52E | | | | | | | | | | | | | | | | | | | | |
3MXS68G | | | | | | | | | | | | | | | | | | | | |
4MXS68F | | | | | | | | | | | | | | | | | | | | |
4MXS80E | | | | | | | | | | | | | | | | | | | | |
5MXS90E | | | | | | | | | | | | | | | | | | | | |
|
