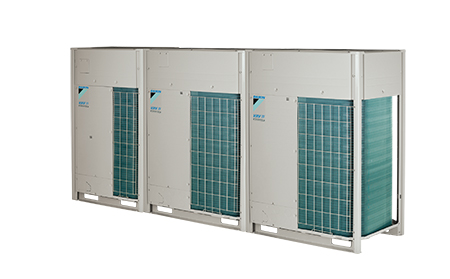

Daikin RXYQQ-T RQCEQ-P


Daikin предоставляет владельцам систем на хладагенте R-22 возможность провести модернизацию этих систем для работы на экологически безопасном фреоне R-410A. При этом должна быть произведена замена только наружных блоков, следовательно, монтаж и пусконаладочные работы будут проводиться без прекращения деятельности фирм и организаций, размещенных в здании.

В процессе модернизации осуществляются следующие мероприятия:

  • заменяется наружный блок;
  • заменяется BS-блок;
  • существующая трубопроводная сеть проверяется на утечки и вакуумируется;
  • происходит автоматическая дозаправка системы, в течение которой одновременно происходит очистка системы от остатков масла и загрязнений.

Благодаря усовершенствованной технологии теплового насоса и более современному хладагенту R-410A энергоэффективность установки может быть увеличена до 70%.

Возможность увеличить производительность системы и добавить внутренние блоки без замены трубопровода.

Более простой монтаж по сравнению с установкой новой системы благодаря модульной конструкции и возможности сохранить трубопровод предыдущей системы.

Почему необходимо проводить модернизацию систем на хладагенте R-22?

Модернизация устаревшей системы на хладагенте R-22 до серии VRV®-Q на хладагенте R-410A существенно повышает ее энергоэффективность: производительность на охлаждение может быть увеличена вплоть до 70% благодаря инновационной технологии изменения температуры кипения хладагента. Увеличение энергоэффективности сокращает потребление энергии, снижаются эксплуатационные расходы. Помимо всего прочего, R-410A более эффективен по сравнению с R-22. Он также оказывает минимальное влияние на окружающую среду, не истощает озоновый слой.

Преимущества модернизации системы по сравнению с установкой новых систем:

  • монтаж и пусконаладочные работы могут проводиться без прекращения производственной деятельности фирм и организаций, размещенных в здании;
  • система получает новую гарантию;
  • более высокая надежность;
  • показатели длин трасс и перепадов высот новой системы лучше, чем у старых VRV®;
  • сохраняются трубопроводная, электрическая и коммуникационная сети, системы центрального управления, внутренние блоки.

Технические характеристики

  R22 R-407C R-410A
Суммарная длина трасс, не более м 350 - 300
Максимальная длина трассы от наружного блока до внутреннего, не более м 100 100 120
Максимальная эквивалентная длина трассы от наружного блока до внутреннего, не более м 125 150 150
Максимальная длина трассы от 1-го рефнета до внутреннего блока м 40 40 40
Максимальный перепад высот между наружный блок выше внутреннего м 50 50 50
внутренним и наружным блоками наружный блок ниже внутреннего м 40 40 40
Максимальный перепад высот между внутренними блоками м 15 15 15
Максимальный перепад высот между модулями наружного блока м 4 5 5



НАРУЖНЫЙ БЛОК (БАЗОВЫЕ МОДУЛИ) RXYQQ8T RXYQQ10T RXYQQ12T RXYQQ14T RXYQQ16T RXYQQ18T RXYQQ20T
Производительность (л. с.) HP 8 10 12 14 16 18 20
Номинальная производительность Oхлаждение кВт 22.4 28.0 33.5 40.0 45.0 50.0 56.0
Нагрев кВт 25.0 31.5 37.5 45.0 50.0 56.0 63.0
Номинальная потребляемая мощность Oхлаждение кВт 5.21 7.29 8.98 11.0 13.0 14.7 18.5
Нагрев кВт 5.51 7.38 9.10 11.2 12.8 14.4 17.0
Энергоэффективность Oхлаждение EER 4.30 3.84 3.73 3.64 3.46 3.40 3.03
Нагрев COP 4.54 4.27 4.12 4.02 3.91 3.89 3.71
Максимальное количество блоков в системе 64
Суммарный индекс поризводительности подсоединяемых внутренних блоков Мин. 125 150 175 200 225 250
Макс. 280 325 390 455 520 585 650
Размеры (ВхШхГ) мм 1685x930x765 1685x1240x765
Вес кг 187 194 305 314
Уровень звукового давления Охлаждение дБА 58 61 64 65 66
Диапазон рабочих температур Охлаждение °CDB -5 - 43
Нагрев °CWB -20-15.5
Хладагент R-410A
Диаметры трубопроводов жидкость мм 9.52 12.7 15.9
газ мм 19.1 22.2 28.6
Электропитание В 3-; 400 В; 50 Гц

НАРУЖНЫЙ БЛОК RXYQQ22T RXYQQ24T RXYQQ26T RXYQQ28T RXYQQ30T RXYQQ32T
Производительность (л. с.) HP 22 24 26 28 30 32
Базовый модуль RXYQQ8   1
RXYQQ10T 1
RXYQQ12T 1   1 1 1
RXYQQ14T     1
RXYQQ16T   1   1   1+1
RXYQQ18T         1
RXYQQ20T
Номинальная производительность Охлаждение кВт 61.5 67.4 73.5 78.5 83.5 90.0
Нагрев кВт 68.0 75.0 82.5 87.5 93.5 100.0
Номинальная потребляемая мощность Охлаждение кВт 16.3 18.2 20.0 22.0 23.7 26.0
Нагрев кВт 16.5 18.3 20.3 21.9 23.5 25.6
Энергоэффективность Охлаждение EER 3.78 3.70 3.68 3.57 3.53 3. 50
Нагрев COP 4.19 4.10 4.06 4.00 3.98 3.90
Максимальное количество блоков в системе 64
Минимальная сумма индексов 275 300 325 350 375 400
Максимальная сумма индексов 715 780 845 910 975 1040
Диапазон рабочих температур Охлаждение °CDB -5 - 43
Нагрев °CWB -20 - 15
Хладагент   R-410A
Диаметры трубопроводов жидкость мм 15.9 19.1
газ мм 28.6 34.9 41.3




НАРУЖНЫЙ БЛОК RXYQQ34T RXYQQ36T RXYQQ38T RXYQQ40T RXYQQ42T
Производительность (л. с.) HP 34 36 38 40 42
Базовый модуль RXYQQ8     1
RXYQQ10T     1 1 1
RXYQQ12T       1
RXYQQ14T
RXYQQ16T 1 1     1+1
RXYQQ18T 1     1
RXYQQ20T   1 1
Номинальная производительность Охлаждение кВт 95.0 101.0 106.4 111.5 118.0
Нагрев кВт 106.0 113.0 119.5 125.0 131.5
Номинальная потребляемая мощность Охлаждение кВт 27.7 31.5 31.0 31.0 33.3
Нагрев кВт 27.2 29.8 29.9 30.9 33.0
Энергоэффективность Охлаждение EER 3. 40 3.20 3.43 3.60 3.54
Нагрев COP 3.90 3.80 4.00 4.05 3.99
Максимальное количество блоков в системе 64
Минимальная сумма индексов 425 450 475 500 525
Максимальная сумма индексов 1105 1170 1235 1300 1365
Диапазон рабочих температур Охлаждение °CDB -5 - 43
Нагрев °CWB -20 - 15
Хладагент R-410A
Диаметры трубопроводов жидкость мм 19.1
газ мм 28.6 34.9 41.3



НАРУЖНЫЙ БЛОК RQСEQ280P RQСEQ360P RQСEQ460P RQСEQ500P RQСEQ540P
Производительность (л. с.) HP 10 13 16 18 20
Базовый модуль RQEQ-P 140 1+1   1+1 1
180   1+1 1 1+1 1+1+1
212
Номинальная производительность Охлаждение кВт 28.0 36.0 45.0 50.0 54.0
Нагрев кВт 32.0 40.0 52.0 56.0 60.0
Номинальная потребляемая мощность Охлаждение кВт 7.04 10.3 12.2 13.9 15.5
Нагрев кВт 8.00 10.7 13.4 14.7 16.1
Энергоэффективность Охлаждение EER 3.98 3.48 3.77 3.61 3.48
  Нагрев ОТ 4.00 3.72 3.89 3.80 3.72
Максимальное количество блоков в системе 21 28 34 39 43
Суммарная производительность внутренних блоков в системе (50-130%) кВт 14-36.4 18-46.8 23-59.8 25-65 27-70.2
Уровень звукового давления (ном.) Охлаждение дБА 57 61 62 63
Диапазон рабочих температур Охлаждение °CDB         -5
Нагрев °CWB         -20-
Хладагент R-410A
Диаметр труб жидкость мм 9.52 12.7   15.9
газ мм 22.2 25.4 28.6
газ выс. давл. мм 19.1   22.2
Электропитание В 3-; 400 В; 50 Гц




НАРУЖНЫЙ БЛОК RQСEQ636P RQСEQ712P RQСEQ744P RQСEQ816P RQСEQ848P
Производительность (л. с.) HP 22 24 26 28 30
Базовый модуль RQEQ-P 140   1 1
180   1+1 1 1
212 1+1+1 1 1+1 1+1+1 1+1+1+1
Номинальная производительность Охлаждение кВт 63.6 71.2 74.4 81.6 84.8
Нагрев кВт 67.2 78.4 80.8 87.2 89.6
Номинальная потребляемая мощность Охлаждение кВт 21.9 21.2 23.3 27.1 29.2
Нагрев кВт 17.7 20.7 21.2 23.1 23.6
Энергоэффективность Охлаждение EER 2.90 3.36 3.19 3.01 2.90
  Нагрев ОТ 3.79 3.80 3.81 3.77 3.79
Максимальное количество блоков в системе 47 52 56 60 64
Суммарная производительность внутренних блоков в системе (50-130%) кВт 31.8-82.7 35.6-92.6 37.2-96.7 40.8-106 42.4-110
Уровень звукового давления (ном.) Охлаждение дБА 64 63 64 65 66
Диапазон рабочих температур Охлаждение °CDB 43
Нагрев °CWB 15.5
Хладагент R-410A
Диаметр труб жидкость мм 15.9   19.1
газ мм 28.6 34.9
газ выс. давл. мм   25.4   28.6
Электропитание В 3-; 400 В; 50 Гц



БАЗОВЫЙ МОДУЛЬ RQEQ140P RQEQ180P RQEQ212P
Размеры (ВхШхГ) мм 1680x635x765
Вес кг 175 179
Уровень звукового давления (ном.) Охлаждение дБА 54 58 60
Хладагент R-410A
Электропитание В 3-; 380-415В; 50Гц
