EAH ... Ka


Высокоэффективные чиллеры воздушного охлаждения с винтовыми компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 289 до 1166 кВт - 2 контура.

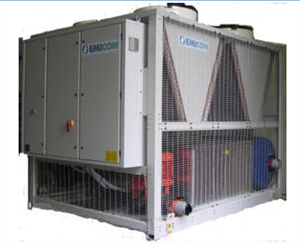

Чиллеры с воздушным охлаждением Air Performa EAH series очень компактные устройства и позволяют уменьшить место установки и вес.

Они предназначены для наружной установки и особенно хорошо подходят для охлаждения воды в системах кондиционирования или промышленного применения, и, благодаря хладагенту, а также специальному производству, они могут достичь среднего значения EER около 4,0.

2-х контурная серия

Благодаря доступным различных опции, эти машины могут быть легко адаптированны для установки во многих местах.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

EAH... Ka стандартная версия

Режим эксплуатации (стандартные единицы):

ВОЗДУХ: от 15 до 45°C

ВОДА (из испарителя): от 5 до 15°C - не подходит для гликоля

Опции

Модульная рама из оцинкованной и соответствующим образом окрашенной в RAL 7035 стали, для противостояния внешним агрессивным воздействиям. Компрессоры и основные компоненты расположены в техническом отсеке, таким образом, чтобы быть полностью на виду.

Полу-герметичные винтовые компрессоры оснащен ступенями производительности, тепловое защитой двигателя, обогревателем масляного картера и монитором фаз. Смазки компрессора принудительного типа, без насоса и для предотвращения попадания масла в контур охлаждения, компрессоры оснащены масло отделителем. Для электродвигателя предусмотрено снижение пускового тока, в этом случае, двигатель оснащается автоматическим устройством частичной пусковой нагрузки и механической блокировкой переключателей пускового контроля, для предотвращения случайного короткого замыкания (опции DS и PW).

Кожухо трубный испаритель с перегревом, с двумя холодильными контурами и одним водяным контуром, с очень низкими перепадами давления.

Кожухо-трубный испаритель сделан из углеродистой стали и медных труб, изолированные крупно-ячеистым полиуретаном. Некоторые пластиковые элементы и антикоррозионные перегородки расположены внутри корпуса, таким образом, чтобы позволить правильно распределить воду и сделать змеевик труб особенно прочным и без вибраций, даже в случае очень больших потоков воды.

Высоко эффективный теплообменник с медной трубкой и специально гофрированными алюминиевыми пластинами для большей эффективности.

Подходящего размера с широкой поверхностью теплообмена, что позволяет работать установке и при очень высоких температурах воздуха. Благодаря их «V» образному расположению, а также увеличением общей эффективности, габаритные размеры стали более компактными. По желанию, в случае установки в агрессивных средах, существует несколько видов защиты теплообменника.

Низко оборотные осевые вентиляторы, непосредственного типа, с 6-8 полюсными электродвигателями в комплекте с встроенной защитой от перегрузки, электронно сбалансированные, низкий уровень звука от лопастей крыльчатки и защитная решетка безопасности. По желанию, они доступны с регулировкой скорости вращения вентиляторов (опция ВТ).

Холодильный контур состоит из клапана ТРВ , фильтра осушителя, смотрового окна, термостата, манометров, и датчиков высокого и низкого давления,запорным клапаном на жидкостной линии, запорным клапаном на разгрузке компрессора.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. Оснащен системой монитора фаз для предотвращения включения компрессора в противоположную сторону. Микропроцессор оснащен дисплеем.

Микропроцессор управления установлен на внутренней защищенной панели, контролирует температуру охлажденной воды, рабочие параметры, ошибки системы, удаленное управление и мониторинг, оснащен счетчиком наработки часов компрессора.
