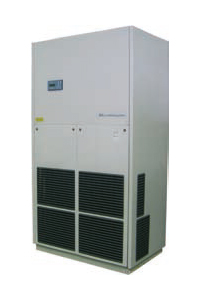

ED.… .SF..K / UV…SF


Описание и технические характеристики

Линейка прецизионных кондиционеров с системой free-cooling, моноблочная ( серия ED.P ….SF) или с выносным конденсатором (серия ED.A … SF) или с теплообменником на охлажденной воде (серия UV…SF) Особенно подходит для применения в технологических центрах, центрах обработки данных, в центрах телекоммуникаций и в таких приложениях, где важно сохранить тепло-влажностные характеристики постоянными на протяжении всего года, для обеспечения правильной работы оборудования установленных в этих местах .

В зависимости от холодопроизводительности, они доступны с 1 и 2 контурами охлаждения.

Благодаря их технологически продвинутому дизайну, эти прецизионные кондиционеры могут контролировать температуру окружающей среды и влажность с удивительно высокой точностью. Все регулировки холодопроизводительности до требуемых параметров к комнате, осуществляются автоматически микропроцессором.

Высокие технологии достигаются благодаря использованию лучших компонент доступных на рынке, что позволяет машинам работать долгое время без рекламаций.

Данные машины легко установить на ограниченных пространствах и получить легкий доступ для обслуживания с передней стороны.

Всё производимое оборудование тщательно собирается и тестируется на заводе, также осуществляется заправка азотом и маслом.

Эти устройства доступны в следующим вариантах:

Моноблочная версия

ED.P … SF.E.K. вытеснение воздуха

ED.P … SF.U.K верхняя раздача

ED.P … SF.D.K нижняя раздача

Сплит версия с выносным конденсатором

ED.A … SF.E.K вытеснение воздуха

ED.A … SF.U.K верхняя раздача

ED.A ….SF.D.K нижняя раздача

С теплообменником на охлажденной воде

UV…SF.E вытеснение воздуха

UV…SF.U верхняя раздача

UV…SF.D нижняя раздача

Режим эксплуатации: окружающая температура от 20 до 37°C.

Опции

Корпус изготавливается из несущей рамы и внутренние части изготовлены из сварных стальных профилей, что делает корпус прочным и подходит для экстремальных условий транспортировки и монтажа. Закрывающие панели прикрепленные к раме легко демонтируются, изготавливаются из листовой стали и окрашены эпоксидными красками (RAL 7035 - апельсиновая корка) , внутри обшиты звукоизоляционным материалом, снижая общий уровень звука устройства и повышая герметичность. Легкий доступ к основным компонентам позволяет осуществлять более точные регулировки и облегчает доступ для проведения регламентных работ по обслуживанию, так и для экстренных работ по обслуживанию.

Для серии ED.A SF и ED.P SF ,Высокоэффективные спиральные компрессоры (EER 3,7 ), с низким уровнем шума, встроенной тепловой защитой, установлен на резиновые виброопоры, поставляется с подогревом картера.

Будучи в 2-х контурной версии, в случае возникновения проблем на одном из контуре, 50% работы устройства гарантируется в любом случае.

Для ED.A SF и ED.P SF , Теплообменник испарителя прямого расширения, изготавливается из медных трубок с алюминиевым оребрением, определенного размера с широкой поверхностью теплообмена и низким воздушным сопротивлением, для обеспечения эффективного теплообмена и уменьшения потерь давления с воздушной стороны.

Для серии ED.P SF, теплообменник конденсатора с медными трубками и алюминиевым оребрением.

Для UV серии, охлаждающий контур из медных трубок и алюминиевых ребер, это подходящего размера с широкой поверхностью теплообмена и низким воздушным сопротивлением, для эффективного теплообмена и снижения падения давления.

Центробежные вентиляторы с низко-оборотными алюминиевыми лопастями, статически и динамически сбалансированны, с электродвигателем напрямую соединенный с внешним ротором и с защитой от перегрева двигателя. Вентиляторы закреплены на опору для снижения передачи вибрации на раму. Они оснащены сигналом низкого воздушного потока которые, с помощью реле давления, останавливают работу блока в случае проблем с вентиляторами. Для ED.P, скорость вращения регулируется соответствующим электронным прессостатические устройством, контролирующим давление конденсации.

Встроенная система free-cooling , использование наружного воздуха, пропорции контролируются сервоприводом, с возможностью одновременной работы компрессора(для ED.A …SF и ED.P …SF) и фри-куллинга.

Поддон для конденсата, изготовлен из алюминия, устанавливается под испарителем, оснащен трубкой для отвода конденсата.

Воздушные фильтры с возможностью влажной очистки- эффективность F4 – они сделаны из синтетического волокна, в подходящем металлическом корпусе.

Холодильный контур (для ED ) состоит из: медных труб с изоляцией конденсата на линии всасывания, терморегулирующего вентиля, клапанов высокого и низкого давления, предохранительного клапан высокого давления,фильтр осушитель, смотровое стекло.

Электрическая панель в соответствии с нормами СЕ, защищенная панель отделяющая от воздушного потока и снабжена: главным выключателем, автоматическими выключателями, выносными переключателями, предохранительным выключателем двигателя,дополнительными контурами низкого напряжения и терминалом пользователя.

Микропроцессор управления установлен на внутренней защищенной панели и оснащен счетчиком наработки часов компрессора.
