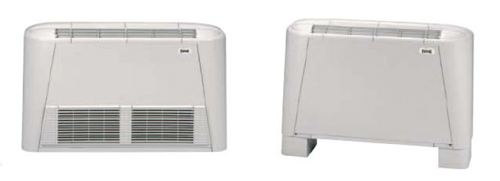

Фанкойл Ferroli TOP FAN PLUS


Описание и технические характеристики

Доступные комплектации

Тип установки

  • VM-B Воздухозаборник снизу
  • VM-F Воздухозаборник в передней части
  • VN Встраиваемая в потолок, 6 скоростей
  • VN-3V Встраиваемая в потолок, 3 скорости

Теплообменники

3R 3 – рядные

4R 4 - рядные

Технические характеристики установки VB

Фанкойлы соответствует директиве по машинному оборудованию 89/392 ЕЭС и приложениям 91/368 ЕЭС, 93/44 ЕЭС, 93/68 ЕЭС, директивам по низковольтному оборудованию 72/23 ЕЭС и директивам по электромагнитной совместимости 89/36 ЕЭС.

Фанкойл является неавтономной локальной установкой для обработки воздуха в помещении во время летнего сезона (змеевик снабжается холодной водой) и во время зимнего сезона (змеевик снабжается горячей водой). Данные установки пригодны для монтажа внутри помещения, являются очень компактными и их конфигурация достаточно гибкая для удовлетворения требований самых высококвалифицированных разработчиков.

Клиент или проектировщик могут выбрать версии с корпусом и воздухозаборником в нижней части (версия VM-B) или с воздухозаборником в передней части, либо версию без корпуса для встраивания в потолок с вентилятором с 6 скоростями для короткого воздуховода (версия VN) или с вентилятором с 3 скоростями. Тщательная разработка основных компонентов, утонченный дизайн и универсальность установки делает ее пригодной для любого типа монтажа в жилом, коммерческом или промышленном помещении. Для монтажа необходимо установить только электрические и гидравлические соединения.

Характеристики конструкции

НЕСУЩАЯ КОНСТРУКЦИЯ: из гальванизированного листового металла необходимой толщины. В задней части имеются пазы для крепления установки.

ТЕПЛООБМЕННИК: ступенчато расположенные ряды медных трубок для повышения теплообмена и 3 или 4 рядами алюминиевых ребер, которые закреплены посредством механического расширения труб. На коллекторах предусмотрены вентиляционные клапаны, отверстия для дренажа воды и корпус для датчика температуры подаваемой воды. Соединения расположены на левой стороне панели (если смореть на аппарат спереди). Предусмотрена возможность поворота змеевика.

ПОДДОН ДЛЯ СБОРА КОНДЕНСАТА: для предотвращения коррозии изготовлен из термопластика, допускает вертикальный и горизонтальный монтаж установки.

Дренажные отверстия предусмотрены с обеих сторон.

МОТОР ВЕНТИЛЯТОР (версии VM-B, VM-F и VN-3V): имеющий три скорости электромотор защищен от перегрузок при помощи всегда работающего конденсатора, напрямую соединен с вентиляторами и опирается на упругие опоры. Двухходовые центробежные вентиляторы оборудованы длинными лопастями для обеспечения высокой скорости потока воздуха при низкой скорости вращения.

МОТОР ВЕНТИЛЯТОР (версии VN): элекромотор имеет 6 скоростей, одну или три из которых можно выбрать во время монтажа для настройки скорости расхода и напора в соответствии с характеристиками системы и обеспечения небольшой длины воздуховода в соответствии с характеристиками изделия.

ВОЗДУШНЫЙ ФИЛЬТР: восстановление осуществляется простой промывкой водой. В версии VM-B оборудован пластиковой направляющей для упрощения извлечения. В версии VM-F расположен в передней нижней части решетки воздухозаборника. В версиях VN и VN-3V оборудован каркасом и проволочным ситом.

КОРПУС (только для VM-B и VM-F): частично из листовой стали с эпоксидным покрытием для защиты от коррозии и частично из защищающего от ультрафиолетового излучения термопластика. В верхней части имеются изготовленные из защищающего от ультрафиолетового излучения термопластика вентиляционные отверстия и дверца для доступа к панели управления. В версии VM-F также имеется передняя решетка из защищающего от ультрафиолетового излучения термопластика для всасывания воздуха.
