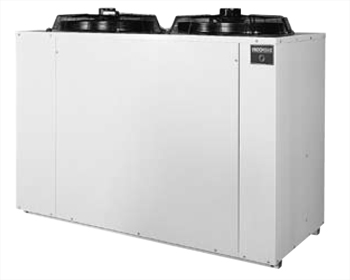

GPE ... K (от 34 до 78 кВт - 1 контурный)


Тепловой насос воздушного охлаждения для 4-трубных систем

Описание и технические характеристики

Холодопроизводительность от 34 до 78 кВт - 1 контурный.

Данные машины GPE.K серия устанавливаются там, где необходимо производство холодной и теплой воды одновременно. Особенность данных машин группы «Polyvalent» является удовлетворение всем потребностям, независимо от погодных условий.

Четырехтрубные тепловые насосы с раздельными и разными контурами, оснащены водяным/холодильным конденсатором/рекуператором для каждого холодильного контура, вполне способный заменить воздушный/охлаждающий теплообменник и производить теплую воду, когда необходимо

РЕЖИМЫ РАБОТЫ

РЕЖИМ 1: Режим охлаждения

Когда не требуется производство теплой воды, машина работает как водяной чиллер и производит только холодную воду. В таком автономном режиме и для процесса охлаждения, используются теплообменники и испаритель с воздушным охлаждением ребер теплообменника.

РЕЖИМ 2: Режим охлаждения с рекуперацией тепла

Когда так же требуется производство теплой воды, машина может работать как водяной чиллер с рекуперацией тепла и производить теплую воду одновременно, без дополнительных затрат и потребления электроэнергии на нагрев. В этом случае для завершения цикла охлаждения, испаритель и конденсатор с водяным охлаждением/рекуперации, где происходит процесс конденсации , применяется как теплообменники.

РЕЖИМ 3: Режим теплового насоса

Машина работает как тепловой насос, когда требуется производство теплой воды. В таком режиме, для совершения цикла охлаждения, где происходит процесс конденсации, в качестве теплообменника используются ребра теплообменника конденсатора (как испарителя) и водяное охлаждением конденсатора.

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C.

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус Оцинкованные стальная рама и панели, окрашенные в цвет RAL 7032.

Отсек с компрессором полностью закрыт и соответствующим образом изолирован от воздушного потока, а внутри отсека, компрессор и основные компоненты размещены таким образом, чтобы облегчить доступ для сервисных операций. Для ультра-малошумных версии, он покрыт звукоизолирующим материалом. Внешние панели легко разбираются, позволяя удобный доступ в обслуживание. При необходимости, гидравлический модуль (резервуар и насосная группы) устанавливается снаружи, без изменения габаритных размеров.

Высоко-эффективныйспиральный компрессор (EER 3.37), с пониженным уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера.

Наружный теплообменник конденсатора с медной трубкой и алюминиевыми ребрами для большей эффективности. Подходящего размера с широкой поверхностью теплообмена, позволяет работать установке при очень высоких температурах воздуха. По желанию, в случае установки в агрессивных средах, имеется несколько защитных исполнении.

Пластинчатый испаритель из нержавеющей стали AISI 316, с трубками различной формы для достижения высокого коэффициента теплообмена.

Его конструкция позволяет равномерное распределение воды, совместимые перепады давления. Теплообменник оснащен крупно-ячейстым изоляционным материалом, в комплекте с нагревателя антифриза и переключателем потока воды.

Пластинчатый рекуператор / конденсатор из нержавеющей стали AISI 316, с трубками различной формы для достижения высокого коэффициента теплообмена. Его конструкция позволяет равномерное распределение воды, совместимые перепады давления.

Низкооборотные осевые вентиляторы, непосредственно соединены с электродвигателем, с защитой от перегрева, с малошумными профилированными лопастями и защитной сеткой.

Холодильный контур изготовлен из медных или стальных труб и состоит из: терморегулирующий вентиль, соленойдный клапан для изменения режимов работы, фильтр-осушитель, смотровое окно, клапаны на жидкостной линии, предохранительные клапаны, запорные клапаны, датчики высокого и низкого давления и манометры.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели и оснащен счетчиком наработки часов компрессора.
