HPS (High Performance Split)


Блоки HPS представляют собой новейшие высокопроизводительные воздушные кондиционеры типа «сплит», специально разработанные для обеспечения требуемых климатических условий в различных технологических помещениях, в особенности таких, как BTS и Node B для сетей мобильной связи.

  • Эффективность, компактность, гибкость установки

Высокая экономичность кондиционеров этого типа достигается за счет эффективной подачи и распределения воздуха внутри помещения. Благодаря использованию компонентов с высоким коэффициентом полезного действия и компактности усовершенствованной системы свободного охлаждения обеспечивается существенная экономия электроэнергии и используемого пространства. Широкий диапазон различных версий блоков данного семейства делает эту модель исключительно гибкой: конфигурация HSP может быть специально подобрана с учетом всех требований установки (уровень шума, диапазон рабочих условий и т.п.) и необходимых возможностей (свободное охлаждение, аварийное охлаждение, нагрев и т.п.).

  • Распределение воздуха

Блоки HPS подают холодный воздух прямо вниз в проходы между стойками непосредственно к отверстиям, через которые он попадает к оборудованию. Забор воздуха производится из наиболее нагретой области помещения — из_под потолка, куда поднимается от стоек нагретый воздух. Таким образом сводится к минимуму перемешивание холодного воздуха, подаваемого кондиционером, и горячего воздуха из стоек, что существенно повышает холодопроизводительность. В результате такого способа подачи и забора воздуха обеспечивается требуемая температура внутри стоек, высокая эффективность охлаждения оборудования и отсутствие в помещении зон перегрева.

  • Экономия электроэнергии и места в помещении

Использование дополнительного режима свободного охлаждения позволяет останавливать компрессор и использовать наружный воздух для охлаждения участка. В результате существенно сокращаются расходы электроэнергии на поддержание климатических условий на участке. Модулируемая заслонка (0–100%) дает возможность постоянно удерживать температуру в помещении на уровне заданного контрольного значения. Не требуется никаких дополнительных устройств: новейшая система свободного охлаждения позволяет оставлять неизменным объем блока.

  • Существенное увеличение надежности системы

Узлы связи удаленного доступа должны производить передачу данных непрерывно, для этого необходимо постоянно поддерживать в помещениях узлов требуемые климатические условия. Таким образом надежность работы кондиционера становится не просто «желательным», но жизненно необходимым условием. Современная конструкция, использование новейших компонентов, таких как спиральный компрессор, вентиляторы с лопатками специальной формы, тщательный расчет геометри теплообменников и потока воздуха, обеспечивают бесперебойную работу блока 24 часа в день, 365 дней в году. Дополнительного повышения надежности работы участка можно добиться, предусмотрев в блоке функцию аварийного охлаждения: при перебоях сетевого питания кондиционер подпитывается от альтернативного источника — либо от аккумуляторных батарей, либо от генератора.

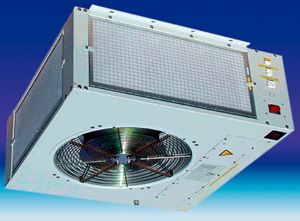

Внутренний блок HPSE кассетного (потолочного) типа



Модель HPSE + HPSC 06 08 10 12 14
Тип монтажа внутреннего блока Монтаж к потолку
Основное электропитание 230 / 1N / 50 400 / 3N / 50 400 / 3N /50 400 / 3N / 50 400 / 3N / 50
Аварийное электропитание = 48 В или ~230 / 1N / 50
Производительность
Полная холодопроизводительность кВт 6,4 8,1 10,1 12,5 14,6
Ощутимая холодопроизводительность(1) кВт 6,4 8,1 10,1 12,5 14,6
Компрессор — мощность потребления(1) кВт 1,7 2,2 3,0 3,7 4,6
Вентилятор конденсатора мощность потребления(1) кВт 0,24 0,24 0,12 0,15 0,15
Вентилятор испарителя мощность потребления(1) кВт 0,18 0,35 0,35 0,33 0,33
Расход воздуха в испарителе м3/ч 1510 2360 2360 2770 2750
Максимальный расход воздуха в конденсаторе м3/ч 2970 2970 6300 5675 5675
Наружный уровень звукового давления(2) дБ(А) 48,5 48,5 52 54 56
Уровень звукового давления в помещении(2) дБ(А) 58 62,5 62,5 63 63
Максимальная наружная температура(3) °С 52 50 50 50 50
Хладагентный контур
Тип компрессора / количество Спиральный / 1
Хладагент R407C
Расширительное устройство Термостатический клапан
Вентилятор испарителя
Количество / тип / полюса 1 / осевой / 4
Привод / защита мотора Прямой / IP44 Прямой / IP54
Вентилятор конденсатора
Количество / тип / полюса 1 / осевой / 6 2 / осевой / 6
Привод / защита мотора Прямой / IP54
Система управления Варьируемая скорость
Фильтрация воздуха
Тип фильтра / эффективность Гофрированный/ G3
Нагрев
Электрический нагрев (дополнительно) кВт 1,5 4,5
Корпус блока
Каркас Гальванизированная сталь
Покрытие Полиэстер RAL7035
Тип изоляции / толщина / мм Полиуретан, класс А1 / 10
Ширина модуля испарителя мм 800 900
Глубина модуля испарителя мм 800 900
Высота модуля испарителя мм 310 375
Вес модуля испарителя кг 50 53 53 58 58
Ширина модуля конденсатора мм 920 920
Глубина модуля конденсатора мм 390 390
Высота модуля конденсатора мм 840 1190
Вес модуля и конденсатора кг 80 82 97 103 111



(1) Для следующих условий: внутри помещения 30 °С, 35% RH; наружная температура 35 °С.

(2) Измерения производились при наружной температуре 35 °С на расстоянии 2 м от блока в условиях свободного пространства.

(3) Cоответствует температуре в помещении 30 °С.
