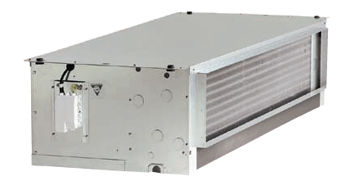

Канальные вентиляционные установки с центробежными вентиляторами Emicon ETD ...


Описание и технические характеристики

Производительностью от 4 до 51 кВт.

Канальные вентиляционные установки для ETD серии в состоянии удовлетворить различные требования на рынке кондиционирования.

Эти устройства оснащены центробежными вентиляторами и подразумевается непосредственная установка на канал.

Возможные версии:

ETD...стандартная версия

Опции

РАМА

Сделана из оцинкованной листовой стали, высокой толщины для отличной прочностью и функциональности в том числе внешние кронштейны для безопасной и простой фиксации. Внутри покрыт звукоизоляционным и термозащитным материалом высокого качества.

ТЕПЛООБМЕННИК

Из медных трубок с алюминиевым оребрением, выполненное в специальной и инновационной форме профиля для улучшения теплообмена. В большинстве случаев находится на левой стороне устройства (с учетом стороне выхода воздуха) и с двумя клапанами выпуска воздуха. При необходимости, возможно расположение на правой стороне. Теплообменник снабжен сливом конденсата в поддон.

ВЕНТИЛЯТОР

Центробежные вентиляторы с двух-стороним всасом, рабочие колеса из алюминия, сбалансированные статически и динамически, с 1 Ф прямым подключением двигателя с повышенной защитой. 3 скорости вращения.

Основные компоненты

AD Гидравлические подсоединения / расположены с правой стороны

BC Дополнительный теплообменник для 4-х трубной установки

BR Дополнительный поддон

FX Воздушный фильтр

FXa Воздушный фильтр с активированным углем

JA Прямой пленум на раздаче воздуха

JB Изолированный пленум под 90°

JC 90° пленум на заборе воздуха

JE Пленум воздухозаборника с отверстиями для фитингов и воздушного фильта

JF Пленум на раздаче воздуха с заслонкой

JG Антивибрационные

JH Прямой пленум на всасывание воздуха

JI Соединительный фланец

K22 ВКЛ/ВЫКЛ 2-ходовой клапан для 2-трубных систем

K32 ВКЛ/ВЫКЛ 3-ходовой клапан для 2-трубных систем

K24 ВКЛ/ВЫКЛ 2-ходовой клапан для 4-трубных систем

K34 ВКЛ/ВЫКЛ 3-ходовой клапан для 4-трубных систем

PB Насос для откачки конденсата

PR Приток свежего воздуха (max 33%)

RE Электротэн

SI Карта интерфейса для контроля 4 машин одним термостатом

T0 Термостат низкой температуры воды

T3 Пульт дистанционного управления с: ручным вкл/выкл, летнее / зимнее ручным переключателем, 3 ступенчатая механическая коробка переключателя

T4 Программируемое дистанционное электронное управление

T5 Программируемое электронное управление с инфракрасного дистанционного пульта управления (не для RE)

V2 Закрытые клапана для 2-х трубной системы

V4 Запорный клапан для 4-трубных систем
