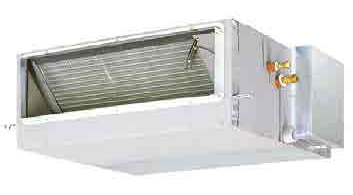

Канальный высоконапорный блок Sakata


Минимум пространства для монтажа

Высота блоков менее 270 мм позволяет легко осуществить монтаж в небольшом пространстве под подвесным потолком (модели 2,2 - 7,1 кВт)

Система фильтрации

Фильтр входит в базовую комплектацию блока.

Организация воздухообмена

Подача воздуха в помещение по системе воздуховодов свободной конфигурации с наивысшим уровнем комфорта.

Возможен подмес свежего воздуха.

Гибкость и возможность монтажа в разнообразных условиях

Опции

  • дренажный насос (опция)
  • ИК приемник

Технические характеристики





Модель SCDH-22MS-V SCDH-28MS-V SCDH-36MS-V SCDH-43MS-V SCDH-50MS-V SCDH-56MS-V
Электропитание В, ф, Гц ~ 220-240 В, 1 фаза, 50 Гц
Номинальная холодопроиводительность Btu/ч 7500 9600 12300 14700 17100 19100
кВт 2.2 2.8 3.6 4.3 5.0 5.6
Номинальная теплопроизводительность Btu/ч 9600 11300 14300 16700 19100 22200
кВт 2.8 3.3 4.2 4.9 5.6 6.5
Уровень звукового давления (выс.-средн.-низ.) дБ(А) 33-31-29 33-31-29 33-31-29 33-31-29 33-31-29 34-32-30
Размеры блока (Высота х Ширина х Глубина) мм 270 х 650+75х720 270 х 650+75 х 720 270 х 650+75 х 720 270 х 650+75 х 720 270 х 900+75 х 720 270 х 900+75 х 720
Вес нетто кг 25 25 25 25 34 34
Хладагент R410A
Расход воздуха м3/ч 480/420/360 480/420/360 780/660/540 780/660/540 900/780/660 900/780/660
Внешнее статическое давление Па 30 30 30 30 30 30
Фреоновые магистрали жидкость мм (дюйм) 06.35 (1/4) 06.35 (1/4) 06.35 (1/4) 06.35 (1/4) 06.35 (1/4) 06.35 (1/4)
Газ мм (дюйм) 012.7 (1/2) 012.7 (1/2) 012.7 (1/2) 012.7 (1/2) 015.88 (5/8) 015.88 (5/8)
Метод соединения Вальцовка
Дренажный патрубок VP25 VP25 VP25 VP25 VP25 VP25
Объем упаковки м3 0.21 0.21 0.21 0.21 0.27 0.27

Модель SCDH-63MS-V SCDH-71MS-V SCDH-84MS-V SCDH-90MS-V SCDH-112MS-V
Электропитание В, ф, Гц ~ 220-240 В, 1 фаза, 50 Гц
Номинальная холодопроиводительность Btu/ч 21500 24200 28700 30700 38200
кВт 6.3 7.1 8.4 9.0 11.2
Номинальная теплопроизводительность Btu/ч 25600 29000 32800 34100 44400
кВт 7.5 8.5 9.6 10.0 13.0
Уровень звукового давления (выс.-средн.-низ.) дБ(А) 36-34-32 36-34-32 41-39-34 41-39-34 43-40-36
Размеры блока (Высота х Ширина х Глубина) мм 270 х 900+75 х 720 270 х 900+75 х 720 350 х 900+75 х 800 350 х 900+75 х 800 350 х 900+75 х 800
Вес нетто кг 34 34 44 44 44
Хладагент R410A
Расход воздуха м3/ч 960/840/720 960/840/720 1600/1400/1150 1600/1400/1150 1600/1400/1150
Внешнее статическое давление Па 30 30 60 60 60
Фреоновые магистрали жидкость мм (дюйм) 06.35 (1/4) 09.53 (3/8) 09.53 (3/8) 09.53 (3/8) 09.53 (3/8)
Газ мм (дюйм) 015.88 (5/8) 015.88 (5/8) 015.88 (5/8) 015.88 (5/8) 015.88 (5/8)
Метод соединения Вальцовка
Дренажный патрубок VP25 VP25 VP25 VP25 VP25
Объем упаковки м3 0.27 0.27 0.38 0.38 0.38



Модель SCDH-142MS-V SCDH-160MS-V SCDH-224MS-Y SCDH-280MS-Y
Электропитание В, ф, Гц ~ 220-240 В, 1 фаза, 50 Гц ~ 380-415 В, 3 фазы, 50 Гц
Номинальная холодопроиводительность Btu/ч 48500 54600 76500 95600
кВт 14.2 16.0 22.4 28.0
Номинальная теплопроизводительность Btu/ч 55600 61400 85300 107500
кВт 16.3 18.0 25.0 31.5
Уровень звукового давления (выс.-средн.-низ.) дБ(А) 44-41-36 43-40-37 52 54
Размеры блока (Высота х Ширина х Глубина) мм 350х1300+75х800 350х1300+75х800 470 х 1060 х 1120 470 х 1250 х 1120
Вес нетто кг 56 56 94 106
Хладагент R410A
Расход воздуха м3/ч 2100/1750/1150 2150/1800/1550 3480 4650
Внешнее статическое давление Па 60 60 100 100
Фреоновые магистрали жидкость мм (дюйм) 09.53 (3/8) 09.53 (3/8) 09.53 (3/8) 09.53 (3/8)
Газ мм (дюйм) 015.88 (5/8) 015.88 (5/8) 019.05 (3/4) 022.2 (7/8)
Метод соединения Вальцовка Пайка
Дренажный патрубок VP25 VP25 VP25 VP25
Объем упаковки м3 0.52 0.52 0.90 1.06
