Комнатный вариант увлажнителя Carel humiFog


Описание и технические характеристики



Комнатный вариант исполнения увлажнителя humiFog представляет собой адиабатическую систему, распыляющую влагу непосредственно в увлажняемом помещении. Еще одной важной особенностью увлажнителя является адиабатическое охлаждение: увлажнитель humiFog, рассчитанный на испарение 250 кг влаги/ч, способен охладить воздух с эквивалентной холодопроизводительностью 175 кВт, потребляя не более 1,15 кВт электроэнергии.

Благодаря низкому уровню энергопотребления, высокой производительности и низким эксплуатационным расходам увлажнитель humiFog идеально подходит для непосредственного увлажнения и охлаждения воздуха промышленных площадей, в которых вырабатывается большое количество физического тепла.

Состав компонентов системы

К основным компонентам системы увлажнения относятся:

  • насосная установка;
  • система распределения и распыления воды:
    • вентиляторные распределители для помещений,
    • форсунки,
    • питательные/сливные соленоидные клапаны,
    • соединительные шланги и фитинги; система обработки воды на основе обратного осмоса (опция для итальянского рынка).

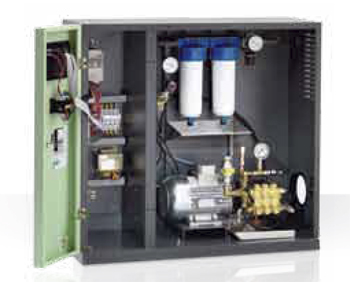

Насосная установка для непосредственного увлажнения воздуха в помещении

Насосная установка, используемая для непосредственного увлажнения воздуха в помещении, оснащена объемным насосом с постоянной частотой вращения, который создает давление воды до 70 бар. Для поддержания постоянного давления при изменении расхода воды используется специальный регулировочный клапан.

Встроенный контроллер полностью управляет работой агрегата при помощи встроенных датчиков давления воды на входе и выходе, температуры воды и ее электропроводимости. Кроме того, он способен самостоятельно регулировать уровень влажности воздуха в помещении при помощи подключаемого датчика влажности. В качестве альтернативы, влажность может регулироваться по сигналу, поступающему от внешней системы управления. Производительность регулируется непосредственно агрегатом humiFog при помощи ступенчатой модуляции. CAREL предлагает установки производительностью 60, 120, 180, 250, 350 и 500 кг/ч (индивидуальное исполнение – до 5000 кг/ч). Возможно мульти-зональное исполнение системы с размещением распределительных линий в разных помещениях. В этом случае насосная установка выполняет функцию генератора воды с постоянным давлением, а работа линий распределения в разных помещениях регулируется внешними контроллерами.

Установка для всех типов помещений

Увлажнитель humiFog идеально подходит для обеспечения непосредственного увлажнения в помещениях, так как, поддерживая постоянное давление 70 бар, он вырабатывает сверхмелкие капли размером 10 – 15 мкм, которые мгновенно поглощаются воздухом, увлажняя и охлаждая его одновременно. Факел распыла тонкодисперсного аэрозоля имеет коническую форму и требует определенного количества времени и расстояния для полного испарения. Это зависит от параметров воздуха в помещении: к примеру, при температуре 20 °C, относительной влажности 50% и нулевой подвижности воздуха распыляемые капли воды будут двигаться по параболической траектории. При этом некоторые капли до момента испарения будут успевать проходить путь до 2,5 м по горизонтали и до 4 м по вертикали. Это означает, что при установке увлажнителя следует соблюдать определенные требования по высоте монтажа во избежание намокания предметов, машинного оборудования и попадания капель воды на работающий персонал. Если соблюдение данных требований невозможно, CAREL рекомендует использовать вентиляторные распределители, которые благодаря воздушной подушке, создаваемой встроенным тангенциальным вентилятором, направляют факел распыла аэрозоля по горизонтальной траектории.
