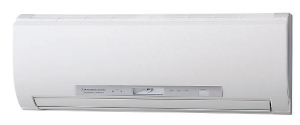

Кондиционер Mitsubishi Electric MSZ-FD VA


Серия Deluxe была разработана специально для внутреннего рынка Японии и одновременно стала поставляться в страны Европы. Особое внимание при разработке этой серии уделялось равномерному обогреву и охлаждению комнаты. Датчик I SEE позволяет избежать холодной зоны у пола (например, у поверхности пола в детской комнате), создает максимальный комфорт, а также снижает потребление электроэнергии.

Система очистки воздуха Dual Plasma позволяет эффективно избавиться от неприятных запахов, пыли и аллергенов. Активный фильтр (двойная плазма): улавливает мельчайшие частицы из воздуха, устраняет запахи, разлагает формальдегид, выделяемый мебелью.

  • Рекордно высокий уровень энергоэффективности позволяет использовать кондиционер круглые сутки, не заботясь о стоимости электроэнергии. Самые современные методы, положенные в основу инверторной технологии новых систем серии FD, позволили увеличить энергоэффективность на 20%. Коэффициент призводительности систем превышает значение 5.0 для модели MSZ-FD25VA в режиме как охлаждения, так и обогрева, что обеспечивает низкое электропотребление прибора.
  • Высокая теплопроизводительность. Разработан и освоен в производстве специальный двухроторный компрессор марки «SNB130FGBH». Два диаметрально расположенных ротора улучшают баланс компрессорного механизма, уменьшают вибрацию и шум компрессора, а также продлевают его рабочий ресурс. Новые модели серии «ДЕЛЮКС FD» оснащены компрессором с большим запасом производительности (обычно компрессор с индексом производительности «130» применяется в моделях холодопроизводительностью 5.0 – 6.0 кВт). Этот запас используется для организации «бустерных» режимов: для быстрого начального охлаждения или обогрева помещения, а также для быстрого проведения оттаивания наружного теплообменника в режиме теплового насоса.
  • Низкий уровень шума — 20 дБ. Для обеспечения бесшумной работы диаметр вентилятора увеличен до 106 мм, что позволяет достичь необходимого расхода воздуха при меньшей линейной скорости движения лопастей. Кроме того, оптимизирована конструкция лопастей, изменена форма теплообменника.
  • Легкоразборный корпус внутреннего блока для удобства очистки.
  • Значительные возможности по длине магистрали хладагента и перепаду высот.
  • Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка магистралей.
  • Инфракрасный датчик I SEE сканирует температуру поверхности пола и определяет зону, в которой температура существенно отличается от целевого значения.
  • Кондиционер серии FD оснащен режимом уничтожения плесени методом «озонового душа», который стерилизует и дезодорирует внутреннюю поверхность кондиционера. Атомарный кислород, образующийся в результате разложения озона, разрушает клеточные мембраны микроорганизмов, что приводит к их гибели.

Наружные блоки



Инверторные технологии
Системы кондиционирования воздуха Mitsubishi Electric с инвертором автоматически подстраиваются под изменяющееся количество теплоты, поступающее в помещение. Оптимальное регулирование производительности компрессора обеспечивает не только комфортное поддержание температуры в режимах охлаждения и нагрева воздуха, но и экономию электроэнергии. Компании Mitsubishi Electric удается сочетать в своем оборудовании мощь, комфорт и максимально возможную на сегодняшний день экономичность.
Контроль «ощущаемой температуры»
Инфракрасный датчик температуры I SEE сканирует температуру поверхности пола в секторе 150°. Система управления рассчитывает температуру, воспринимаемую человеком. Обычно кондиционеры измеряют температуру воздуха на входе во внутренний блок, который часто располагают достаточно высоко. В результате температура в нижней зоне помещения не всегда оказывается комфортной. Датчик I SEE дистанционно измеряет температуру в нижней зоне, что особенно удобно, например, в детской комнате.
Двойная плазменная очистка
Система фильтрации Dual Plasma благодаря своему принципу работы улавливает пыль микро- и нанометрового диапазона, а также многие ароматические соединения. Принцип работы плазменно-каталитического фильтра основан на ионизации молекул, распаде крупных молекул в сильном электрическом поле и нейтрализации радикалов в присутствии катализатора.
Использование фреонопроводов R22 для новых систем R410A
Обычно если надо заменить старый кондиционер, работавший на фреоне R22, на новый на фреоне R410A, весь трубопровод должен быть тоже полностью заменен. Почему? На пути простой замены существуют несколько препятствий. Во-первых, несовместимость минерального масла, применяемого в старых отслуживших свой срок системах, с хладагентами, на базе которых строятся современные системы кондиционирования воздуха. Во-вторых, диаметры трубопроводов могут отличаться от тех, которые приняты в новом оборудовании. И, в-третьих, сечение и количество жил электрического кабеля может не соответствовать требованиям новой установки.

Статор электродвигателя с обмоткой сосредоточенного типа
Статор характеризуется использованием обмотки сосредоточенного типа, а также специальной структуры полюсов статора, называемой «Poki Poki Core». Такая обмотка может быть уложена на сердечник в развернутом состоянии. Разработанный компанией Mitsubishi Electric способ изготовления двигателей существенно улучшает их эффективность.
Двигатели постоянного тока вентиляторов
Для уменьшения электропотребления во внутренние и наружные блоки кондиционеров устанавливаются высокоэффективные бесконтактные двигатели постоянного тока для привода вентиляторов. Ротор такого двигателя имеет внешний постоянный магнит, расположенный на поверхности ротора. Эти двигатели обладают повышенным крутящим моментом на малых оборотах, что позволило снизить скорость вращения вентиляторов и уменьшить шум от внутреннего и наружного блоков.
Ротор электродвигателя из редкоземельного металла (компрессор)
Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в несколько раз превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора сложной формы и статора повышает мощность и уменьшает электропотребление двигателя.
PAM (амплитудно–импульсная модуляция)
Применение амплитудно-импульсной модуляции PAM позволило максимально приблизить ток в цепи питания инверторной системы к синусоидальной форме, устранив более высокие гармоники. Минимальный сдвиг фаз между напряжением и током обеспечивает, практически, активный характер нагрузки и соответствует коэффициенту мощности близкому к идеальному (98%).
Труба с внутренней накаткой
При изготовлении теплообменников применяется более дорогая труба, имеющая внутреннюю накатку, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.
Зональное охлаждение или нагрев
Инфракрасный датчик I SEE сканирует температуру поверхности пола только в выбранной зоне и определяет область, в которой температура существенно отличается от целевого значения. Этот режим обеспечивает комфортное зональное кондиционирование помещения, а также снижает потребление электроэнергии.
Режим «Econo Cool»
Известно, что повышение целевой температуры всего на 2°C в режиме охлаждения позволяет снизить потребление электроэнергии на 20%. Для того чтобы человек не заметил повышение температуры и продолжал чувствовать себя комфортно, предусмотрен особый алгоритм работы жалюзи.


Ярко-белый цвет декоративных панелей
Пластиковые и металлические элементы декоративных панелей имеют ярко-белый цвет, который хорошо сочетается с цветовой гаммой любого интерьера.
Автоматическая заслонка
Горизонтальная воздушная заслонка автоматически закрывается при отключении кондиционера. При этом она полностью скрывает отверстие подачи воздуха и элементы системы воздухораспределения.
Качание горизонтальной заслонки
Благодаря режиму качания горизонтальной воздушной заслонки поток воздуха равномерно распределяется по помещению.
Качание вертикальных направляющих
Благодаря режиму качания вертикальных направляющих поток воздуха равномерно подается во все зоны помещения.
Автоматическая скорость вентилятора
По мере приближения к целевой температуре скорость вентилятора внутреннего блока автоматически уменьшается.


24-х часовой недельный таймер
Таймер позволяет организвать автоматическую работу системы кондиционирования в течение недели. Для каждого дня недели может быть задано 4 включения/выключения, а также изменение целевой температуры.
Автоматическая смена режима
Система управления автоматически переключает режимы (охлаждения или нагрев) для поддержания целевой температуры в помещении.
Авторестарт
Автоматический возврат кондиционера в предыдущий рабочий режим после восстановлений электропитания.
Охлаждение при низких температурах
Система управления наружного блока изменяет частоту вращения вентилятора для стабилизации давления конденсации хладагента, что позволяет охлаждать помещение даже при низкой температуре наружного воздуха.
Фиксация режима работы
С помощью DIP-переключателя, расположенного на плате управления наружного блока, режим работы системы может быть фиксирован. Например, пользователи не смогут включать кондиционер летом для нагрева воздуха, или наоборот - зимой в режиме охлаждения.
Пульт управления PAR-21MAA или PAR-30MAA
Предусмотрена возможность подключения пультов PAR-21MAA или PAR-30MAA, которые имеют множество специальных функций, втсоренный 7-дневный таймер, а также русифицированный интерфейс.
Центральное включение/выключение
Приборы такого типа могут быть подключены к центральному контроллеру MAC-821SC-E, который обеспечивает включение и выключение, а также индикацию групп (не более 8).
Групповое управление
Один пульт управления может одновременно задавать рабочие параметры для нескольких систем кондиционирования (до 16).
Подключается к мультисистемам MXZ
Внутренний блок может быть использован в составе инверторных мультисистем на базе наружных блоков MXZ.
Подключение к сигнальной линии M-Net
Приборы такого типа могут быть подключены к сигнальной линии центральных контроллеров мультизональных систем.
Сохранение архива кодов неисправностей
Коды неисправности, зафиксированные при работе системы, заносятся в энергонезависимую память и могут быть проверены в процесе диагностики.
Фланцевые соединения
Фланцевые соединения во многих случаях упрощают монтаж, так как не требуется пайка фреонопроводов.
Разборный корпус для удобства очистки внутренних поверхностей
Основные элементы системы воздухораспределения могут быть сняты для очистки без использования специальных инструментов. Содержание внутренних элементов кондиционера в чистоте способствует поддержанию здорового микроклимата в помещении, а также увеличивает энергетическую эффективность системы.
Самодиагностика (индикация кода неисправности)
При возникновении какой-либо неисправности ее код отображается на пульте управления для удобства диагностики системы.



Внутренний блок MSZ-FD25VA-E1 MSZ-FD35VA-E1 MSZ-FD50VA-E1
Наружный блок MUZ-FD25VA MUZ-FD35VA MUZ-FD50VA
Холодопроизводительность, кВт 2.50 3.50 5.00
Потребляемая мощность (охлаждение), кВт 0.026 0.028
Энергоэффективность (EER) 5.25 4.62
Теплопроизводительность, кВт 3.20 4.00 6.00
Потребляемая мощность (обогрев), кВт 0.031 0.033
Напряжение питания (В, ф, Гц) 220-240 В, 1 ф, 50 Гц
Рабочий ток, А 0.25 0.27
Расход воздуха (мин), м3/ч 276
Расход воздуха (макс), м3/ч 672
Уровень шума (мин), дБ(А) 20 21
Уровень шума (макс), дБ(А) 42 43
Вес внутреннего блока, кг 12.0
Габариты внутреннего блока (ШхДхВ), мм 798x257x295
Вес наружного блока, кг 12
Габариты наружного блока (ШхДхВ), мм 798х257х295
Диаметр трубок (жидкость) 6.35 (1/4)
Диаметр трубок (газ) 9.52 (3/8) 12.7 (1/2)
Диаметр дренажа 16
Максимальная длина магистрали, м 20
Максимальный перепад высот, м 12
Гарантированный диапазон наружных температур (охлаждение) -10 … +46°C
Гарантированный диапазон наружных температур (обогрев) -20 … +15°C WB
