Мультизональные системы кондиционирования SAKATA SMS


Центральная интеллектуальная система кондиционирования с переменным расходом хладагента Sakata SMS предназначена для создания и поддержания оптимального температурного режима в помещениях офисного и жилого типов. Широкая номенклатура наружных и внутренних блоков, а так же систем управления и диспетчеризации позволяет спроектировать систему кондиционирования на базе оборудования Sakata SMS практически для любого здания.

  • Наружные блоки серии SMSE и SMSL, холодопроизводительностью 8 – 15,5 кВт, идеально подходят для небольших офисных помещений, крупных квартир и коттеджей.
  • Наружные блоки серии SMSM, холодопроизводительностью 25,2 – 135 кВт, предназначены для кондиционирования средних и крупных офисных, жилых и торговых помещений.
  • Системы с наружными блоками серии SMSR с рекуперацией теплоты способны одновременно охлаждать и нагревать воздух в различных помещениях. Холодопроизводительность данных систем в номинальном режиме лежит в диапазоне 22,4 – 150 кВт.
  • Наружные блоки серии SMSW имеют охлаждающийся водой конденсатор. Холодопроизводительность данных блоков в номинальном режиме лежит в диапазоне 8 – 15,5 кВт.

Линейка внутренних блоков представлена следующими моделями: стандартные и компактные 4-хпоточные кассетные блоки, настенные блоки, канальные блоки низко-, средне- и высоконапорные. Номинальная холодопроизводительность внутренних блоков лежит в диапазоне 2,2 – 56 кВт.

Системы управления представлены индивидуальными проводными и инфракрасными пультами, а также групповым проводным пультом управления, таймером на 7 дней и программой центрального управления и диспетчеризации.

Спиральный компрессор с высоким коэффициентом полезного действия

Спиральный компрессор с камерой высокого давления большой мощности включает внутреннюю секцию сепарирования масла, работает с большинством смазочных масел для компрессоров за счет применения внутреннего сепаратора масляной взвеси и конструкции трубы возврата масла. Из компрессора вместе с хладагентом выпускается немного масла, что приводит к дальнейшему повышению производительности. Применение техники противодействия сверхдавлению предотвращает повышение потребления энергии, которое возникает от сверхвысокого давления конденсации, обеспечивает эффектную и устойчивую работу.

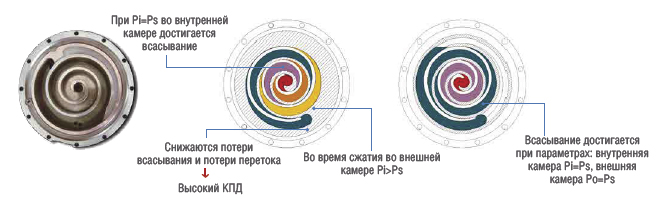

Эксклюзивная технология Asymmetric Scroll

Ассиметричная конструкция спирали компрессора эффективно снижает потери вызванные перетоком хладагента в процессе его всасывания и сжатия, а также повышает производительность и надежность.

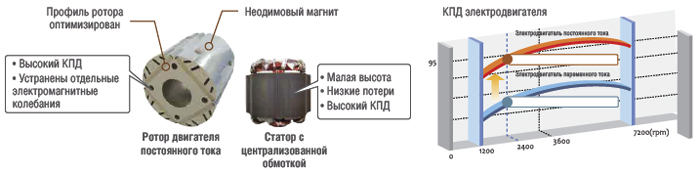

Компрессор с инверторным двигателем постоянного тока

Применение электродвигателя постоянного тока, повышает КПД при работе системы с частичной нагрузкой, так как основную часть времени инверторный компрессор работает на частотах 20~40 Гц. Также в целях подавления электромагнитных помех и обеспечения низкого уровня шума ротор компрессора разделен на две части со смещенными друг относительно друга полюсами.

Контроль возврата масла в компрессор, для повышения надежности

Высокоэффективная система сепарирования масла

Благодаря двухступенчатой системе сепарирования масла достигается высокая надежность системы и гарантируется достаточное количество масла для смазки компрессора.

Технология уравнивания масла между наружными блоками

Применение спирального компрессора с внутренней функцией маслянного сепарирования, эффективный внешний масляный сепаратор, аккумулятор, интеллектуальная технология контроля уровня масла поддерживает уровень масла в рабочем диапазоне, что гарантирует стабильность и надежность системы и не требует дополнительного маслоуравнивающего контура при многоблочных конфигурациях систем.

Быстрый старт в режиме обогрева

Благодаря комбинации плавного пуска инверторного компрессора и запуску компрессора с постоянной частотой вращения, система может мгновенно достигать 100% производительности и быстро реагировать на потребность в нагреве (в качестве примера приведена система мощностью 135 кВт).

Оптимизированный режим разморозки

Снижено количество включений и сокращено время работы режима разморозки.

  • Благодаря сравнению температуры окружающей среды и температуры теплообменника, микропроцессор точно вычисляет необходимое время разморозки.
  • Благодаря управлению частотой вращения вентилятора наружного блока, электронному терморегулирующему вентилю и изменению частоты компрессора сокращены количество и продолжительность циклов оттайки.

Распределение нагрузки между наружными блоками

Регулирование времени работы каждого наружного блока обеспечивает снижение нагрузки на компрессоры. Таким образом повышается надежность и срок службы каждого блока.

Широкий диапазон рабочих температур

Данное оборудование способно работать в широком диапазоне рабочих температур, что значительно расширяет функциональную гибкость системы.

25-ти ступенчатая регулировка скорости вентилятора

Двигатель постоянного тока с 25-ю ступенями работы позволяет точно достичь необходимый в данный момент расход воздуха, через теплообменник наружного блока.

Высокое внешнее статическое давление вентиляторов наружного блока

Высокоэффективный осевой вентилятор, разработанный с помощью компьютерного анализа рабочей среды, метода конечных элементов и аэродинамического моделирования, имеет оптимизированные углы атаки лопастей, а также особую форму диффузора, что позволяет работать при более высоком статическом давлении и обеспечивает качественную циркуляцию воздуха.

  • Применение высокоэффективного вентилятора позволяет снизить энергопотребление двигателя
  • Статическое давление до 60 Па

Новый высокоэффективный конденсатор

В новом высокоэффективном конденсаторе используются медные трубы диаметром 7,0 мм, с внутренней спиральной нарезкой, которая в совокупности с новым оребрением обеспечивает высокую эффективность оборудования. Кроме того, новое оребрение существенно снижает сопротивление потоку воздуха, что способствует более равномерному и полному теплообмену и улучшению теплопередачи. Кроме того уменшается слой инея при обмерзании теплообменника, в зимний период, что повышает теплопроизводительность системы.

Оптимизированный поток хладагента

Специально спроектированный поток хладагента позволяет значительно повысить эффективность теплообменника.

Двойное резервирование работы

Функция резервирования предотвращает полную остановку функицонирования системы двумя способами:

  1. В случае выхода из строя одного из наружных блоков, остальные наружные блоки объединенные в эту же фреоновую магистраль переводятся в экстренный режим работы.
  2. В случае выхода из строя одного из компрессоров, второй компрессор этого же наружного блока может быть переключен в экстренный режим работы.

Автоматический перезапуск системы

Система управления непрерывно ведет запись рабочих параметров. При сбое в электропитании все рабочие параметры сохраняются в памяти. При возобновлении подачи питания система автоматически запустится и выйдет на режим работы, в котором находилась до сбоя. Кроме того, сохраняется возможность ручного перезапуска.

Гибкий монтаж фреоновых трубопроводов

  • Фактическая длина магистрали: 165 м
  • Перепад высот между внутренними блоками: не более 15 м
  • Перепад высот между наружным и внутренними блоками: не более 50 м (если наружный блок выше внутренних)
  • Перепад высот между наружным и внутренним блоками: не более 40 м (если наружный блок ниже внутренних)
  • Длина трубопровода от первого разветвителя: не более 90 м

Поэтажный монтаж для высотных зданий

Использование выпускных воздуховодов дает возможность установки наружных блоков внутри здания. Вентилятор наружного блока обеспечивает высокое внешнее статическое давление и выброс воздуха на большое расстояние, что препятствует возврату из-за короткого контура, а также обеспечивает оптимальный воздухообмен и теплопередачу.

Система управления

SWRC-01

  • Охлаждение/Нагрев/Осушение/ Вентиляция/Авто
  • Высокая/Средняя/Низкая/Свинг
  • Температурная уставка/Таймер
  • Очистка фильтра
  • Режим диагностики
  • Индикация кода ошибки

SIRC-01

  • Охлаждение/Нагрев/Осушение/ Вентиляция/Авто
  • Высокая/Средняя/Низкая
  • Свинг
  • Температурная уставка
  • Таймер
  • Очистка фильтра

STRC-01

  • Позволяют работать системе по ранее установленному графику
  • Программируемые 7-дневные интервалы
  • Включение/выключение - до 3-х раз в сутки
  • Запрет локального управления
  • Возможность установки 2-х типов недельных графиков для летнего/ зимнего времени года
  • Функция резервного питания

SCRC-01

  • Общий мониторинг работы системы
  • Управление 160 внутренними блоками
  • Управление 64 группами
  • Охлаждение/Нагрев/Осушение/ Вентиляция/Авто
  • Высокая/Средняя/Низкая/Свинг
  • Температурная уставка
  • Индикация кода ошибки
  • Блокировка пультов управления

Управление E-Master
