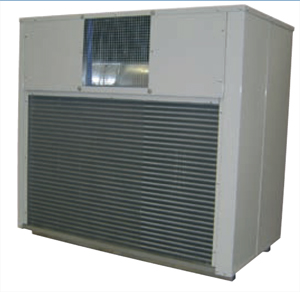

PAE...C K (от 19 до 83 кВт - 1 и 2-х контурные)


Тепловой насос воздушного охлаждения со спиральными компрессорами и центробежными вентиляторами

Описание и технические характеристики

Холодопроизводительность от 19 до 83 кВт - 1 и 2-х контурные.

Тепловой насос воздушного охлаждения с центробежными вентиляторами серии PAE...C K. Предназначены для внутренней установки в составе малых и средних систем кондиционирования воздуха и для использования в составе системы технологического цикла.

Они могут также быть скоплектованы с фанкойлами или терминалами или для охлаждения воды в малых промышленных процессах.

Все они доступны с 1 или 2 холодильными контурами.

В разработке машин учитывались габариты и компактность, для облегчения обслуживания и размещения. Для снижения веса и габаритов, когда машины оснащены аккумуляторным баком и насосной группой разработана возможность отдельно поставить гидромодуль в раме машины Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

Вертикальный поток воздуха

PAE...C K стандартная версия

PAE...C U K ультра тихая версия

Горизонтальный поток воздуха

PAE...C.O K стандартная версия

PAE...C.O U K ультра тихая версия

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C.

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам. При заказе гидромодуля (бак аккумулятор и насосная группа) он устанавливается в нижней части машины в соответствующую секцию.

Высоко-эффективный спиральный компрессор (EER 3,7) с низким уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера. В 2-х контурных системах в случаи выхода из строя одного компрессора, второй работает не останавливаясь, что гарантирует 50% холодопроизводительности в любом случаи.

Теплообменник: в стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре. По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Центробежные вентиляторы типа двойного всасывания с электродвигателем прямого привода и отбалансированными лопастям, оснащен виброопорами и изоляцией на раздаче. Оснащены защитами от перегрузок и короткого замыкания, a так же защитной решеткой. Четырех полюсный трехфазный двигатель с ременной передачей и переменными шкивами. В стандартном исполнении машины имеют вертикальный поток воздуха, по запросу возможно изготовить горизонтальный поток воздуха.

Пластинчатый испаритель из нержавеющей стали AISI 316 , с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.

Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами.

Холодильный контур состоит из 4-ходового клапана, ТРВ, фильтра осушителя, смотрового окна, устройств безопасности, термостата обмерзания, датчики высокого и низкого давления.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели, контролем автоматической системой размораживания на основе управления временем/температурой, комплектуется счетчиком наработки часов компрессора.
