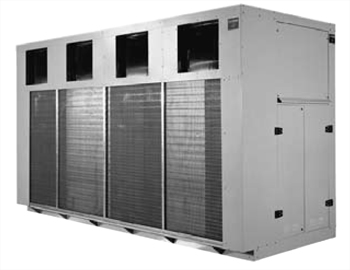

PAE...C K (от 73 до 225 кВт - 2 контурные)


Тепловой насос воздушного охлаждения со спиральными компрессорами и центробежными вентиляторами

Описание и технические характеристики

Холодопроизводительность от 73 до 225 кВт - 2 контурные.

Тепловой насос с воздушным охлаждением серии PAE...C K, с центробежными вентиляторами, предназначены для внутренней установки для охлаждения малых и средних систем и для коммерческого использования Так же могут быть использованы с фанкойлами, терминальными устройствами или для охлаждения воды в промышленных процессах.

Все они доступны с 2 охлаждающими контурами.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях.

Весь спектр оснащен секцией компрессоров, позволяя быстрый и легкий доступ к обслуживанию машин.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

Вертикальный поток воздуха

PAE...C K стандартная версия

PAE...C U K ультра тихая версия

Горизонтальный поток воздуха

PAE...C.O K стандартная версия

PAE...C.O U K ультра тихая версия

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C.

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус Оцинкованные стальная рама и панели, окрашенные в цвет RAL 7032.

Отсек с компрессором полностью закрыт и соответствующим образом изолирован от воздушного потока, а внутри отсека, компрессор и основные компоненты размещены таким образом, чтобы облегчить доступ для сервисных операций. Для ультра-малошумных версии, он покрыт звукоизолирующим материалом. Внешние панели легко разбираются, позволяя удобный доступ в обслуживание. При необходимости, гидравлический модуль (резервуар и насосная группы) устанавливается снаружи.

Высоко-эффективныйспиральный компрессор (EER 3.37), с пониженным уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера. Будучи 2х контурам, в случае возникновения проблем на одном из контуров, 50% производительности устройства гарантируется в любом случае.

Наружный теплообменник конденсатора с медной трубкой и алюминиевыми ребрами для большей эффективности. Подходящего размера с широкой поверхностью теплообмена, позволяет работать установке при очень высоких температурах воздуха. По желанию, в случае установки в агрессивных средах, имеется несколько защитных исполнении.

Центробежные вентиляторы типа двойного всасывания с электродвигателем прямого привода и отбалансированными лопастям, оснащен виброопорами и изоляцией на раздаче. Оснащены защитами от перегрузок и короткого замыкания , a так же защитной решеткой. Четырех полюсный трехфазный двигатель с ременной передачей и переменными шкивами. В стандартном исполнении машины имеют вертикальный поток воздуха, по запросу возможно изготовить горизонтальный поток воздуха.

Кожухотрубный испаритель с 2-мя холодильными контурами, из углеродистой стали и медных труб, изолированный полиуритановым пенным материалом.

Холодильный контур состоит из: 4-ходового клапана, фильтра осушителя, смотрового окна, термостата, манометров, и датчиков высокого и низкого давления,запорным клапаном на жидкостной линии, запорным клапаном на разгрузке компрессора.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели, контролем автоматической системой размораживания на основе управления временем/температурой, комплектуется счетчиком наработки часов компрессора.
