PAE C...K


Тепловой насос воздушного охлаждения со спиральными компрессорами и центробежными вентиляторами

Описание и технические характеристики

Холодопроизводительность от 11 до 17 кВт - 1 контурные.

Тепловые насосы с воздушным охлаждением серии PAE С K наружной установки, предназначены для малых и средних систем кондиционирования, в гражданском и коммерческом секторах. В процессе разработке данной серии особое внимание было уделено габаритам и уровеню шума.

Они могут также быть скоплектованы с фанкойлами или терминалами или для охлаждения воды в малых промышленных процессах.

Все они доступны с одним охлаждающим контуром.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии с вертикальным потоком воздуха:

PAE...C K стандартная версия

PAE...C PS K с гидромодулем

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

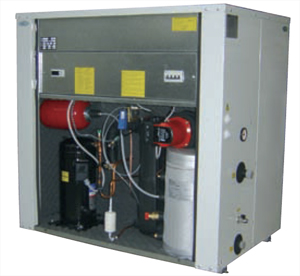

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам. Для версии PS гидромодуль устанавливается на дно машины в соответствующую секцию и состоит из циркуляционного насоса, аккумуляторного бака, предохранительных клапанов, манометров давления, сбросного клапана, расширительного бака.

Высоко-эффективный спиральный компрессор (EER 3,7) с низким уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера.

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре.По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Центробежные вентиляторы типа двойного всасывания с электродвигателем прямого привода и низкого уровня шума оснащены защитами от перегрузок и короткого замыкания , a так же защитной решеткой.

Пластинчатый испаритель из нержавеющей стали AISI 316 , с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.

Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами.

Холодильный контур состоит из 4-ходового клапана, ТРВ, фильтра осушителя, смотрового окна, устройств безопасности, термостата обмерзания, датчики высокого и низкого давления.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели, контролем автоматической системой размораживания на основе управления временем/температурой, комплектуется счетчиком наработки часов компрессора.
