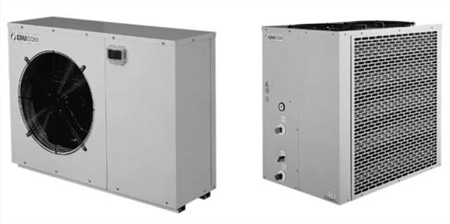

PAE ... K.LT


Тепловой насос воздушного охлаждения для низких температур окружающей среды со спиральными компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительностью от 5 до 15 кВт - 1 контурные.

Тепловые насосы воздушного охлаждения серии PAE K.LT предназначены для наружной установки и хорошо подходят для малых и средних систем кондиционирования воздуха, в жилых и коммерческих секторах.В процессе их разработки, было уделено внимание на компоненты позволяющие зимнюю эксплуатацию вплоть до очень низких температур, также было уделено особое внимание на размеры и уровень звука.

Они могут также быть скоплектованы с фанкойлами или терминалами или для охлаждения воды в малых промышленных процессах.

Все они доступны с одним охлаждающим контуром.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

PAE...M K.LT однофазная стандартная версия

PAE…K.LT трехфазная стандартная версия

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C

ЗИМНИЙ РЕЖИМ: воздух от 20 до -15°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам.

При необходимости, устанавливается гидромодуль без изменения габаритных размеров и в ее состав входят: циркуляционный насос, бак, предохранительный клапан, манометр, выпускными клапанами, продувочный клапан, расширительный бак.

Высоко-эффективный спиральный компрессорпоследнего поколения подходят для тепловых насосов, свысокой производительности при низких температурах окружающей среды и температурой воды на выходе 50°C, с низким уровнем шума, встроенной защитой от перегрева, установлен на резиновые виброопоры, при необходимости поставляется с подогревом картера.

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре. По запросу при установке

в агрессивных средах, производится защитная обработка теплообменника.

Низкооборотистые центробежные вентиляторы, с 6-8 полюсным электродвигателем оснащены защитой от перегрузок, электронной балансировкой, малошумными лопастями и защитной решеткой.

Пластинчатый испаритель из нержавеющей стали AISI 316 , с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.

Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами и в комплекте с нагревателем от замерзания и дифференциальным реле протока воды.

Холодильный контур состоит из 4-ходового клапана, ТРВ, фильтра осушителя, смотрового окна, устройств безопасности, термостата обмерзания, датчики высокого и низкого давления, манометры высокого и низкого давления.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели, контролем автоматической системой размораживания на основе управления временем/температурой, комплектуется счетчиком наработки часов компрессора.
