PAE ...K / PAE ...PS.K


Тепловой насос воздушного охлаждения со спиральными компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 4,7 до 17,2 кВт - 1 контурные.

Тепловые насосы с воздушным охлаждением серии PAE K для наружной установки и предназначены для малых и средних систем кондиционирования, в гражданском и коммерческом секторах. В процессе разработке данной серии особое внимание было уделенно на габаритные размеры и уровень шума.

Они могут также быть скоплектованы с фанкойлами или терминалами или для охлаждения воды в малых промышленных процессах.

Все они доступны в 1 контурном исполнении.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

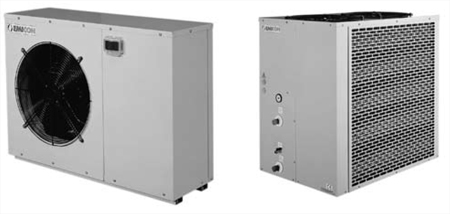

Возможные версии:

PAE...K стандартная версия

Горизонтальный поток воздуха для моделей от 41M до 111

Вертикальный поток воздуха для моделей от 131до 181

PAE...PS K с гидромодулем

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C.

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам. Для версии с размерами от 41 до 101 секция компрессора облицована полиуретаном. Для версий PS от 41 до 101 гидромодуль устанавливается на дно машины в соответствующую секцию и состоит из циркуляционного насоса, аккумуляторного бака, манометров, клапанов, расширительного бака. Для других моделей машина не меняется в размерах.

Высоко-эффективный спиральный компрессор (EER 3,7) с низким уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера. Размер 41М оснащается поршневым компрессором.

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре.По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Низкооборотистые центробежные вентиляторы, с 6-8 полюсным электродвигателем оснащены защитой от перегрузок, электронной балансировкой, малошумными лопастями и защитной решеткой. По запросу возможно установит регулятор скорости вращения вентилятора (опция BT).

Пластинчатый испаритель из нержавеющей стали AISI 316 , с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.

Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами.

Холодильный контур состоит из 4-ходового клапана, ТРВ, фильтра осушителя, смотрового окна, устройств безопасности, термостата обмерзания, датчики высокого и низкого давления, манометры высокого и низкого давления.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели, контролем автоматической системой размораживания на основе управления временем/температурой, комплектуется счетчиком наработки часов компрессора.
