PAE ...K

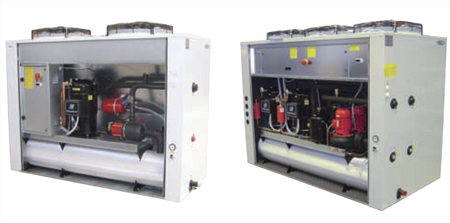

Тепловой насос воздушного охлаждения со спиральными компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 19 до 82 кВт - 1 и 2 контурные.

Тепловые насосы с воздушным охлаждением серии PAE K норужной установки, предназначены для малых и средних систем кондиционирования, в гражданском и промышленном секторах.

В зависимости от холодопроизводительности они доступны с 1 или 2 охлаждающими контурами.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях, а так же когда они оснащены гидромодулем.

Все типоразмеры стандартно оснащены изолированной компрессорной секцией и полностью закрытой внешней рамой.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

PAE...K стандартная версия

PAE...U K сверх тихая версия

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C.

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус Оцинкованные стальная рама и панели, окрашенные в цвет RAL 7032.

Отсек с компрессором полностью закрыт и соответствующим образом изолирован от воздушного потока, а внутри отсека, компрессор и основные компоненты размещены таким образом, чтобы облегчить доступ для сервисных операций. Для ультра-малошумных версии, он покрыт звукоизолирующим материалом. Внешние панели легко разбираются, позволяя удобный доступ в обслуживание. При необходимости, гидравлический модуль (резервуар и насосная группы) устанавливается снаружи, без изменения габаритных размеров.

Высоко-эффективный спиральный компрессор (EER 3,7) с низким уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера. В 2-х контурных системах в случаи выхода из строя одного компрессора, второй работает не останавливаясь, что гарантирует 50% холодопроизводительности в любом случаи.

Наружный теплообменник конденсатора с медной трубкой и алюминиевыми ребрами для большей эффективности. Подходящего размера с широкой поверхностью теплообмена, позволяет работать установке при очень высоких температурах воздуха. По желанию, в случае установки в агрессивных средах, имеется несколько защитных исполнении.

Низкооборотистые центробежные вентиляторы, с 6-8 полюсным электродвигателем оснащены защитой от перегрузок, электронной балансировкой, малошумными лопастями и защитной решеткой. По запросу возможно установит регулятор скорости вращения вентилятора (опция BT, только для летнего режима работы).

Пластинчатый испаритель из нержавеющей стали AISI 316 , с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.

Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами.

Холодильный контур состоит из 4-ходового клапана, ТРВ, фильтра осушителя, смотрового окна, устройств безопасности, термостата обмерзания, датчики высокого и низкого давления.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели, контролем автоматической системой размораживания на основе управления временем/температурой, комплектуется счетчиком наработки часов компрессора.
