PAE ... Kc (от 5,5 до 24 кВт - 1 и 2 контурные)

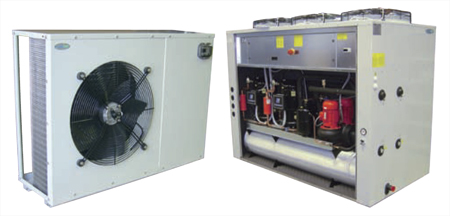

Тепловой насос воздушного охлаждения со спиральными компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 5,5 до 24 кВт - 1 и 2 контурные.

Тепловые насосы с воздушным охлаждением серии PAE Kc для наружной установки предназначены для малых и средних систем кондиционирования, в гражданском и коммерческом секторах. В процессе разработке данной серии особое внимание было уделено габаритам и уровню шума.

Они могут также быть скоплектованы с фанкойлами или терминалами или для охлаждения воды в малых промышленных процессах.

В зависимости от холодопроизводительности они доступны с 1 или 2 охлаждающими контурами.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях, а так же когда они оснащены гидромодулем.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

PAE...Kc стандартная версия

Горизонтальный поток воздуха для моделей от 41 до 111

Вертикальный поток воздуха для моделей от 182 до 222

PAE...PS Kc со встроенным гидромодулем

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам. На версиях с 41 пл 111 секция компрессора изготовлена с применением звукоизолирующих материалов. Для версии PS размеры от 41 до 111 устанавливается на дно машины в соответствующую секцию и состоит из циркуляционного насоса, аккумуляторного бака, манометров, клапанов, расширительного бака. Для других моделей гидромодуль устанавливается внутри машины.

Высоко-эффективный спиральный компрессор (EER 3,7) с низким уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера. В 2-х контурных системах в случаи выхода из строя одного компрессора, второй работает не останавливаясь, что гарантирует 50% холодопроизводительности в любом случаи.

Наружный теплообменник конденсатора с медной трубкой и алюминиевыми ребрами для большей эффективности. Подходящего размера с широкой поверхностью теплообмена, позволяет работать установке при очень высоких температурах воздуха. По желанию, в случае установки в агрессивных средах, имеется несколько защитных исполнении.

Низко оборотные осевые вентиляторы, непосредственного типа, с 6-8 полюсными электродвигателями в комплекте с встроенной защитой от перегрузки, электронно сбалансированные, низкий уровень звука от лопастей крыльчатки и защитная решетка безопасности. По желанию, они доступны с регулировкой скорости вращения вентиляторов (опция ВТ).

Пластинчатый испаритель из нержавеющей стали AISI 316 , с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.

Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами.

Холодильный контур состоит из 4-ходового клапана, ТРВ, фильтра осушителя, смотрового окна, устройств безопасности, термостата обмерзания, датчики высокого и низкого давления.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели, контролем автоматической системой размораживания на основе управления временем/температурой, комплектуется счетчиком наработки часов компрессора.
