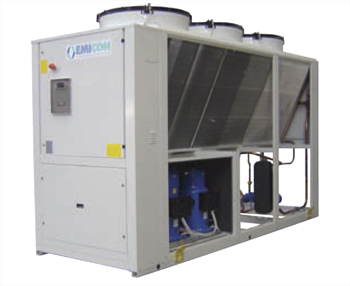

PAE...Kc (от 70 до 420 кВт - 2-х контурные)


Тепловой насос воздушного охлаждения со спиральными компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 70 до 420 кВт - 2-х контурные.

Тепловой насос с воздушным охлаждением серии PAE...Kс, предназначены для наружной установки для использования в системах кондиционирования воздуха.

Каждая группа имеет 2 независимых холодильных контура со спиральными компрессорами R410A

Машины разработаны для поддержания высокого качества охлаждения, благодаря использованию высококачественных компонентов и новых технологий.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Всё производимое оборудование, тщательно собирается и тестируется на заводе, также осуществляется заправка фрионом и маслом.

Возможные версии:

PAE …. Kc – стандартная версия

PAE …. S Kc – малошумная версия

PAE …. U Kc – сверх тихая версия

Для версий S и U, снижение уровня шума осуществляется благодаря расширенным поверхностям теплообменников, шумоизоляционному корпусу компрессора и регуляции скорости вращения вентилятора.

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C.

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) макс. 50°C

Опции

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035.

Спиральные компрессоры для хладагента R410A, работающие в двух независимых контурах охлаждения, в версии тандем или трио. Компрессоры установлены на резиновых виброопорах, оснащены защитой от перегрузки и подогревом картера. Класс IP54. Микропроцессор включает или выключает компрессоры, регулируя таким образом холодопроизводительность.

Пластинчатый испаритель «двух котнтурного» типа, покрытый толстым слоем теплоизоляционного материала. Максимальные рабочие пределы по давлению 10 bar для воды и 32 bar для хладагента.

Теплообменник с микро-ребристыми медными трубами, расположенные в шахматном порядке в блоке с алюминиевым оребрением. Ребра разработаны с высоким коэффициентом теплообмена. Максимальное рабочее давление хладагента составляет 45 бар.

Осевые вентиляторы, с лопастями из алюминия, профиль которых спроектирован так, чтобы не создавать турбулентность воздуха. Они обеспечивают максимальную эффективность с самым низким уровнем шума. Каждый вентилятор снабжен защитной сеткой из стали. Класс IP54. Двигатель вентилятора полностью закрыт и снабжены встроенным термостатом для защиты от перегрузки.

Независимые холодильные контуры, каждый из них с 4-х ходовым клапаном, запорным клапаном для хладагента, датчиком промерзания, запорными вентилями на гидравлической линии, смотровое стекло, фильтр осушитель, устройства защиты со стороны высокого давления хладагента, электронный ТРВ, переключатели высокого и низкого давления.

Электро щит по стандарту 60204-1/IEC 204-1, внутри которого размещены системы управления и компоненты для пуска двигателей, полностью протестирован на заводе. Шкаф для наружной установки, содержащих силовые и контрольные устройства, микропроцессорную электронную плату в комплекте с клавиатурой и дисплеем, для визуализации доступных функций, главный выключатель, изолирующий трансформатор для вспомогательных цепей, автоматические выключатели, предохранители и выключатели для защиты компрессоров и вентиляторов, терминалы для общей тревоги и дистанционное включение / выключение, реле для фазовых последовательностей, возможность для взаимодействия с EMS / BMS систем.
