PAH ... T K

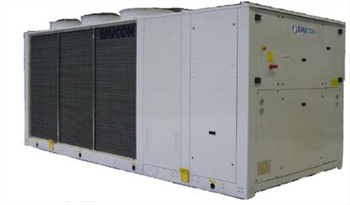

Тепловой насос воздушного охлаждения с винтовыми компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительностью от 205 до 778 кВт - 2 контура.

Тепловые насосы воздушного охлаждения серии PAH.T для наружной установки, предназначены для промышленного применения. Так же они могут быть использованы в средних и больших системах кондиционирования.

Эти устройства стандартно комплектуются корпусом с защитными панелями.

Все они доступны с 2 независимых контурами охлаждения, при необходимости, оснащается аккумуляторным баком, без изменения габаритных размеров.

Благодаря некоторым опциям, данные машины легко могут быть адаптированы к любым объектам.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии с фреоном R407C (K) и R134a (Ka) :

K/ Ka - стандартная версия

S.K/ Ka - малошумная: Увеличенный теплообменник , сниженный расход воздуха, вентиляторы с пониженной скоростью вращения, корпус на компрессорах, изоляция специальными материалами.

U.K/Ka - ультра-малошумная версия: увеличенный теплообменник, вентиляторы с низкой скоростью вращения, корпус компрессора изолирован специальными материалами, вибропоглатители на входе/выходе из компрессора, компрессор установлен на пружинных опорах.

Рабочие условия (стандартные машины):

ЛЕТНИЙ РЕЖИМ: воздух от 15 до 45°C – вода (на выходе испарителя) от 5 до 15°C.

ЗИМНИЙ РЕЖИМ: воздух от 20 до -4°C – вода (на выходе испарителя) max 50°C для R407C - max 55°C для R134a.

Опции

Мощный и компактный выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде. Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам. При необходимости гидромодуль устанавливается во внутрь машины.

Полугермитичные винтовые компрессоры оснащены ступенчатой регулировкой, термальной защитой, подогревом картера и монитором фаз.

Принудительный тип смазки компрессора без насоса, для предотвращения попадания масла в холодильный контур компрессор оснащен маслоотделителем. Для снижения пусковых токов двигательоснащен опцией плавного пуска, и специальными выключателями для предотвращения короткого замыкания (опции DS и PW).

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре. По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Низко оборотные осевые вентиляторы, с 6-8 полюсными электродвигателями в комплекте с встроенной защитой от перегрузки, электронно сбалансированные с низким уровнем шума от лопастей крыльчатки, защитная решетка безопасности. По запросу оснащаются регулировкой скорости вращения вентиляторов (опция ВТ).

Dry expansion кожухо трубный испаритель, 100% противоточного типа с двумя холодильными контурами и одним водяным контуром, с очень низкими перепадами давления. Изготовлен из углеродистой стали и медных трубы,изолирован полиуритановым пенным материалом. Обеспечивает корректное распределение воды, обеспечивая прочность , отсутствие вибраций при высоком потоке воды.

Холодильный контур состоит из: 4-ходового клапана, фильтра осушителя, смотрового окна, термостата, манометров, и датчиков высокого и низкого давления,запорным клапаном на жидкостной линии, запорным клапаном на разгрузке компрессора.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. Оснащен системой монитора фаз для предотвращения включения компрессора в противоположную сторону. Микропроцессор оснащен дисплеем.

Микропроцессор управления установлен на внутренней защищенной панели, контролирует температуру охлажденной воды, рабочие параметры, ошибки системы, удаленное управление и мониторинг , оснащен счетчиком наработки часов компрессора.
