PWH

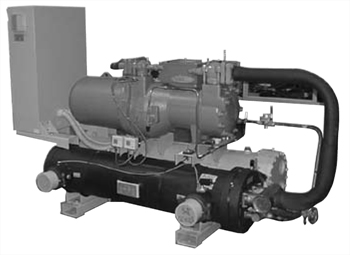

Тепловой насос с водным охлаждением в корпусе с винтовыми компрессорами

Описание и технические характеристики

Холодильная мощность от 74 до 2098 kW - от 1 до 3 контуров.

Тепловые насосы водяного охлаждения серии PWH разработанны для внутренней установки, применяются в промышленных процессах и системах кондиционирования.

В зависимости от холодопроизводительности они доступны с 1 ,2 или 3 охлаждающими контурами.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

ВНИМАНИЕ: машины с инверсией по воде (не по фреону) исполняются заказчиком во время инсталяции

Возможные версии:

PWH...K с R407C фреоном

PWH...Ka с R134a фреоном

Рабочие условия (стандартные машины):

ИСПАРИТЕЛЬ (ВЫХОД): от 5 до 15°C

КОНДЕНСАТОР (ВЫХОД): от 30 до 50°C для R407C - от 30 до 55°C для R134a

Опции

Мощная и компактная рама, изготовлена из стальных профилей (цвет RAL 9005-черный), на которых установлены все основные компоненты. По запросу компрессор может быть в шумозащитном корпусе из стандартных материалов (опция CF) или из специальных материалов (опция CFU), для снижения уровня звукового давления.

Полугермитичные винтовые компрессоры оснащены ступенчатой регулировкой, термальной защитой, подогревом картера и монитором фаз.

Принудительный тип смазки компрессора без насоса, для предотвращения попадания масла в холодильный контур компрессор оснащен маслоотделителем. Для снижения пусковых токов двигательоснащен опцией плавного пуска, и специальными выключателями для предотвращения короткого замыкания (опции DS и PW).

Кожухотрубный испаритель с 2-мя холодильными контурами и 1 водяным, с низким уровнем потери давления. Изготовлен из закаленной стали и медных труб. Пластиковая и антикоррозийная защита установлена внутри испарителя, способствуя корректному распределению воды и надежности конструкции даже при высоком расходе воды.

Кожухотрубные конденсаторы: изготовлены из медных трубок для улучшения коэффициента теплообмена. По запросу доступны конденсаторы для работы с морской водой (опция CA).

Каждый компрессор работает на независимый холодильный контур, соответственно для машин оснащенными несколькими компрессорами. Каждый контур изготовлен из меди и закаленных стальных труб, оснащены ТРВ, фильтром осушителем, смотровым окном, датчиком высокого и низкого, термостатом, не возвратным клапаном, и запирающим клапаном на жидкостной линии.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. Оснащен системой монитора фаз для предотвращения включения компрессора в противоположную сторону. Микропроцессор оснащен дисплеем.

Микропроцессор управления установлен на внутренней защищенной панели, контролирует температуру охлажденной воды, рабочие параметры, ошибки системы, удаленное управление и мониторинг , оснащен счетчиком наработки часов компрессора.
