RAE .... F.K


Чиллеры воздушного охлаждения с винтовыми компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 77 до 289 кВт - 2-х контурные.

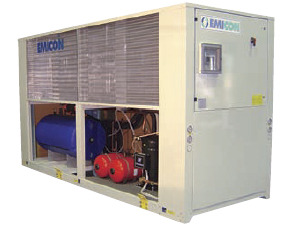

Чиллеры воздушного охлаждения Emicon RAE ... F.KЧиллеры воздушного охлаждения RAE ... F.K серий, предназначены для внешней установки для систем кондиционирования и для коммерческого использования. Так же могут быть использованы с фанкойлами, терминальными устройствами или для охлаждения воды в промышленных процессах.

Все они доступны с 2 охлаждающими контурами.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях и предназначены для разного использования.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

RAE... F.K стандартная версия с free-cooling

RAE... FS.K малошумная версия с free-cooling и с шумоизоляцией компрессорной секции

RAE... FS.K ультратихая версия с free-cooling и с шумоизоляцией компрессорной секции специальными материалами

Рабочие условия (стандартные машины):

Воздух: от 15 до 45°C; Вода (выход из испарителя): от 5 до 15°C.

Опции

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Секция компрессора полностью закрыта и изолирована от воздушного потока; Для малошумных и ультрамалошумных версий компрессор устанавливается в шумоизоляционный корпус . При необходимости гидромодуль устанавливается на дно машины в соответствующую секцию.

Высоко-эффективный спиральный компрессор (EER 3,7) с низким уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера. В 2-х контурных системах в случаи выхода из строя одного компрессора, второй работает не останавливаясь, что гарантирует 50% холодопроизводительности в любом случае.

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре. По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Дополнительный водяной теплообменник free-cooling изготовлен из медных трубок с алюминиевым оребрением, для производства охлажденной воды при низких наружных температурах. Это позволяет снизить время наработки компрессора и снижает уровень потребления электроэнергии. Теплообменник оснащен клапаном смешивания.

Низкооборотистые осевые вентиляторы, с 6-8 полюсным электродвигателем оснащены защитой от перегрузок, электронной балансировкой, малошумными лопастями и защитной решеткой. Регулятор скорости вращения вентилятора установлен стандартно.

В зависимости от холодопроизводительности пластинчатый испаритель с 2-мя холодильными контурами и 1 водяным , из нержавеющей стали AISI 316, с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.Оснащен Y-образным водяным фильтром. Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами. Для больших размеров используется кожухотрубный испаритель с 2-мя холодильными контурами изолированный полиуритановым пенным материалом.

Холодильный контур состоит из клапана ТРВ , фильтра осушителя, смотрового окна, и датчиков высокого и низкого давления,запорным клапаном на жидкостной линии, запорным клапаном на разгрузке компрессора.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели и оснащен счетчиком наработки часов компрессора. Оснащен несколькими языками для интерфейса, детальным описанием параметров, возможностью управлять до 8 машин, и с возможностью использовать не стандартные протоколы коммуникации.
