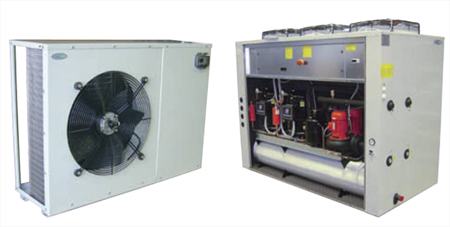

RAE ... Kc (от 5 до 24 кВт - 1 и 2-х контурные)


Чиллеры воздушного охлаждения с винтовыми компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 5 до 24 кВт - 1 и 2-х контурные.

Чиллеры воздушного охлаждения RAE Kc серий, предназначены для внешней установки для охлаждения малых и средних систем и для коммерческого использования. Так же смоделированы компактные размеры и низкий уровень шума.

Также могут быть использованы с фанкойлами, терминальными устройства-и или для охлаждения воды в промышленных процессах.

В зависимости от холодопроизводительности они доступны с 1 или 2 охлаждающими контурами.

Благодаря компактным размерам и достаточному количеству доступных опций, данный агрегаты очень удобны для установки на малых площадях, а так же когда они оснащены гидромодулем.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии:

RAE...Kc стандартная версия

Горизонтальный поток воздуха для моделей от 41 до 111

Вертикальный поток воздуха для моделей от 182 до 222

RAE...PS Kc с гидромодулем

Рабочие условия (стандартные машины):

Воздух: от 15 до 45°C; Вода (выход из испарителя): от 5 до 15°C.

Опции

Корпус выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам. Для версии PS размеры от 41 до 111 устанавливается на дно машины в соответствующую секцию и состоит из циркуляционного насоса, аккумуляторного бака, манометров, клапанов, расширительного бака. Для других моделей гидромодуль устанавливается внутри машины.

Высоко-эффективный спиральный компрессор (EER 3,7) с низким уровнем шума, внутренней защитой от перегрева, на резиновых виброопорах, при необходимости оснащается подогревом картера. В 2-х контурных системах в случаи выхода из строя одного компрессора, второй работает не останавливаясь, что гарантирует 50% холодопроизводительности в любом случае.

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре. По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Низкооборотистые осевые вентиляторы, с 6-8 полюсным электродвигателем оснащены защитой от перегрузок, электронной балансировкой, малошумными лопастями и защитной решеткой. По запросу возможно установить регулятор скорости вращения вентилятора (опция BT).

Пластинчатый испаритель из нержавеющей стали AISI 316 , с запатентованным трубопроводом обеспечивает высокий коэффициент теплообмена.

Данная конструкция позволяет обеспечивать распределение воды в соответствии с потерей давления. Теплообменник оснащен изолирующими материалами.

Холодильный контур состоит из клапана ТРВ , фильтра осушителя, смотрового окна, термостата обмерзания и датчиков высокого и низкого давления.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. В случае присутствия гидромодуля осуществляется электронный контроль насосной группы.

Микропроцессор управления установлен на внутренней защищенной панели и оснащен счетчиком наработки часов компрессора.
