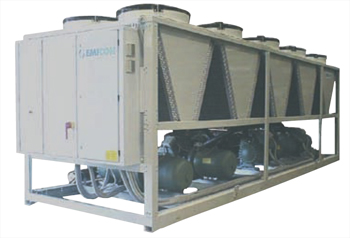

Чиллеры воздушного охлаждения с винтовыми компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 307 до 1879 кВт - 1-2-3-4 контурные.

Компактные челлеры с воздушным охлаждением серии RAH со сниженным пятном контакта и весом.

Предназначены для внешней установки для промышленного применения.

Для использования в средних и больших системах кондиционирования воздуха , так же могут быть использованы с фанкойлами и терминальными устройствами.

В зависимости от холодопроизводительности они доступны с 1-2-3-4 охлаждающими контурами.

Благодаря некоторым опциям, данные машины легко могут быть адаптированны к любым объектам.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии с фреоном R407C (K) и R134a (Ka) :

K/ Ka стандартная версия

S.K/Ka - малошумная версия: Увеличенный теплообменник , сниженный расход воздуха, вентиляторы с пониженной скоростью вращения, корпус на компрессорах, изоляция специальными материалами.

U.K/Ka - ультратихая версия: увеличенный теплообменник, вентиляторы с низкой скоростью вращения, корпус компрессора изолирован специальными материалами, вибропоглатители на входе/выходе из компрессора, компрессор установлен на пружинных опорах.

Рабочие условия (стандартные машины):

Воздух: от 15 до 45°C; Вода (выход из испарителя): от5 до 15°C.

Опции

Несущая рама выполнена из профилей оцинкованной стали, чтобы противостоять агрессивной среде и покрашен в цвет RAL 7035. Все основные компоненты расположены в специальной секции.

Полугермитичные винтовые компрессоры оснащены ступенчатой регулировкой, термальной защитой, подогревом картера и монитором фаз.

Принудительный тип смазки компрессора без насоса, для предотвращения попадания масла в холодильный контур компрессор оснащен маслоотделителем. Для снижения пусковых токов двигательоснащен опцией плавного пуска, и специальными выключателями для предотвращения короткого замыкания (опции DS и PW).

Кожухотрубный испаритель, с 2-мя холодильными контурами и одним водяным, с низкими потерями давления. Изготовлен из закаленной стали и медных труб, изолирован полиуритановым пенным материалом. Обеспечивает корректное распределение воды, обеспечивая прочность, отсутствие вибраций и высокий расход воды.

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре. Благодаря "V" - образному размещению, достигается большая эффективность и компактные размеры.

По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Низкооборотистые центробежные вентиляторы, с 6-8 полюсным электродвигателем оснащены защитой от перегрузок, электронной балансировкой, малошумными лопастями и защитной решеткой. По запросу возможно установит регулятор скорости вращения вентилятора (опция BT).

Холодильный контур состоит из клапана ТРВ , фильтра осушителя, смотрового окна, термостата, манометров, и датчиков высокого и низкого давления,запорным клапаном на жидкостной линии, запорным клапаном на разгрузке компрессора.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. Оснащен системой монитора фаз для предотвращения включения компрессора в противоположную сторону. Микропроцессор оснащен дисплеем.

Микропроцессор управления установлен на внутренней защищенной панели, контролирует температуру охлажденной воды, рабочие параметры, ошибки системы, удаленное управление и мониторинг, оснащен счетчиком наработки часов компрессора.
