RAH .... T

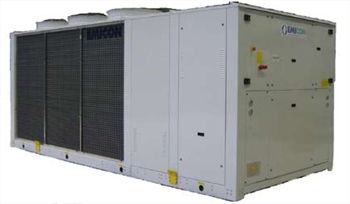

Чиллеры воздушного охлаждения с винтовыми компрессорами и осевыми вентиляторами

Описание и технические характеристики

Холодопроизводительность от 190 до 737 кВт - 2 контура.

Чиллеры воздушного охлаждения RAH.T серии предназначены для внешней установки для промышленного применения. Для использования в средних и больших системах кондиционирования воздуха , так же могут быть использованы с фанкойлами и терминальными устройствами. Машины оснащены корпусом с панелями.

Все они доступны с 2 независимыми охлаждающими контурами, с теплообменником free-cooling (версия F). По запросу оснащается аккумуляторным баком.

Благодаря некоторым опциям, данные машины легко могут быть адаптированны к любым объектам.

Машины полностью собраны и протестированы на заводе, заправлены хладагентом и маслом. Соответственно на объекте машины нуждаются только в установке, подсоединении к электросети и гидравлическому подсоединению.

Возможные версии с фреоном R407C (K) и R134a (Ka) :

K/ Ka - стандартная версия

S.K/Ka - малошумная версия: Увеличенный теплообменник , сниженный расход воздуха, вентиляторы с пониженной скоростью вращения, корпус на компрессорах, изоляция специальными материалами.

U.K/Ka - ультратихая версия: увеличенный теплообменник, вентиляторы с низкой скоростью вращения, корпус компрессора изолирован специальными материалами, вибропоглатители на входе/выходе из компрессора, компрессор установлен на пружинных опорах.

F.K/Ka - стандартная версия с теплообменником free-cooling coil

FS.K/Ka - малошумная версия с теплообменником free-cooling : Увеличенный теплообменник , сниженный расход воздуха, вентиляторы с пониженной скоростью вращения, корпус на компрессорах, изоляция специальными материалами.

FU.K/Ka - ультратихая версия с теплообменником free-cooling : увеличенный теплообменник, вентиляторы с низкой скоростью вращения, корпус компрессора изолирован специальными материалами, вибропоглатители на входе/выходе из компрессора, компрессор установлен на пружинных опорах.

Рабочие условия (стандартные машины):

Воздух: от 15 до 45°C; Вода (выход из испарителя): от 5 до 15°C.

Опции

Мощный и компактный выполнен из панелей оцинкованной стали, чтобы противостоять агрессивной среде . Секция компрессора полностью закрыта и изолирована от воздушного потока. Внешние панели закреплены на болтах и могут быть демонтированы, предоставляя полный доступ ко всем компонентам. При необходимости гидромодуль устанавливается во внутрь машины.

Полугермитичные винтовые компрессоры оснащены ступенчатой регулировкой, термальной защитой, подогревом картера и монитором фаз.

Принудительный тип смазки компрессора без насоса, для предотвращения попадания масла в холодильный контур компрессор оснащен маслоотделителем. Для снижения пусковых токов двигательоснащен опцией плавного пуска, и специальными выключателями для предотвращения короткого замыкания (опции DS и PW).

Теплообменник: В стандартном исполнение сделан из медных трубок и алюминиевым оребрением для лучшего теплообмена. Обладает параметрами для работы при высокой внешней температуре. По запросу при установке в агрессивных средах, производится защитная обработка теплообменника.

Дополнительный водяной теплообменник free-cooling изготовлен из медных трубок с алюминиевым оребрением, для производства охлажденной воды при низких наружных температурах. Это позволяет снизить время наработки компрессора и снижает уровень потребления электроэнергии при том что каждый контур является независимым.

Низкооборотистые центробежные вентиляторы, с 6-8 полюсным электродвигателем оснащены защитой от перегрузок, электронной балансировкой, малошумными лопастями и защитной решеткой. По запросу возможно установит регулятор скорости вращения вентилятора (опция BT).

Кожухотрубный испаритель, с 2-мя холодильными контурами и одним водяным, с низкими потерями давления. Изготовлен из закаленной стали и медных труб, изолирован полиуритановым пенным материалом. Обеспечивает корректное распределение воды, обеспечивая прочность , отсутствие вибраций и высокий расход воды.

Холодильный контур состоит из клапана ТРВ , фильтра осушителя, смотрового окна, термостата, манометров, и датчиков высокого и низкого давления,запорным клапаном на жидкостной линии, запорным клапаном на разгрузке компрессора.

Электро щит в соответствии с нормами CE, находится в специально защищенной части, содержит главный выключатель. Оснащен удаленными выключателями, защитами от перегрузок, трансформатором и терминальной панелью. Оснащен системой монитора фаз для предотвращения включения компрессора в противоположную сторону. Микропроцессор оснащен дисплеем.

Микропроцессор управления установлен на внутренней защищенной панели, контролирует температуру охлажденной воды, рабочие параметры, ошибки системы, удаленное управление и мониторинг, оснащен счетчиком наработки часов компрессора.
