Регуляторы расхода воздуха, круглые воздуховоды SPI-F

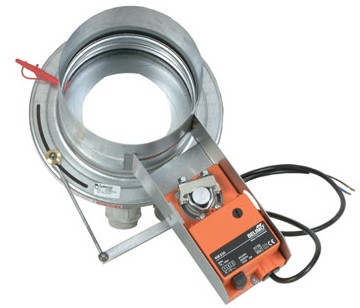

Описание: Ирисовый клапан SPI-F (SPI-M) Systemair с электрическим приводом.

Назначение: Модели SPI-F/SPМ-F - ирисовые клапаны, снабженные электроприводом и предназначенные для регулирования воздушного потока с использованием двух заданных уставок. Минимальная и максимальная уставки для воздушного потока устанавливаются при помощи измерительного ниппеля и механически фиксируются на корпусе шибера. Модели SPI-F/SPМ-F дают низкий уровень шума и обеспечивают центрированный воздушный поток. Они идеальны для использования в качестве регулируемых клапанов с электроприводом.

Конструкция: Данное устройство состоит из SPI/SPM ирисового клапана и электропривода для ограничения воздушного потока. Изготавливается из оцинкованной листовой стали. Комплектуется измерительными патрубками.

Клапаны SPI-F/SPМ-F комплектуются электроприводами LM24A или LM230A.

Модификации ирисовых клапанов с модулирующим контрольным сигналом 0-10 B комплектуются электроприводами LM24A-SR.

Модификации:

SPI-F размеры ø100-315

SPM-F размеры ø160-315. SPM-F имеет центральный сердечник для большего ограничения потока воздуха (может быть установлен или удален через сервисную дверцу для чистки).

24 = 24-В напряжение питания

230 = 230-В напряжение питания

SR = 0-10В сигнал управления, 24-В напряжение питания

Монтаж: Регулировочный клапан SPI-F / SPI-M должен устанавливаться в соответствии с требуемыми безопасными расстояниями, для избежания турбулентности воздушного потока в месте установки клапана. Уменьшение или увеличение воздуховода до следующего типоразмера не требует каких-либо изменений безопасного расстояния. Устройство предоставляет возможность получения точных замеров во всех точках, включая точки, расположенные в непосредственной близости от изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки, расположенные перед другими устройствами подачи воздуха.

Безопасные расстояния:

до изгибов 1 x D

после изгибов 1 x D

до Т-соединений 3 x D

после Т-соединений 1 x D

до устройств подачи воздуха 3 x D
