Технология Zubadan Inverter: полупромышленная серия Mr. Slim


Уникальная технология двухфазного впрыска хладагента в компрессор обеспечивает стабильную теплопроизводительность при понижении температуры наружного воздуха.

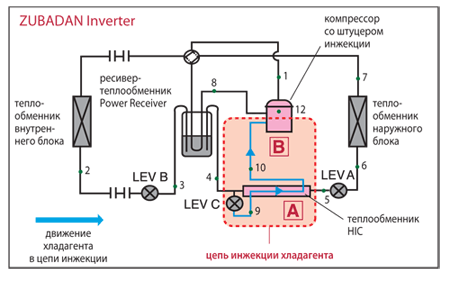

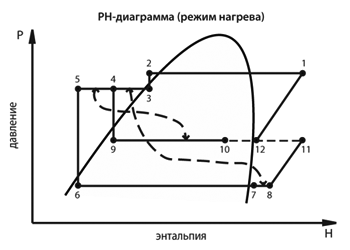

В системах Zubadan Inverter применяется метод парожидкостной инжекции. В режиме обогрева давление жидкого хладагента, выходящего из конденсатора, роль которого выполняет теплообменник внутреннего блока, немного уменьшается с помощью расширительного вентиля LEV B. Парожидкостная смесь (точка 3) поступает в ресивер Power Receiver. Внутри ресивера проходит линия всасывания, и осуществляется обмен теплотой с газообразным хладагентом низкого давления. За счет этого температу­ра смеси снова понижается (точка 4), и жидкость поступает на выход ресивера. Далее некоторое количество жидкого хладагента ответвляется через расширительный вентиль LEV C в цепь инжекции — теплообменник HIC. Часть жидкости испаряется, а температура образующейся смеси понижается. За счет этого охлаждается основной поток жидкого хладагента, проходящий через теплообменник HIC (точка 5). После дросселирования с помощью расширительного вентиля LEV A (точка 6) смесь жидкого хладагента и образо­вавшегося в процессе понижения давления пара поступает в испаритель, то есть теплообменник наружного блока. За счет низкой температуры испарения тепло передается от наружного воздуха к хладагенту, и жидкая фаза в смеси полностью испаряется (точка 7). В результате прохода через трубу низкого давления в ресивере Power Receiver перегрев газообразного хладагента увеличивается, и фреон поступает в компрессор. Кроме того, этот ресивер сглаживает колебания промежуточного давления при флуктуациях внешней тепловой нагрузки, а также гарантирует подачу на расши­рительный вентиль цепи инжекции только жидкого хладагента, что стабилизирует работу этой цепи.





Часть жидкого хладагента, ответвленная от основного потока в цепь инжекции, превращается в парожидкостную смесь среднего давления. При этом температура смеси понижается, и она подается через специальный штуцер инжекции в компрессор.

Расширительный вентиль LEV B задает величину переохлаждения хладагента в конденсаторе. Вентиль LEV A определяет перегрев в испарителе, а LEV C поддерживает температуру перегретого пара на выходе компрессора около 90°С. Это происходит за счет того, что, попадая через цепи инжекции в замкнутую область между спиралями компрессора, двухфазная смесь перемешивается с газообразным горячим хладагентом, и жидкость из смеси полностью испаряется. Температура газа понижается. Регулируя состав парожидкостной смеси, можно контролировать температуру нагнетания компрессора. Это позволяет не только избежать перегрева компрессора, но и оптимизировать теплопроизводительность конденсатора.

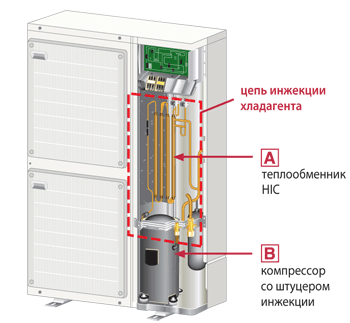

А - Теплообменник HIC

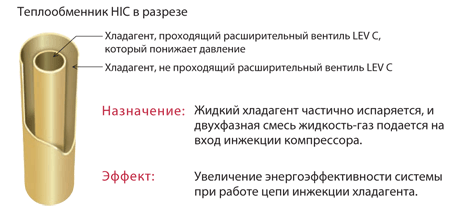

Инжекция жидкого хладагента создает существенную нагрузку на компрессор, снижая его энергетическую эффективность. Для уменьшения этой нагрузки введен теплообменник HIC. Передача теплоты между потоками хладагента с разными значениями давления приводит к тому, что часть жидкости испаряется. Образовавшаяся парожидкостная смесь при инжекции в компрессор создает меньшую дополнительную нагрузку.

B - Компрессор со штуцером инжекции

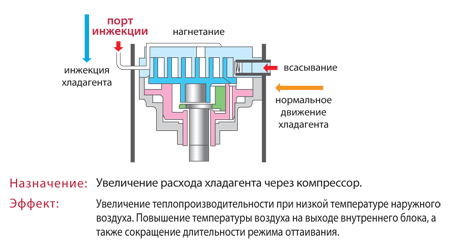

Парожидкостная смесь, прошедшая теплообменник HIC, поступает через штуцер инжекции в компрессор. Таким образом, компрессор имеет два входа: штуцер всасывания и штуцер инжекции. Управляя расходом хладагента в цепи инжекции, удается увеличить циркуляцию хладагента через компрессор при низкой температуре наружного воздуха, в результате повышается теплопроизводительность системы. В верхней неподвижной спирали компрессора предусмотрены отверстия для впрыска хладагента на промежуточном этапе сжатия.

PUHZ-HRP

Отопление (охлаждение): 7,1–12,5 кВт

Стабильная теплопроизводительность

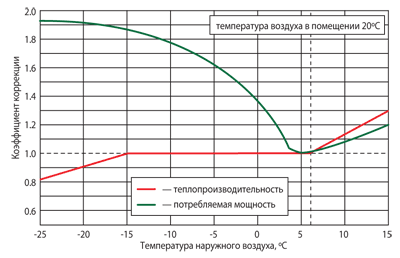

Теплопроизводительность полупромышленных систем Mitsubishi Electric серии Zubadan сохраняет номинальное значение вплоть до температуры наружного воздуха -15°С. При дальнейшем понижении температуры (а завод-изготовитель гарантирует работоспособность системы до температуры -25°С) теплопроизводительность начинает уменьшаться.

Но при этом сохраняется преимущество как перед обычными системами, так и перед энергоэффективными системами серии POWER INVERTER.







Быстрый выход на рабочий режим

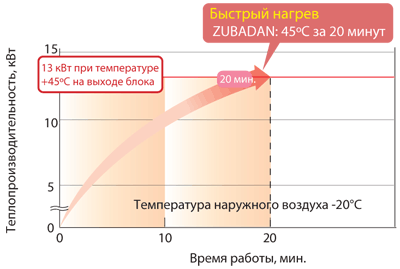

Алгоритм управления цепью инжекции может быть оптимизирован с целью достижения максимальной теплопроизводительности, например, при пуске системы в холодном помещении.





Управление режимом оттаивания

Другой режим, в котором возможна максимальная производительность - это режим оттаивания наружного теплообменника (испарителя). Режим оттаивания, избежать которого в тепловых насосах с воздушным охлаждением невозможно, происходит быстро и совершенно незаметно для пользователя.



Наружный блок PUHZ-HRP71VHA PUHZ-HRP100VHA PUHZ-HRP100YHA PUHZ-HRP125YHA
Внутренний блок (пример) PUHZ-HRP71VHA PUHZ-HRP100VHA PUHZ-HRP100YHA PUHZ-HRP125YHA
Режим
отопления
номинальная теплопроизводительность кВт 8,0 (4,5-10,2 11,2 (4,5-14,0) 11,2 (4,5-14,0) 14,0 (5,0-16,0)
потребляемая мощность кВт 1,90 2,54 2,60 3,57
коэффициент производительности COP 4,21 4,41 4,31 3,92
класс энергоэффективности B A
встроенный электрический нагреватель -
Режим
охлаждения
номинальная теплопроизводительность кВт 7,1 (4,9-8,1) 10,0 (4,9-11,4) 10,0 (4,9-11,4) 12,5 (5,5-14,0)
потребляемая мощность кВт 1,94 2,44 2,50 3,79
коэффициент производительности EER 3,66 4,10 4,00 3,30
класс энергоэффективности A
встроенный электрический нагреватель 0,83 0,86 0,86 0,82
Электропитание (автоматический выключатель) 220-240 В, 1 фаза, 50 Гц (32 А) 380-415 В, 3 фазы, 50 Гц (16 А)
Наружный блок расход воздуха м3/мин 100
уровень шума: отопление/охлаждение дБ(А) (48-51) / 52
размеры (ДхШхВ) мм 1350х(330+30)х943
вес кг 120 134
Диаметр
фреонопровода
газ дюйм 5/8
жидкость дюйм 3/8
Фреонопровод длина / перепад высот м 75 / 30
Гарантированный диапазон наружных температур (обогрев) -25 ~ +16°C WB (следует установить электрический нагреватель
в поддон наружного блока)
Гарантированный диапазон наружных температур (охлаждение) -5 ~ +46°C (-18 ~ +46°C при установленной панели защиты от ветра — опция PAC-SH63AG-E)



Опции (аксессуары)

PAC-SF81MA-E - Конвертер для подключения к сигнальной линии Сити Мульти — M-NET

PAC-SK52ST - Диагностическая плата

PAC-SG61DS-E - Дренажный штуцер

PAC-SG59SG-E - Решетка для изменения направления выброса воздуха (требуется 2 шт.)

PAC-SH63AG-E - Панель защиты от ветра: охлаждение до -18°С (требуется 2 шт.)

PAC-SG64DP-E - Дренажный поддон

MSDD-50SR-E - Разветвитель для мультисистемы 50:50

PAC-SG75RJ-E - Переходник 15.88-19.05 (PUHZ-RP35-250)

PAC-IF011B-E - Контроллер компрессорно-конденсаторных агрегатов для секций охлаждения и нагрева приточных установок и центральных кондиционеров

PAC-IF021B-E - Контроллер компрессорно-конденсаторных агрегатов для систем нагрева и охлаждения воды
