Тепловой насос Zubadan Inverter: MUZ FD VABH настенный внутренний блок (серия Делюкс)

Описание прибора:

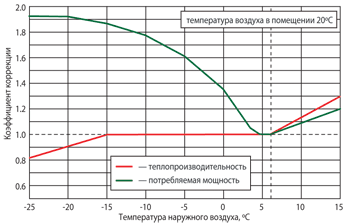

• Работа в режиме нагрева до −25°С. Стабильная теплопроизводительность при низкой наружной температуре (см. график справа). Установлен электронагреватель поддона наружного блока.
• Активный фильтр (двойная плазма): улавливает мельчайшие частицы из воздуха, устраняет запахи, разлагает формальдегид, выделяемый мебелью.
• Сканирование температуры помещения с помощью датчика I-SEE для равномерного поддержания комфортной температуры, например, у поверхности пола в детской комнате.
• Система воздухораспределения создает воздушный поток с плавным перепадом скоростей. Комфортность помещения выше, чем при традиционных радиаторах отопления.
• Значительные возможности по длине магистрали хладагента и перепаду высот.
• Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка магистралей.
• В комплекте с блоком поставляется ИК-пульт управления. С помощью дополнительного адаптера MAC-397IF можно подключить настенный проводной пульт управления — PAR-21MAA или PAR-30MAA.
• Опциональные компоненты позволяют управлять тепловым насосом через систему «умный дом».

Мощный и компактный компрессор

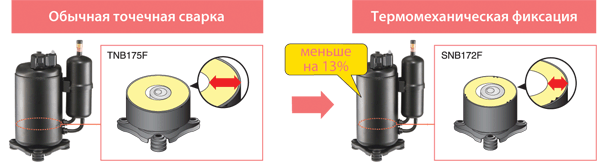

Для уменьшения размеров компрессоров компания Mitsubishi Electric применяет запатентованный метод термомеханической фиксации элементов компрессора внутри герметичного корпуса. Это позволяет в компактном корпусе наружного блока бытовой серии разместить мощный компрессор. Переразмеренный компрессор способен обеспечивать высокую теплопроизводительность при низкой температуре наружного воздуха. А благодаря инверторному приводу программно реализована стабильная производительность.





Энергоэффективность

Ротор электродвигателя компрессора содержит магнит из редкоземельных металлов.

Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора намного превосходит поток ротора с магнитом из феррита.

Взаимодействие мощных магнитных полей ротора и статора повышает мощность и уменьшает электропотребление двигателя.

Ротор DC-электродвигателя вентилятора наружного блока выполнен из самария.

Ротор бесколлекторного электродвигателя постоянного тока выполнен из самария, обеспечивающего более высокий магнитный поток. Кроме того, магнит имеет сложную форму для улучшения параметров электромагнитного поля, что увеличивает крутящий момент на малых оборотах вентилятора.

Предварительный прогрев компрессора

Данная функция предназначена для улучшения условий запуска компрессора при низких температурах. Инвертор подает на компрессор управляющее напряжение, амплитуда и частота которого недостаточны для запуска двигателя и вращения ротора. При остановленном роторе происходит разогрев компрессора статорными обмотками электродвигателя. В этом режиме компрессор потребляет около 50 Вт.

Нагреватель поддона наружного воздуха

При работе системы в режиме нагрева теплообменник наружного блока покрывается инеем и его производительность снижается. Для нормализации процесса теплообмена в тепловых насосах предусмотрен автоматический режим оттаивания. Для исключения замерзания конденсата и блокировки сливных отверстий наружные блоки MUZ-FD25/35/50VABH оснащены электрическим нагревателем поддона. Потребляемая мощность нагревателя составляет 130 Вт. Управляет работой нагревателя печатный узел наружного блока. Этим достигается минимальное потребление электроэнергии.

Тепловой насос с инвертором MUZ-FD VABH

Отопление (охлаждение): 2,5-5,0 кВт

Описание прибора

• Стабильная теплопроизводительность при низкой наружной температуре.
• Активный фильтр (двойная плазма): улавливает мельчайшие частицы из воздуха, устраняет запахи, разлагает формальдегид, выделяемый мебелью.
• Сканирование температуры помещения с помощью датчика I-SEE для равномерного поддержания комфортной температуры, например, у поверхности пола в детской комнате.
• Значительные возможности по длине магистрали хладагента и перепаду высот.
• Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка магистралей.

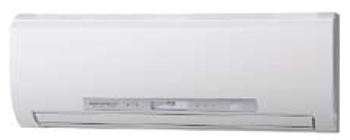

Настенный внутренний блок (класс Делюкс)



Наружные блоки

MUZ-FD25VABH MUZ-FD35VABH Габариты (ШхДхВ) 800x285x550 мм	MUZ-FD50VABH Габариты (ШхДхВ) 840x330x850 мм



Контроль «ощущаемой температуры» Инфракрасный датчик температуры I SEE сканирует температуру поверхности пола в секторе 150°. Система управления рассчитывает температуру, воспринимаемую человеком. Обычно кондиционеры измеряют температуру воздуха на входе во внутренний блок, который часто располагают достаточно высоко. В результате температура в нижней зоне помещения не всегда оказывается комфортной. Датчик I SEE дистанционно измеряет температуру в нижней зоне, что особенно удобно, например, в детской комнате.

Двойная плазменная очистка Система фильтрации Dual Plasma благодаря своему принципу работы улавливает пыль микро- и нанометрового диапазона, а также многие ароматические соединения. Принцип работы плазменно-каталитического фильтра основан на ионизации молекул, распаде крупных молекул в сильном электрическом поле и нейтрализации радикалов в присутствии катализатора.



Внутренний блок (ВБ)			MSZ-FD25VA	MSZ-FD35VA	MSZ-FD50VA
Наружный блок (НБ)			MUZ-FD25VABH	MUZ-FD35VABH	MUZ-FD50VABH
Электропитание			220-240 B, 1 фаза, 50 Гц
Отопление	производительность	кВт	3,2 (1,5-6,3)	4,0 (1,3-6,6)	6,0 (1,5-8,2)
	потребляемая мощность	кВт	0,600	0,840	1,610
	энергоэффективность COP		5,33 (A)	4,76 (A)	3,73 (A)
	уровень шума ВБ	дБ(А)	20-29-36-43	21-29-36-44	27-37-43-50
	уровень шума НБ	дБ(А)	46	50	56
	расход воздуха ВБ	м>3/ч	270-726	282-750	330-888
Охлаждение	производительность	кВт	2,5 (1,1 -3,5)	3,5 (0,8-4,0)	5,0 (1,5-5,8)
	потребляемая мощность	кВт	0,485	0,835	1,510
	энергоэффективность EER		5,15 (A)	4,19 (A)	3,31 (A)
	уровень шума ВБ	дБ(А)	20-29-36-42	21-29-36-43	29-39-45-52
	уровень шума НБ	дБ(А)	46	47	54
	расход воздуха ВБ	м>3/ч	276-672	276-672	378-888
Максимальный рабочий ток		А	10,0	10,5	16,0
Диаметр труб: жидкость		мм (дюйм)	6,35(1/4)		6,35(1/4)
Диаметр труб: газ		мм (дюйм)	9,52(3/8)		12,7(1/2)
Фреонопровод между блоками	длина	м	20		30
	перепад высот	м	12		15
Гарантированный диапазон наружных температур	охлаждение		-10 ~ +46°C DB (DB — по сухому термометру)
	обогрев		-25 ~ +24°C WB (WB — по мокрому термометру)
Внутренний блок	потребляемая мощность	Вт	31	33	60
	габариты: ШхДхВ	мм	798х257х295
	диаметр дренажа	мм	16
	вес	кг	12
Наружный блок	габариты: ШхДхВ	мм	800x285x550	800x285x550	840x330x850
	вес	кг	36	36	55



Опции (аксессуары)

MAC-307FT-E - Сменный элемент платинового каталитического фильтра (рекомендуется замена при ухудшении эффективности дезодорирования)

MAC-417FT-E - Сменный элемент плазменного антиаллергенного энзимного фильтра (рекомендуется замена 1 раз в год)

MAC-093SS-E - Насадка для пылесоса для чистки теплообменников

PAR-21MAA-J - Русифицированный настенный пульт управления (для подключения необходим конвертер MAC-397IF-E)

MAC-397IF-E - Конвертер для подключения настенного пульта PAR-21MAA-J и внешних цепей управления и контроля

MAC-821SC-E - Центральный пульт (вкл/выкл) на 8 блоков (применяется совместно с конвертерами MAC-397IF-E)

MAC-399IF-E - Конвертер для подключения к сигнальной линии M-NET VRF-систем City Multi

MAC-889SG - Решетка наружного блока для изменения направления выброса воздуха
