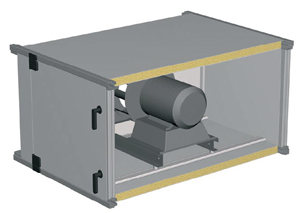

Вентилятор DVE


Описание и технические характеристики

Тип:

Бескорпусной вентилятор, встроенный в звукоизолированный корпус воздухообрабатывающего агрегата.

Конструкция:

Вентилятор DVE- это бескорпусной вентилятор одностороннего всасывания с открытым нагнетательным отверстием.

Рабочее колесо вентилятора закреплено непосредственно на валу двигателя. Вентиляторы характеризуются КПД до 75% и низким уровнем шума на низких частотах.

Вентилятор установлен на виброизоляторах.

Исполнения:

S - Стандартный

H - Высокоэффективный.

Местоположение в воздухообрабатывающем агрегате:

Конструктивным достоинством бескорпусного вентилятора является то, что он обеспечивает равномерное распределение низкой скорости воздуха по сечению нагнетательного отверстия. Это преимущество вентилятора DVE используется в тех случаях, когда после него, по потоку воздуха, необходимо установить другие компоненты воздухообрабатывающего агрегата.

Электродвигатель:

Вентиляторы DVE поставляются с односкоростными электродвигателями. Регулирование скорости осуществляется преобразователем частоты.

Регулирование расхода воздуха:

Преобразователь частоты плавно регулирует скорость вентилятора и, следовательно, расход воздуха. При работе на низкой скорости потребляемая мощность уменьшается.

Рабочая температура:

Диапазон рабочих температур: от минус 30 до плюс 60 °С.

Техническое обслуживание:

Для осмотра и обслуживания в корпусе вентилятора имеется большая инспекционная дверца. Вентилятор типоразмеров 10-30 установлен на салазках, что позволяет выдвинуть его для осмотра и обслуживания.

Балансировка:

Рабочее колесо вентилятора статически и динамически сбалансировано.

Виброизоляторы:

Вентиляторный агрегат смонтирован на прочной раме, изолированной от корпуса посредством эффективных резиновых виброизоляторов.

Гибкая вставка:

Корпус вентилятора соединен с корпусом агрегата через гибкую вставку, что исключает передачу вибраций корпусу агрегата.

Шумовые характеристики:

С помощью программы SystemairCAD можно рассчитать уровень звуковой мощности вентилятора Lw.

Расчет основан на измерениях, выполненных в соответствии со стандартами:

  • EN ISO 5136 - Определение уровня звуковой мощности в воздуховоде вентилятора.
  • EN ISO 3741 - Определение уровня звуковой мощности в реверберационных камерах.

С помощью программы SystemairCAD можно также рассчитать уровень звуковой мощности во всех воздуховодах, присоединенных к воздухообрабатывающему агрегату.
