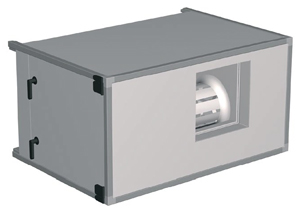

Вентилятор DVV


Описание и технические характеристики

Тип:

Радиальный вентилятор, встроенный в звукоизолированный корпус.

Конструкция:

Вентилятор двухстороннего всасывания с ременным приводом, смонтированный на виброизолированной раме.

ВК - с лопатками, загнутыми назад.

КПД вентилятора достигает 84 %, что делает его очень экономичным. Вентиляторы данного типа обеспечивают высокое давление и подходят для воздухообрабатывающих агрегатов, работающих с переменной по давлению нагрузкой.

FK - с лопатками, загнутыми вперед.

Вентиляторы данного типа работают на низкой скорости и потому являются малошумными. КПД достигает 73 %.

Ременный привод:

В ременных приводах вентиляторов DVV используются высококачественные ремни RE-X V, характеризующиеся высокой износоустойчивостью. Применение конусного зажима позволяет легко заменять шкивы.

Двигатель:

Вентиляторы DVV поставляются с односкоростным или двухскоростным электродвигателем.

Регулирование расхода воздуха:

В вентиляторах с односкоростным двигателем и преобразователем частоты можно плавно регулировать скорость вентилятора и, следовательно, расход воздуха. В вентиляторах с двухскоростным электродвигателем расход воздуха регулируется только ступенчато. При работе вентилятора на низкой скорости потребляемая мощность существенно уменьшается.

Рабочая температура:

Диапазон рабочих температур: от минус 30 до плюс 60 ºс.

Техническое обслуживание:

Для свободного осмотра и обслуживания, в корпусе вентиля тора имеется большая инспекционная дверца. Вентиляторный агрегат типоразмеров 10-30 установлен на салазках, что позволяет выдвинуть его для осмотра и обслуживания.

Подшипники:

В вентиляторах малой мощности используются герметичные необслуживаемые шарикоподшипники с вибропоглощающими резиновыми втулками. Подшипники, установленные в вентиляторах большой мощности, снабжены ниппелем для смазки по мере необходимости в соответствии с условиями эксплуатации.

Балансировка:

Рабочее колесо вентилятора статически и динамически сбалансировано.

Виброизоляторы:

Вентиляторный агрегат смонтирован на прочной раме, изолированной от корпуса с помощью эффективных резиновых виброизоляторов.

Гибкая вставка:

Корпус вентилятора соединен с корпусом агрегата через гибкую вставку.

Шумовые характеристики:

с помощью программы SystemairCAD можно рассчитать уровень звуковой мощности вентилятора Lw.

Расчет основан на измерениях, выполненных в соответствии со стандартами:

  • EN ISO 5136 - Определение уровня звуковой мощности в воздуховоде вентилятора;
  • EN ISO 3741 - Определение уровня звуковой мощности в реверберационных камерах.

с помощью программы SystemairCAD можно также рассчитать уровень звуковой мощности во всех воздуховодах, присоединенных к воздухообрабатывающему агрегату.
