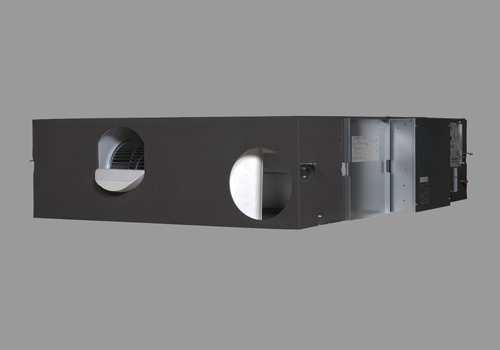

Вентиляция с рекуперацией теплоты Daikin VKM-GB(M)


  • Энергосберегающая вентиляция, использующая внутренний нагрев, охлаждение и рециркуляцию влаги
  • Создает качественную атмосферу в помещении путем предварительной обработки воздуха
  • Функция увлажнения приточного воздуха поддерживает комфортную степень влажности в помещении, даже при нагреве
  • Идеальное решение для магазинов, ресторанов и офисов, требующих максимального пространства на полу для расстановки мебели
  • Естественное охлаждение, когда температура наружного воздуха ниже температуры в помещении (напр., ночью)
  • Низкое потребление энергии благодаря инверторному управлению вентилятором
  • Предотвращение потерь энергии из-за чрезмерной вентиляции при сохранении качества воздуха в помещении с помощью датчика CO2
  • Более короткое время монтажа благодаря простой регулировке номинального расхода воздуха, поэтому требуется меньше заслонок по сравнению с традиционной установкой
  • Специально разработанный теплообменник с HEP (высокоэффективная бумага)
  • Может создавать подпор и разряжение

Технические характеристики

Режим вентиляции Вентиляция с рекуперацией теплоты, обработка воздуха и увлажнение
VKM50GBM VKM80GBM VKM100GBM
Потребляемая мощность - 50 Гц Режим теплообменника Ном. Очень выс. кВт 0,270 0,330 0,410
Режим байпаса Ном. Очень выс. кВт 0,270 0,330 0,410
Производительность Охлаждение кВт 4,71 / 1,91 / 3,5 7,46 / 2,96 / 5,6 9,12 / 3,52 / 7,0
Нагрев кВт 5,58 / 2,38 / 3,5 8,79 / 3,79 / 5,6 10,69 / 4,39 / 7,0
Эффективность теплообмена по температуре - 50Гц Выс./Низк. % 76/76/77,5 78/78/79 74/74/76,5
Эффективность теплообмена по энтальпии - 50Гц Охлаждение Выс./Низк. % 64/64/67 66/66/68 62/62/66
Нагрев Выс./Низк. % 67/67/69 71/71/73 65/65/69
Режим работы Режим теплообмена / Режим байпаса / Режим подачи свежего воздуха
Система теплообмена Теплообменник с перекрестным потоком (явная + скрытая теплота)
Элемент теплообмена Специально обработанная огнестойкая бумага
Увлажнитель Безопасность Естественное испарение | -
Корпус Материал Оцинкованная сталь
Размеры Блок ВхШхГ мм 387x1.764x832 387x1.764x1.214
Вес Блок кг 100 119 123
Вентилятор - Расход воздуха - 50Гц Режим теплообменника Очень выс. м3/ч 500 750 950
Режим байпаса Очень выс. м3/ч 500 750 950
Внешнее статическое давление- 50 Гц Очень выс. Па 200 205 110
Уровень звук. давл. - 50Гц Режим теплообменника Очень выс. дБА 38 40
Режим байпаса Очень выс. дБА 39 41
Рабочий диапазон Вокруг блока °CDB 0°C~40°CDB, не более 80% RH
Приточный воздух °CDB -15°C~40°CDB, не более 80% RH
Обратный воздух °CDB 0°C~40°CDB, не более 80% RH
Температура темплообменника Охлаждение Макс. °CDB -15
Нагрев Мин. °CDB 43
Хладагент Тип R-410A
Диаметр воздуховода мм 200 250 | 200 250
Подсоединение труб Жидкость НД мм 6,35
Газ НД мм 12,7
Температура хладоносителя мм 6,4 | -
Дренаж PT3/4 наружная резьба
Воздушный фильтр Тип Разнонаправленный волокнистый ворс
Электропитание Частота / Напряжение Гц / В 1~/50/220-240
Ток Макс. ток предохранителя (MFA) А 15



Режим вентиляции Вентиляция с рекуперацией теплоты и обработка воздуха
VKM50GB VKM80GB VKM100GB
Потребляемая мощность - 50 Гц Режим теплообменника Ном. Очень выс. кВт 0,270 0,330 0,410
Режим байпаса Ном. Очень выс. кВт 0,270 0,330 0,410
Производительность Охлаждение кВт 4,71 / 1,91 / 3,5 7,46 / 2,96 / 5,6 9,12 / 3,52 / 7,0
Нагрев кВт 5,58 / 2,38 / 3,5 8,79 / 3,79 / 5,6 10,69 / 4,39 / 7,0
Эффективность теплообмена по температуре - 50Гц Выс./Низк. % 76/76/77,5 78/78/79 74/74/76,5
Эффективность теплообмена по энтальпии - 50Гц Охлаждение Выс./Низк. % 64/64/67 66/66/68 62/62/66
Нагрев Выс./Низк. % 67/67/69 71/71/73 65/65/69
Режим работы Режим теплообмена / Режим байпаса / Режим подачи свежего воздуха
Система теплообмена Теплообменник с перекрестным потоком (явная + скрытая теплота)
Элемент теплообмена Специально обработанная огнестойкая бумага
Увлажнитель Безопасность Естественное испарение | -
Корпус Материал Оцинкованная сталь
Размеры Блок ВхШхГ мм 387x1.764x832 387x1.764x1.214
Вес Блок кг 94 110 112
Вентилятор - Расход воздуха - 50Гц Режим теплообменника Очень выс. м3/ч 500 750 950
Режим байпаса Очень выс. м3/ч 500 750 950
Внешнее статическое давление- 50 Гц Очень выс. Па 210 150
Уровень звук. давл. - 50Гц Режим теплообменника Очень выс. дБА 39 41,5 41
Режим байпаса Очень выс. дБА 40 41,5 41
Рабочий диапазон Вокруг блока °CDB 0°C~40°CDB, не более 80% RH
Приточный воздух °CDB -15°C~40°CDB, не более 80% RH
Обратный воздух °CDB 0°C~40°CDB, не более 80% RH
Температура темплообменника Охлаждение Макс. °CDB -15
Нагрев Мин. °CDB 43
Хладагент Тип R-410A
Диаметр воздуховода мм 200 250 | 200 250
Подсоединение труб Жидкость НД мм 6,35
Газ НД мм 12,7
Температура хладоносителя мм 6,4 | -
Дренаж PT3/4 наружная резьба
Воздушный фильтр Тип Разнонаправленный волокнистый ворс
Электропитание Частота / Напряжение Гц / В 1~/50/220-240
Ток Макс. ток предохранителя (MFA) А 15
