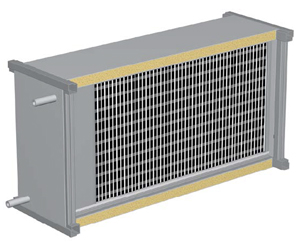

Воздухонагреватель DVH


Описание и технические характеристики

Назначение:

Нагрев воздуха.

Теплоносители:

W - горячая вода.

Максимальная температура: 100 °С.

Максимальное рабочее давление: 10 бар.

Возможно использование при температуре воды до 130 °С.

C - конденсат фреона.

Максимальное рабочее давление: 25 бар.

S - пар.

Максимальная температура: 170 °С.

Максимальное рабочее давление: 7 бар.

E - электронагреватель.

Исполнения:

Standart - cтандартное исполнение, в котором ширина воздухонагревателя соответствует ширине агрегата;

МАХ - исполнение, в котором воздухонагреватель шире агрегата (только для водяных и фреоновых теплообменников).

Конструкция:

Теплообменники из медных труб с алюминиевым оребрением используются в качестве водяных и фреоновых воздухонагревателей, а из стальных нержавеющих труб с алюминиевым оребрением – в качестве паровых воздухонагревателей.

Электрический воздухонагреватель выполнен в виде нагревательных элементов, размещенных в трубах из нержавеющей стали.

Медные трубы:

Z - Трубы диаметром 10 мм используются для маломощных теплообменников.

Y - Трубы диаметром 15 мм используются для теплообменников высокой мощности.

Оребрение:

Al - алюминиевое оребрение;

Alup - алюминиевое оребрение с коррозионностойким синтетическим покрытием для эксплуатации в слабоагрессивной воздушной среде;

AlMg3 - оребрение из сплава алюминия и магния для эксплуатации в морском климате.

Крепление:

Воздухонагреватель установлен на выдвижных салазках. Для осмотра и обслуживания его можно выдвинуть из агрегата.

Защита от замораживания:

Водяной воздухонагреватель может поставляться со штуцером для датчика температуры воды.

Электрический воздухонагреватель:

Инспекционная дверца, открывающаяся специальным ключом, предоставляет доступ к клеммной коробке.

Электрический воздухонагреватель оснащен встроенным реле температуры с автоматическим возвратом в рабочее состояние и реле защиты от перегрева с ручным возвратом в рабочее состояние.
