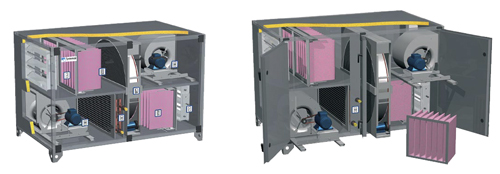

Воздухообрабатывающие агрегаты Danvent DV


Описание серии Danvent DV

Типоразмеры

Воздухообрабатывающие агрегаты DV представлены 14 типоразмерами с расходом воздуха от 1500 до 6000 м3/ч.

Агрегаты DV свободно комбинируются из 25 различных секций, что позволяет легко подобрать агрегат, соответствующий конкретным техническим требованиям. Опционально агрегаты могут быть крышного исполнения.

Назначение

Модельный ряд воздухообрабатывающих агрегатов DV тщательно просчитан, что способствует простому подбору комплектующих теплообменников, вентиляторов, фильтров, воздухоохладителей, воздухонагревателей и др. оборудования. Агрегаты DV можно укомплектовать различным компонентами и получить, таким образом, любые агрегаты: от простых вентиляционных агрегатов до сложных центральных кондиционеров.

SystemairCAD

Для проектирования агрегатов создана интеллектуальная компьютерная программа SystemairCAD, обеспечивающая точное соответствие параметров агрегата требованиям конкретного задания. Программа с дружественным интерфейсом позволяет легко и быстро находить оптимальную конфигурацию и параметры компонентов воздухообрабатывающего агрегата, выполнять расчеты и экспортировать чертежи полученного агрегата в среду AutoCAD.

Для удобства программа поставляется с готовыми стандартными компоновочными решениями, которые можно легко и быстро изменять путем добавления или удаления компонентов и таким образом выбирать модель с требуемыми техническими характеристиками. Наглядные чертежи, логика проектирования и расчетные технические характеристики дают ясное представление о наиболее важных параметрах агрегата.

Корпус агрегатов

Панели и рама корпуса агрегатов DV защищены от коррозии высококачественным алуцинковым покрытием AZ1 5, что обеспечивает длительный срок службы воздухообрабатывающих агрегатов.

Листовая сталь, защищенная от коррозии алуцинковым покрытием AZ1 5, имеет класс коррозионной защиты С4 по стандарту EN 12 44-2.

Профили и уголки

Рама корпуса воздухообрабатывающих агрегатов Danvent изготовлена из полых замкнутых профилей и литых алюминиевых уголков. Профили изготовлены из стали с коррозионностойким алуцинковым покрытием. Рама является прочной и устойчивой к скручиванию и боковым смещениям.

Панели

В воздухообрабатывающих агрегатах серии DV используются панели с двойными стенками, между которыми находится звуко- и теплоизоляция в виде слоя минеральной ваты толщиной 50 мм. Таким образом, минеральная вата полностью закрыта стальными листами.

Стальные панели с коррозионностойким алуцинковым покрытием сохраняют привлекательный вид на протяжении многих лет.

Дисковый замок (Disc-Lock)

Отдельные секции агрегатов легко соединяются при помощи уникальной сборочно-монтажной системы Disс-Lock. Эти секции можно закреплять как с внешней, так и с внутренней стороны.

Инспекционные двери

В корпусе воздухообрабатывающих агрегатов Danvent предусмотрены большие инспекционные двери, делающее техническое обслуживание простым и удобным.

Двери имеют съемные петли со штифтом из нержавеющей стали, что позволяет легко снять дверь при невозможности полного ее открытия.

Двери имеют резиновые уплотнения и прочные ручки. В соответствии с требованиями Директивы Совета Европы двери запираются на ключ.

Крышное исполнение

По отдельному заказу воздухообрабатывающие агрегаты серии DV поставляются в крышном исполнении.

Крышное исполнение предусматривает специальное покрытие для защиты от атмосферных воздействий и козырьки для защиты заборного и выпускного отверстий от дождя и снега.

Секция увлажнения

По отдельному запросу агрегаты DV можно укомплектовать секцией увлажнения поверхностного типа.

Благодаря своей гибкости воздухообрабатывающие агрегаты серии DV могут быть сердцем любой системы вентиляции.

Гибкость достигнута путем использования стандартных компонентов, комбинируя которые можно создать тысячи различных вариантов.

Для упрощения выбора компоновки агрегата, ниже на рисунках приведены часто встречающиеся комбинации.

Данные варианты можно использовать в качестве основы и затем добавить необходимые секции или удалить секции, которые не требуются.
