Воздушные тепловые завесы Frico ADR 200/300 E/W


Воздушные завесы серии ADR предназначены для скрытой установки за подвесным потолком для входных групп с высотой потолка до 3,5 метров. Единственными видимыми элементами завесы являются решетки входа/выхода воздуха.

Завесы ADR создают надежный барьер на пути холодного воздуха, предотвращая сквозняки и обеспечивая тепловой комфорт в зоне входа. Использование завес позволяет существенно снизить тепловые потери через открытый проем. Подвижные направляющие позволяют выбрать оптимальное направление потока воздуха.

Завесы оснащаются устройствами электронагрева (блок ТЭНов) или теплообменниками на горячей воде для нагрева потока воздуха с тем, чтобы компенсировать возможные протечки холодного воздуха. При закрытых дверях в зимний период завесы могут использоваться как обычные обогревательные приборы для аккумуляции тепла и осушки излишней влаги, образующейся от таяния снега в зоне входа.

В широких проемах завесы следует располагать друг за другом с тем, чтобы поток воздуха перекрывал всю ширину проема. В этом случае приборы могут управляться совместно одним пультом и термостатом. Имеются 3 типоразмера завес по длине, что позволяет перекрывать проемы любой ширины.

  • Установка в подвесной потолок.
  • Коррозионно-стойкий корпус из гальванизированной листовой стали, окрашенной методом порошкового напыления. Цветовой код: RAL9016.

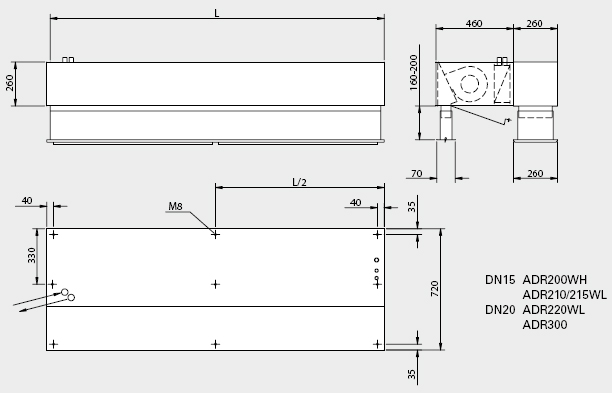

  • Простое крепление к потолку (на стержнях или гибких элементах подвески) с помощью резьбовых втулок в верхней части корпуса.
  • Решетка забора воздуха имеет мелкоячеистую структуру и работает как фильтр.
  • Решетки входа/выхода воздуха укреплены на коробах телескопической конструкции, позволяющих устанавливать решетку на необходимом расстоянии от завесы.
  • Регулируемые направляющие воздушного потока позволяют направлять поток воздуха под необходимым углом.








Варианты комплектов управления

Завесы с электрообогревом

Вариант 1

Расход воздуха задается вручную. Заданный уровень температуры (мощности) поддерживается с помощью 2-х ступенчатого термостата.

Комплект управления:

  • CB32N, пульт управления, 3 позиции по расходу и 2 - по мощности
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800)

Вариант 2

Уровни расхода воздуха и мощности устанавливаются автоматически в зависимости от открытия/закрытия двери и температуры внутри помещения. 1-я ступень термостата управляет режимом работы вентилятора при закрытых дверях, а 2-я ступень мощностью.

На пульте СB32N расход воздуха и мощность выставлены на максимальное положение. Когда дверь открыта, вентилятор вращается с полной скоростью. После её закрытия он продолжает работать на этой скорости в течение интервала времени (2s-10 мин.), установленного на MDC.

По истечении этого времени завеса переводится в режим низких оборотов, если температура в помещении ниже выставленной на термостате. Если выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и интервал срабатывания 4°С. При закрытых дверях и температуре выше 19°С 1-я ступень термостата будет выключать обогрев и вентилятор. Когда температура превысит 23°С, 2-я ступень термостата отключит обогрев, независимо от того открыта или закрыта дверь.

Комплект управления:

  • CB32N, пульт управления, 3 поз. по расходу и 2- по мощности.
  • MDC, магнитный контакт с реле задержки.
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800).

Вариант 3

Уровни расхода и мощности устанавливаются автоматически в зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения.

Данная система управления осуществляется микрокомпьютером с удобным цифровым дисплеем Все необходимые параметры вводятся в него при настройке оборудования.

Комплект управления:

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры).
  • ADEAEB, внешний коммутационный блок

Завесы подводом горячей воды

Вариант 1

Расход воздуха регулируется вручную. Заданный уровень температуры регулируется термостатом и комплектом вентилей с электроприводом.

Комплект управления:

  • CB30N, 3-х позиционный пульт скорости
  • RTE102, электронный термостат (или KRT1900, IP55).
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25).

Вариант 2

Уровни расхода воздуха и вкл/выключение электропривода вентиля устанавливаются автоматически в зависимости от открытия/закрытия двери и температуры внутри помещения. 1-я ступень термостата управляет режимом работы вентилятора при закрытых дверях, а 2-я ступень мощностью, то есть работой клапана подачи горячей воды.

Когда дверь открыта, вентилятор вращается с полной скоростью. После её закрытия он продолжает работать на этой скорости в течение интервала времени (2s-10 мин.), установленного на MDC. По истечении этого времени завеса переводится в режим низких оборотов, если температура в помещении ниже выставленной на термостате. Если выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и интервал срабатывания 4°С. При закрытых дверях и температуре ниже 19°С 1-я ступень термостата включает режим низких оборотов. При достижении температуры 23°С 2-я ступень термостата отключит питание клапана, перекрывая подачу горячей воды.

Комплект управления:

  • CB30N, 3-х позиционный пульт скорости
  • MDC, магнитный контакт с реле задержки.
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800).
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25).

Вариант 3

Уровни расхода и мощности устанавливаются автоматически в зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения.

Данная система управления осуществляется микрокомпьютером с удобным цифровым дисплеем. Все необходимые параметры вводятся в него при настройке оборудования.

Комплект управления:

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры)
  • ADEAEB, внешний коммутационный блок
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25)
