Воздушные тепловые завесы Frico AD 400 A/E /W


AD400A/E/W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой до 4 метров.

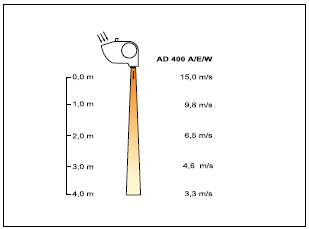

Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Завесы AD400 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный иcточник тепла для поддержания заданной температуры внутри помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.

Завесы AD400A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников.

Благодаря компактности конструкции, завесы серии AD400 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.





Варианты комплектов управления

Завесы без обогрева

Вариант 1

Расход воздуха регулируется вручную.

Комплект управления:

  • СВ30N, 3-х позиционный пульт скорости.

Вариант 2

Требуемый расход воздуха задается вручную и при открытии двери завеса включается автоматически. После её закрытия она продолжает работать на этой скорости в течение интервала времени (1-10 мин.), установленного на MDC, а потом отключается.

Комплект управления:

  • СВ30N, 3-х позиционный пульт скорости.
  • MDC, магнитный контакт с реле задержки

Завесы с электрообогревом 3

Вариант 1

Расход воздуха задается вручную. Заданный уровень температуры (мощности) поддерживается с помощью 2-х ступенчатого термостата.

Комплект управления CK01E:

  • CB32N, пульт, 3 поз. по расходу и 2 - по мощности
  • RTI2, электрон. 2-х ст. термостат (или KRT2800)

Вариант 2

Уровни расхода воздуха и мощности устанавливаются автоматически в зависимости от открытия/закрытия двери и температуры внутри помещения. 1-я ступень термостата управляет режимом работы вентилятора при закрытых дверях, а 2-я ступень мощностью.

На пульте СB32N расход воздуха и мощность выставлены на максимальное положение. Когда дверь открыта, вентилятор вращается с полной скоростью. После её закрытия он продолжает работать на этой скорости в течение интервала времени (1-10 мин.), установленного на MDC. По истечении этого времени завеса переводится в режим низких оборотов, если температура в помещении ниже выставленной на термостате. Если выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23 °С и интервал срабатывания 4 °С. При закрытых дверях и температуре выше 19 °С 1-я ступень термостата будет выключать обогрев и вентилятор. Когда температура превысит 23 °С, 2-я ступень термостата отключит обогрев, независимо от того открыта или закрыта дверь.

Комплект управления CK02E:

  • CB32N, пульт, 3 поз. по расходу и 2- по мощности.
  • MDC, магнитный контакт с реле задержки.
  • RTI2, электрон. 2-х ступ. термостат (или KRT2800).

Вариант 3

Уровни расхода и мощности устанавливаются автоматически в зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения.

Данная система управления осуществляется микрокомпьютером с удобным цифровым дисплеем. Все необходимые параметры вводятся в него при настройке оборудования.

Комплект управления CK03:

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры).
  • ADEAIS, внешний комнатный сенсор
  • ADEAEB, внешний коммутационный блок приборов управления Вариант 3 (или):
  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры).
  • ADEAIS, внешний комнатный сенсор
  • ADEAIB , встраиваемая в завесу плата

Завесы подводом горячей воды

Вариант 1

Расход воздуха регулируется вручную. Заданный уровень температуры регулируется термостатом и комплектом вентилей с электроприводом.

Комплект управления:

  • CB30N, 3-х позиционный пульт скорости
  • T10, электронный термостат (или KRT1900, IP55).

Внимание! Для полного комплекта управления необходим набор вентилей VR20/VR25 или двухходовой вентиль TVV20/TVV25 c электроприводом SD20.

Вариант 2

Уровни расхода воздуха и вкл/выключение электропривода вентиля устанавливаются автоматически в зависимости от открытия/закрытия двери и температуры внутри помещения. 1-я ступень термостата управляет режимом работы вентилятора при закрытых дверях, а 2-я ступень мощностью, то есть работой клапана подачи горячей воды.

Когда дверь открыта, вентилятор вращается с полной скоростью. После её закрытия он продолжает работать на этой скорости в течение интервала времени (1-10 мин.), установленного на MDC. По истечении этого времени завеса переводится в режим низких оборотов, если температура в помещении ниже выставленной на термостате. Если выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23 °С и интервал срабатывания 4 °С. При закрытых дверях и температуре ниже 19 °С 1-я ступень термостата включает режим низких оборотов. При достижении температуры 23 °С 2-я ступень термостата отключит питание клапана, перекрывая подачу горячей воды.

Комплект управления CK02W:

  • CB30N, 3-х позиционный пульт скорости
  • MDC, концевой выключатель с реле задержки.
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800).

Внимание! Для полного комплекта управления необходим набор вентилей VR20/VR25 или двухходовой вентиль TVV20/TVV25 c электроприводом SD20.

Вариант 3

Уровни расхода и мощности устанавливаются автоматически в зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения.

Данная система управления осуществляется микрокомпьютером с удобным цифровым дисплеем.

Все необходимые параметры вводятся в него при настройке оборудования.

Комплект управления CK03:

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры).
  • ADEAIS, внешний комнатный сенсор
  • ADEAEB, внешний коммутационный блок

Внимание! Для полного комплекта управления необходим набор вентилей VR20/VR25 или двухходовой вентиль TVV20/TVV25 c электроприводом SD20.

Комплект управления Вариант 3 (или):

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры).
  • ADEAIS, внешний комнатный сенсор
  • ADEAIB , встраиваемая в завесу плата

Внимание! Для полного комплекта управления необходим набор вентилей VR20/VR25 или двухходовой вентиль TVV20/TVV25 c электроприводом SD20.
