Воздушные тепловые завесы Frico AG 4000 A/E/W


Дизайн приборов этой группы универсален, что дает возможность их широкого применения от входных групп больших административных и торговых зданий до небольших промышленных ворот.

Завесы создают надежную преграду на пути проникновения холодного воздуха, подавляя сквозняки и обеспечивая тепловой комфорт в зоне входа. Однако, главный эффект их работы - это сокращение тепловых потерь и, как следствие, существенное энергосбережение. Помимо эффекта защиты от холода, поток воздуха от завесы становится непреодолимым препятствием для запахов, выхлопных газов и насекомых.

Завесы с нагревом, как правило, позволяют обходиться без дополнительных обогревательных устройств в зоне входа. Даже в самое холодное время пространство входа гарантировано от снега и влаги. Завесы без нагрева могут использоваться для изоляции кондиционируемых или охлаждаемых помещений.

В проемах большой ширины приборы следует располагать друг за другом с тем, чтобы поток воздуха был непрерывен. Имеются 4 типоразмера завес по длине, что позволяет перекрывать проемы любой ширины.

  • Стильный и современный дизайн со скрытыми элементами крепления
  • Коррозионно-стойкий корпус из гальванизированной листовой стали, окрашенной методом порошкового напыления. Цветовой код: RAL9016.
  • Шумопоглощающая конструкция

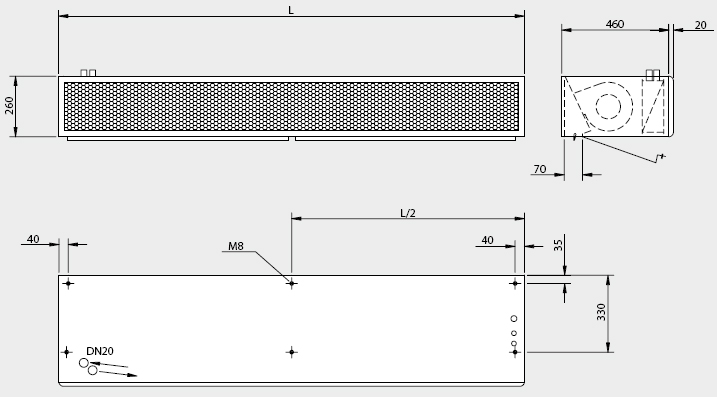

  • Удобство и простота монтажа с использованием резьбовых втулок, расположенных в верхней части завесы.
  • Решетка забора воздуха съемная, что облегчает доступ к блоку нагрева для осмотра и инспекции.
  • Отсутствует необходимость установки фильтров, так как решетка забора воздуха имеет мелкоячеистую структуру и работает как фильтр.
  • Направляющие выходной решетки позволяют направлять поток воздуха под нужным углом.







Варианты комплектов управления

Завесы без обогрева

Вариант 1

Расход воздуха регулируется вручную.

Комплект управления:

  • СВ30N, 3-х позиционный пульт скорости.

Вариант 2

Требуемый расход воздуха задается вручную и при открытии двери завеса включается автоматически. После её закрытия она продолжает работать на этой скорости в течение интервала времени (2s-10 мин.), установленного на MDC, а потом отключается.

Комплект управления:

  • СВ30N, 3-х позиционный пульт скорости.
  • MDC, магнитный контакт с реле задержки.

Завесы с электрообогревом

Вариант 1

Расход воздуха задается вручную. Заданный уровень температуры (мощности) поддерживается с помощью 2-х ступенчатого термостата.

Комплект управления:

  • CB32N, пульт управления, 3 позиции по расходу и 2 - по мощности
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800)

Вариант 2

Уровни расхода воздуха и мощности устанавливаются автоматически в зависимости от открытия/закрытия двери и температуры внутри помещения. 1-я ступень термостата управляет режимом работы вентилятора при закрытых дверях, а 2-я ступень мощностью.

На пульте СB32N расход воздуха и мощность выставлены на максимальное положение. Когда дверь открыта, вентилятор вращается с полной скоростью. После её закрытия он продолжает работать на этой скорости в течение интервала времени (2s-10 мин.), установленного на MDC. По истечении этого времени завеса переводится в режим низких оборотов, если температура в помещении ниже выставленной на термостате. Если выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и интервал срабатывания 4°С. При закрытых дверях и температуре выше 19°С 1-я ступень термостата будет выключать обогрев и вентилятор. Когда температура превысит 23°С, 2-я ступень термостата отключит обогрев, независимо от того открыта или закрыта дверь.

Комплект управления:

  • CB32N, пульт управления, 3 поз. по расходу и 2- по мощности.
  • MDC, магнитный контакт с реле задержки.
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800).

Вариант 3

Уровни расхода и мощности устанавливаются автоматически в зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения.

Данная система управления осуществляется микрокомпьютером с удобным цифровым дисплеем Все необходимые параметры вводятся в него при настройке оборудования.

Комплект управления:

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры).
  • ADEAEB, внешний коммутационный блок

Завесы подводом горячей воды

Вариант 1

Расход воздуха регулируется вручную. Заданный уровень температуры регулируется термостатом и комплектом вентилей с электроприводом.

Комплект управления:

  • CB30N, 3-х позиционный пульт скорости
  • T10, электронный термостат (или KRT1900, IP55).
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25).

Вариант 2

Уровни расхода воздуха и вкл/выключение электропривода вентиля устанавливаются автоматически в зависимости от открытия/закрытия двери и температуры внутри помещения. 1-я ступень термостата управляет режимом работы вентилятора при закрытых дверях, а 2-я ступень мощностью, то есть работой клапана подачи горячей воды.

Когда дверь открыта, вентилятор вращается с полной скоростью. После её закрытия он продолжает работать на этой скорости в течение интервала времени (2s-10 мин.), установленного на MDC. По истечении этого времени завеса переводится в режим низких оборотов, если температура в помещении ниже выставленной на термостате. Если выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и интервал срабатывания 4°С. При закрытых дверях и температуре ниже 19°С 1-я ступень термостата включает режим низких оборотов. При достижении температуры 23°С 2-я ступень термостата отключит питание клапана, перекрывая подачу горячей воды.

Комплект управления:

  • CB30N, 3-х позиционный пульт скорости
  • MDC, магнитный контакт с реле задержки.
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800).
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25).

Вариант 3

Уровни расхода и мощности устанавливаются автоматически в зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения.

Данная система управления осуществляется микрокомпьютером с удобным цифровым дисплеем. Все необходимые параметры вводятся в него при настройке оборудования.

Комплект управления:

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры)
  • ADEAEB, внешний коммутационный блок
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25)
