Воздушные тепловые завесы Frico AG 4500/5000 A/W


Воздушные завесы серии AG4500/5000 предназначены для защиты входных групп больших административных и торговых зданий и въездных ворот. Дизайн приборов этой группы универсален, что дает возможность их широкого применения.

Завесы создают надежный воздушный барьер на пути проникновения холодного воздуха, подавляя сквозняки и обеспечивая тепловой комфорт в зоне входа. Однако, главный эффект их работы это сокращение тепловых потерь, и, как следствие, существенное энергосбережение. Помимо эффекта защиты от холода, поток воздуха от завесы становится непреодолимым препятствием для запахов, выхлопных газов и насекомых.Завесы с теплообменником на горячей воде, как правило, позволяют обходиться без дополнительных обогревательных устройств в зоне входа. Даже в самое холодное время пространство входа гарантировано от снега и влаги. Завесы без нагрева могут использоваться для изоляции кондиционируемых или охлаждаемых помещений.

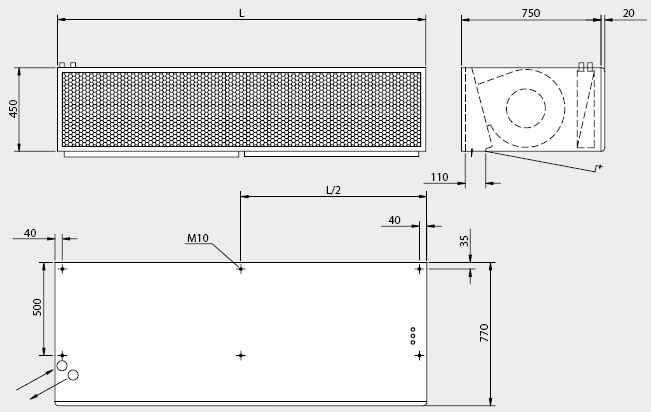

Завесы серии AG4500/5000 устанавливаются горизонтально над проемом. Во входных группах большой протяженности завесы следует устанавливать по всей ширине проема вплотную друг к другу так, чтобы поток воздуха был непрерывен.

  • Стильный и современный дизайн со скрытыми элементами крепления
  • Коррозионно-стойкий корпус из гальванизированной листовой стали, окрашенной двухкомпонентной эмалью методом порошкового напыления. Цветовой код: RAL9016.
  • Шумопоглощающая конструкция
  • Простота установки благодаря резьбовым втулкам, расположенным в верхней части завесы.
  • Решетка забора воздуха съемная, что облегчает доступ к блоку нагрева для осмотра и инспекции
  • Решетка забора воздуха имеет мелкоячеистую структуру и работает как фильтр.
  • Направляющие выходной решетки позволяют направлять поток воздуха под нужным углом.







Варианты комплектов управления

Завесы без обогрева 1

Вариант 1

Требуемый расход воздуха задается вручную и при открытии/закрытии ворот завеса включается/выключается автоматически.

Комплект управления:

  • СВ30N, 3-х позиционный пульт скорости.
  • AGB304, концевой выключатель для воротных проемов. Включает и выключает завесу. Не применяется для стандартных входных дверей.

Вариант 2

Требуемый расход воздуха задается вручную и при открытии двери завеса включается автоматически. После её закрытия она продолжает работать на этой скорости в течение интервала времени (2s-10 мин.), установленного на MDC, а потом отключается.

Комплект управления:

  • СВ30N, 3-х позиционный пульт скорости.
  • MDC, магнитный контакт с реле задержки.

Завесы подводом горячей воды 2

Вариант 1

Расход воздуха регулируется вручную. Заданный уровень температуры регулируется термостатом и комплектом вентилей с электроприводом.

Комплект управления:

  • CB30N, 3-х позиционный пульт скорости
  • T10, электронный термостат (или KRT1900, IP55).
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25).

Вариант 2

Уровни расхода воздуха и вкл/выключение электропривода вентиля устанавливаются автоматически в зависимости от открытия/закрытия двери и температуры внутри помещения. 1-я ступень термостата управляет режимом работы вентилятора при закрытых дверях, а 2-я ступень мощностью, то есть работой клапана подачи горячей воды.

Когда дверь открыта, вентилятор вращается с полной скоростью. После её закрытия он продолжает работать на этой скорости в течение интервала времени (2s-10 мин.), установленного на MDC. По истечении этого времени завеса переводится в режим низких оборотов, если температура в помещении ниже выставленной на термостате. Если выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и интервал срабатывания 4°С. При закрытых дверях и температуре ниже 19°С 1-я ступень термостата включает режим низких оборотов. При достижении температуры 23°С 2-я ступень термостата отключит питание клапана, перекрывая подачу горячей воды.

Комплект управления:

  • CB30N, 3-х позиционный пульт скорости
  • MDC, магнитный контакт с реле задержки.
  • RTI2, электронный 2-х ступенчатый термостат (или KRT2800).
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25).

Вариант 3

Уровни расхода и мощности устанавливаются автоматически в зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения.

Данная система управления осуществляется микрокомпьютером с удобным цифровым дисплеем. Все необходимые параметры вводятся в него при настройке оборудования.

Комплект управления:

  • ADEA, регулятор (в комплекте с встроенным сенсором, магнитным контактом и сенсором наружной температуры)
  • ADEAEB, внешний коммутационный блок
  • VR20/25, комплект вентилей (или только электропривод/вентиль SD20/TVV20 или TVV25)
