- Монтажная высота навесной завесы 4 м
- Монтажная высота встраиваемой завесы 3.75 м
- Встроенный дистанционный термостат
- Трехходовой клапан (для водяных завес)
- Существует исполнение без подогрева, с электроподогревом и водяным подогревом
- Тангенциальные вентиляторы
- Возможно вертикальное исполнение
Применение
Серия завес PHV устанавливается в местах, где необходим плотный барьер воздуха из-за постоянного потока посетителей (в банках, кинотеатрах, магазинах в центре города, театрах). Серия завес PHV обладает высокой скоростью воздушного потока и высокой производительностью, что позволяет использовать их на промышленных объектах (на заводах по производству продуктов питания, фабриках и складах).
Характеристики

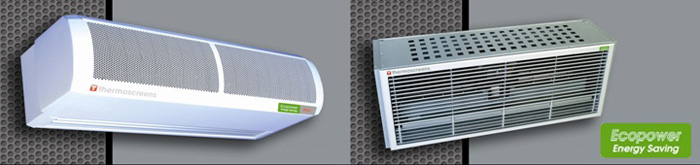

У модели серии PHV для настенного монтажа обтекаемый стальной корпус, окрашенный согласно RAL 9010, с пластиковыми наконечниками. Модели встроенного типа оснащены белой решеткой (RAL 9010). Аэродинамический дизайн создает оптимальный поток воздуха, а тангенциальные вентиляторы создают постоянную завесу для воздуха.
Датчики управления
Электрические и водяные завесы идут в комплекте с экономичным контроллером Ecopower, электронным трехходовым клапаном, встроенным дистанционным термостатом и экраном, с помощью которого осуществляются другие функции управления (такие, как BMS).
Cерия PHV NT монтажная высота максимум 4.0 м
| Модели | Габаритные
размеры
модели
(мм) | Частота
источника
питания
(50 Гц) | Выходное
сопротивление
(кВт) | Сила
тока
(A)* на
фазу | Макс.
скорость
(м/с) | Макс.
объем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3
м |
| Без подогрева |
| PHV1000A NT | 1196(l) х 377(d) х 255(h) | 230V~1P&N | - | 1.3 | 12.0 | 2880 | 29 | 59 |
| PHV1500A NT | 1746(l) х 377(d) х 255(h) | 230V~1P&N | - | 1.8 | 12.0 | 4020 | 43 | 60 |
| PHV2000A NT | 2296(l) х 377(d) х 255(h) | 230V~1P&N | - | 2.7 | 12.0 | 5760 | 58 | 61 |
| С электроподогревом |
| PHV1000E NT | 1196(l) х 377(d) х 255(h) | 400V~3P&N | 6/12 | *18.7 | 12.0 | 2880 | 32 | 59 |
| PHV1500E NT | 1746(l) х 377(d) х 255(h) | 400V~3P&N | 9/18 | *27.9 | 12.0 | 4020 | 45 | 60 |
| PHV2000E NT | 2296(l) х 377(d) х 255(h) | 400V~3P&N | 12/24 | *37.5 | 12.0 | 5760 | 62 | 61 |
| С водяным подогревом |
| PHV1000W NT | 1196(l) х 377(d) х 255(h) | 230V~1P&N | 12 | 1.3 | 11.0 | 2630 | 35 | 59 |
| PHV1500W NT | 1746(l) х 377(d) х 255(h) | 230V~1P&N | 18 | 1.8 | 11.0 | 3670 | 47 | 60 |
| PHV2000W NT | 2296(l) х 377(d) х 255(h) | 230V~1P&N | 24 | 2.7 | 11.0 | 5260 | 64 | 61 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
Встраиваемая Cерия PHV монтажная высота максимум 3.75m
| Модели | Габаритные
размеры
модели
(мм) | Размеры
решетки
(мм) | Частота
источника
питания
(50 Гц) | Выход-
ное
сопроти-
вление
(кВт) | Сила
тока
(A)* на
фазу | Макс.
скорость
(м/с) | Макс.
объем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3 м |
| Без подогрева |
| PHV1000AR P2 | 1150(l)
х 436(d)
х 296(h) | 1104 х 436 | 230V~1P&N | - | 1.3 | 11.5 | 2750 | 33 | 59 |
| PHV1500AR P2 | 1650(l)
х 436(d)
х 296(h) | 1604 х 436 | 230V~1P&N | - | 1.8 | 11.5 | 3840 | 47 | 60 |
| PHV2000AR P2 | 2240(l)
х 436(d)
х 296(h) | 2190 х 436 | 230V~1P&N | - | 2.7 | 11.5 | 5500 | 63 | 61 |
| С электроподогревом |
| PHV1000ER P2 | 1150(l)
х 436(d)
х 296(h) | 1104 х 436 | 400V~3P&N | 6/12 | *18.7 | 11.5 | 2750 | 37 | 59 |
| PHV1500ER P2 | 1650(l)
х 436(d)
х 296(h) | 1604 х 436 | 400V~3P&N | 9/18 | *27.9 | 11.5 | 3840 | 53 | 60 |
| PHV2000ER P2 | 2240(l)
х 436(d)
х 296(h) | 2109 х 436 | 400V~3P&N | 12/24 | *37.5 | 11.5 | 5500 | 71 | 61 |
| С водяным подогревом |
| PHV1000WR P2 | 1150(l)
х 436(d)
х 296(h) | 1104 х 436 | 230V~1P&N | 12 | 1.3 | 10.5 | 2500 | 40 | 59 |
| PHV1500WR P2 | 1650(l)
х 436(d)
х 296(h) | 1604 х 436 | 230V~1P&N | 18 | 1.8 | 10.5 | 3500 | 55 | 60 |
| PHV2000WR P2 | 2240(l)
х 436(d)
х 296(h) | 2190 х 436 | 230V~1P&N | 24 | 2.7 | 10.5 | 5010 | 73 | 61 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
