VRF-системы City Multi G4: бустерный и теплообменный блоки


Бустерный блок PWFY-P VM-E-BU

Нагрев воды: 12,5 кВт

Бустерный блок использует уникальное свойство VRF - систем City Multi G4 серии R2 утилизировать тепло. Он в буквальном смысле производит тепло для нагрева воды из воздуха, являясь одной из самых эффективных систем нагрева на сегодняшний день.

Технология

Бустерный блок предназначен для работы в составе VRF-систем с утилизацией тепла City Multi G4 серии R2. Избыточное тепло, которое содержится в воздухе, не рассеивается в окружающую среду, а практически без потерь используется для нагрева воды для хозяйственных нужд.

Высокая эффективность

В рамках единого контура системы с утилизацией тепла организованы охлаждение воздуха и нагрев воды бустерным блоком. Такие системы востребованы на многих объектах — таких, как гостиницы, рестораны и фитнес-центры. Система обеспечивает оптимальные параметры воздуха и горячую воду с температурой до 70°С.







Наименование модели PWFY-P100VM-E-BU
Электропитание 1 фаза, 220 В, 50 Гц
Теплопроизводительность (номинальная) кВт 12,5
Потребляемая мощность кВт 2,48
Рабочий ток А 11,63
Температурный диапазон наружная температура WB -20~32°C
температура воды на входе - 10~70°C
Суммарная мощность внутренних приборов 50~100% от производительности наружного блока
Модели наружных блоков PURY-P200~400YHM-A
PURY-P450~800YSHM-A
PURY-EP200~300YHM-A
PURY-EP400~600YSHM-A
Уровень звукового давления (измерен в безэховой комнате) дБ(A) 44
Диаметр трубопроводов
хладагента
жидкость мм Ø9,52 (Ø3/8") пайка
газ мм Ø15,88 (Ø5/8") пайка
Диаметр трубопроводов воды вход мм PT3/4 резьба
выход мм PT3/4 резьба
Дренажная труба мм Ø32(1-1/4")
Внешнее покрытие нет
Габаритные размеры (В х Ш х Д) мм 800 (785 без опор) х 450 х 300
Вес кг 60
Компрессор тип Герметичный компрессор ротационного типа с инверторным приводом
производитель MITSUBISHI ELECTRIC CORPORATION
метод пуска инвертор (преобразователь частоты)
мощность электродвигателя кВт 1,0
холодильное масло NEO22
Расход воды м3/ч 0,6~2,15
Защитные устройства
холодильного контура (фреон
R134a)
защита от высокого давления Аналоговый датчик давления, выключатель по высокому давлению 3,60 МПа
силовые цепи инвертора Тепловая и токовая защиты
компрессор Контроль температуры нагнетания, токовая защита
Хладагент марка, заводская заправка R134a, 1,1 кг
регулирование потока LEV (электронный расширительный вентиль)
Максимальное давление R410a МПа 4,15
R134a МПа 3,60
вода МПа 1,00
Поставляется в комплекте документация Руководство по установке, инструкция пользователя
принадлежности Фильтр, теплоизоляционный материал, 2 набора штуцеров



Теплообменный блок PWFY-P VM-E-AU

Нагрев (охлаждение) воды: 12,5-25,0 кВт

За счет высокого коэффициента производительности (COP) систем City Multi G4 теплообменный блок нагревает или охлаждает воду, повышая уровень комфорта и снижая эксплуатационные расходы.

Технология

Теплообменные блоки предназначены для нагрева или охлаждения воды и способны работать в контуре мультизональных систем City Multi G4 серии Y или R2. В случае системы R2 в рамках контура хладагента будет организована утилизация теплоты.

Высокая эффективность

Теплообменный блок может нагревать воду до 45°С и охлаждать до 8°С. Эта вода может подаваться на вентиляторные доводчики — фэнкойлы, радиаторы и системы «теплых полов», создавая комфортные условия в помещении и снижая воздействие на окружающую среду за счет высокой эффективности системы.









Наименование модели PWFY-P100VM-E-AU PWFY-P200VM-E-AU
Электропитание 1 фаза, 220 В, 50 Гц
Теплопроизводительность (номинальная) кВт 12,5 25,0
  Потребляемая мощность кВт 0,015
Рабочий ток А 0,068
Температурный диапазон наружная температура WB -20~32°C (PURY)
-20~15,5°C (PUHY)
температура воды на входе - 10~40°C
Холодопроизводительность (номинальная) 11,2 22,4
  Потребляемая мощность кВт 0,015 0,015
Рабочий ток А 0,068 0,068
Температурный диапазон
режима «охлаждение»
наружная температура WB -5~43°C (PURY)
-5~43°C (PUHY)
температура воды на входе - 10~35°C
Суммарная мощность внутренних приборов 50~100% от производительности наружного блока
Модели наружных блоков PURY-P200~400YHM-A, PURY-P450~800YSHM-A
PURY-EP200~300YHM-A, PURY-EP400~600YSHM-A
PUHY-P200~450YHM-A, PUHY-P500~1250YSHM-A
PUHY-EP200~300YHM-A, PUHY-EP400~900YSHM-A
PUHY-HP200, 250YHM-A, PUHY-HP400~500YSHM-A
Уровень звукового давления (измерен в безэховой комнате) дБ(A) 29
Диаметр трубопроводов
хладагента
жидкость мм Ø9,52 (Ø3/8") пайка
газ мм Ø15,88 (Ø5/8") пайка
Диаметр трубопроводов воды вход мм PT3/4 резьба PT 1 резьба
выход мм PT3/4 резьба PT 1 резьба
Дренажная труба мм Ø32(1-1/4")
Внешнее покрытие нет
Габаритные размеры (В х Ш х Д) мм 800 (785 без опор) х 450 х 300
Вес кг 35 38
Расход воды м3/ч 0,6~2,15 1,2~4,30
Максимальное давление R410a МПа 4,15
вода МПа 1,00
Поставляется в комплекте документация Руководство по установке, инструкция пользователя
принадлежности Фильтр, теплоизоляционный материал,
2 набора штуцеров
Фильтр, теплоизоляционный материал,
2 набора штуцеров, переходник



Режимы работы приборов



Режим работы Описание Целевая температура воды Бустерный блок
PWFY-P100VM-E-BU
Теплообменные блоки
PWFY-P100/200VM-E-AU
Горячая вода Нагрев воды для санитарного использования. 30 ~ 70°C да нет
Нагрев Нагрев воды для отопительных приборов — например, для систем «теплый пол». 30 ~ 50°C да да
Экономичный нагрев Температура горячей воды зависит от температуры наружного
воздуха. Зависимость программируется пользователем.
30 ~ 45°C да да
Охлаждение Холодная вода может быть использована для охлаждения воздуха — например, с помощью вентиляторных доводчиков (фэнкойлов) или секций охлаждения приточных установок. 10 ~ 30°C нет да

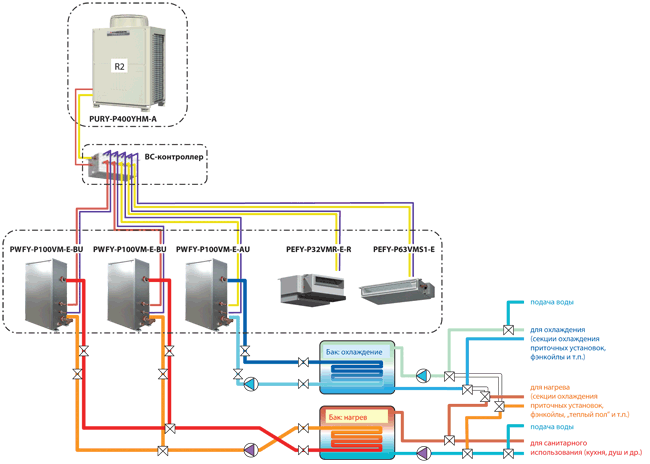

Пример применения
