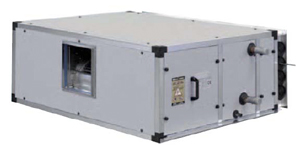

Высоконапорный канальный фанкойл Ferroli TCD


Описание и технические характеристики

Доступные комплектации

Тип установки

  • TCD-H Горизонтальная установка
  • TCD-V Вертикальная установка

Конфигурация

  • 2R Змеевик с 2 рядами
  • 4R Змеевик с 4 рядами
  • 6R Змеевик с 6 рядами
  • 4-2R Для системы с 4 трубами и змеевиком с 4+2 рядами
  • 6-2R Для системы с 4 трубами и змеевиком с 6+2 рядами

Технические характеристики установки

Высоконапорный двухпанельный канальный фанкойл соответствует директиве по машинному оборудованию 89/392 ЕЭС и приложениям 91/368 ЕЭС, 93/44 ЕЭС, 93/68 ЕЭС, директивам по низковольтному оборудованию 72/23 ЕЭС и директивам по электромагнитной совместимости 89/36 ЕЭС.

Установка является неавтономной локальной установкой для обработки воздуха в помещении во время летнего сезона (змеевик снабжается холодной водой) и во время зимнего сезона (змеевик снабжается горячей водой). Данные установки пригодны для монтажа внутри помещения, являются очень компактными и их конфигурация достаточно гибкая для удовлетворения требований самых высококвалифицированных разработчиков.

Тщательная разработка основных компонентов, утонченный дизайн и универсальность установки делает ее пригодной для любого типа монтажа в жилом, коммерческом или промышленном помещении. Для монтажа необходимо установить только электрические и гидравлические соединения.

Характеристики конструкции

НЕСУЩАЯ КОНСТРУКЦИЯ: каркас установок изготовлен из экструдированных профилей из анодированного алюминиевого сплава марки Anticorodal 63 по стандарту UNI9006/1. Профили соединеняются тройными стыками с напрессованными нейлоновыми вставками и с двуслойными герметизирующими панелями, причем, наружная сторона выполнена из листовой стали, окрашенной молотковой эмалью, а внутренняя – из оцинкованной стали. Тепло- и звукоизоляция достигается путем инжекции полиуретана с плотностью не менее 45 кг/м3.

ВОЗДУШНЫЙ ФИЛЬТР: легко извлекается с нижней или боковой стороны, очистка производится простой промывкой водой, а его эффективность находится на уровне G3.

ТЕПЛООБМЕННИК: ступенчато расположенные ряды медных трубок для повышения эффективности теплообмена и алюминиевые ребра, которые закреплены посредством механического расширения труб. Оборудован впускными/выпускными коллекторами.

ПОДДОН ДЛЯ СБОРА КОНДЕНСАТА: изготовлен из гальванизированной листовой стали и оборудован секцией для соединения с линией отвода.

МОТОР ВЕНТИЛЯТОРА: непосредственной передачи, установка оборудована моторов вентилятора с тремя сокростями с внутренней теплоизоляцией и всегда включенным пусковым конденсатором, вентиляторы также оборудованы крыльчатками, которые статически и динамически сбалансированы для минимизации шума и вибрации. Все электрические вентиляторы можно извлечь после снятия боковой панели.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ: установка поставляется в комплектации с защищенной электрической клеммной колодкой для установления соединений с различными доступными элементами регулировки.

Основные принадлежности/опции

  • Дистанционный переключатель
  • Дистанционный стандартный термостат
  • Дистанционный усовершенствованный термостат
  • Термостат для управления горячим пуском
  • Система 4XUT
  • Блок реле
  • Впускная заслонка
  • Напорная камера с 1 заслонкой
  • Напорная камера с 2 заслонками
  • Выпускная напорная камера
  • Дистанционный переключатель СОМ3
  • Дистанционный термостат РСО

ПРИМЕЧАНИЕ: в случае установления электрического соединения установки с термостатами компании «Ferroli» установка должна оборудоваться набором реле (KR).
