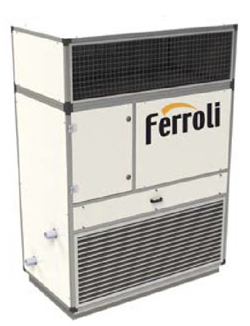

Высокопроизводительный фанкойл Ferroli TCT


Описание и технические характеристики

Доступные комплектации

Тип установки

  • TCT-H Горизонтальная установка
  • TCT-V Вертикальная установка

Конфигурация

  • 2R Змеевик с 2 рядами
  • 4R Змеевик с 4 рядами
  • 6R Змеевик с 6 рядами
  • 4-2R Для системы с 4 трубами и змеевиком с 4+2 рядами
  • 6-2R Для системы с 4 трубами и змеевиком с 6+2 рядами

Технические характеристики установки

Высокопроизводительный фанкойл соответствует директиве по машинному оборудованию 89/392 ЕЭС и приложениям 91/368 ЕЭС, 93/44 ЕЭС, 93/68 ЕЭС, директивам по низковольтному оборудованию 72/23 ЕЭС и директивам по электромагнитной совместимости 89/36 ЕЭС.

Фанкойловая установка является неавтономной локальной установкой для обработки воздуха в помещении во время летнего сезона (змеевик снабжается холодной водой) и во время зимнего сезона (змеевик снабжается горячей водой). Данные установки пригодны для монтажа внутри помещения, являются очень компактными и их конфигурация достаточно гибкая для удовлетворения требований самых высококвалифицированных разработчиков.

Тщательная разработка основных компонентов, утонченный дизайн и универсальность установки делает ее пригодной для любого типа монтажа в жилом, коммерческом или промышленном помещении. Для монтажа необходимо установить только электрические и гидравлические соединения.

Характеристики конструкции

НЕСУЩАЯ КОНСТРУКЦИЯ: каркас установок изготовлен из экструдированных профилей из анодированного алюминиевого сплава марки Anticorodal 63 по стандарту UNI9006/1. Профили соединеняются тройными стыками с напрессованными нейлоновыми вставками и с двуслойными герметизирующими панелями, причем, наружная сторона выполнена из листовой стали, окрашенной молотковой эмалью, а внутренняя – из оцинкованной стали. Тепло- и звукоизоляция достигается путем инжекции полиуретана с плотностью не менее 45 кг/м3.

ВОЗДУШНЫЙ ФИЛЬТР: извлкается с боковой стороны, очистка производится простой промывкой водой, а его эффективность находится на уровне G3.

ТЕПЛООБМЕННИК: ступенчато расположенные ряды медных трубок для повышения эффективности теплообмена и алюминиевые ребра, которые закреплены посредством механического расширения труб. Оборудован впускными/выпускными коллекторами. Имеющаяся в установках ТСТ секция змеевиков подготовлена для монтажа нагревающих и/или охлаждающих змеевиков: секция разработана для двух змеевиков в горизонтальных и вертикальных моделях.

Змеевики горячей воды имеют 2 или 4 ряда, а для охлаждения они могут иметь 4 или 6 рядов с охлажденной водой. В стандартном исполнении предусмотрено наклонное крепление охлаждающего змеевика и горизонтальное крепление нагревающего змеевика в вертикальных моделях, а в горизонтальных моделях оба змеевика крепятся вертикально.

ПОДДОН ДЛЯ СБОРА КОНДЕНСАТА: изготовлен из гальванизированной листовой стали и оборудован секцией для соединения с линией отвода.

МОТОР ВЕНТИЛЯТОРА: секция вентиляции разработана для максимального ограничения шума вентилятора. Узел из мотора и вентилятора изолирован от конструкции при помощи соответствующих демпферов в основании и оборудован монтажным креплением из поглощающего вибрации неопрена. Смонтированные центробежные вентиляторы являются двухходовыми со скошенными вперед лопастями, которы статически и динамически сбалансированы. В установках модели 100, 130 и 175 монтируются вентиляторы с прямым соединением с мотором. Соединение между мотором и вентилятором для всех моделей исполнено при помощи шкивов переменного хода и V-образных ремней.

Тщательный подбор позволил обеспечить высокую эффективность. Электромоторы являются четырехполюсными, с внутренней вентиляцией, изоляцией класса F и классом защиты IP55. Монтируется на специальных направляющих, которые обеспечивают регулировку натяжения ремня. Применение шкивов с переменным ходом позволяет регулировать количество оборотов, и тем самым давление в соответствии с требованиями системы.

Основные принадлежности/опции

  • Впускная заслонка
  • Заслонка воздухозаборника
  • Впускная напорная камера для вертикального исполнения
  • Напорная камера с 1 заслонкой
  • Напорная камера с 2 заслонками
  • Выпускная напорная камера
